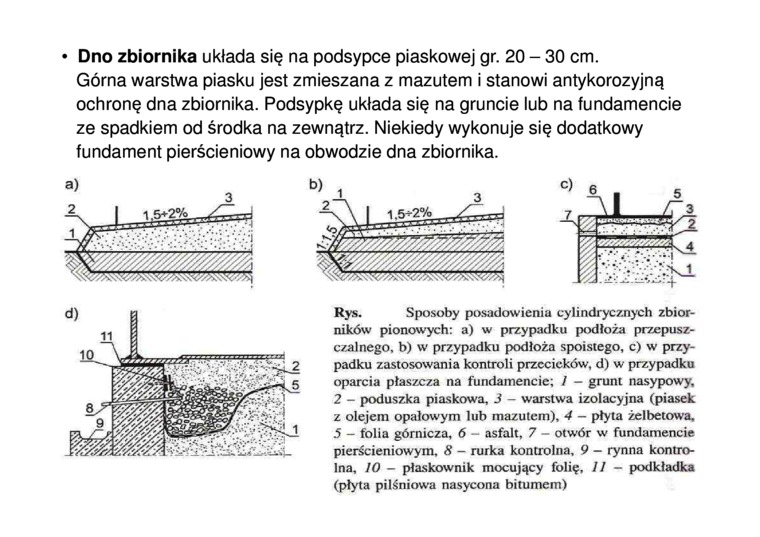

• Dno zbiornika układa się na podsypce piaskowej gr. 20 - 30 cm.

Górna warstwa piasku jest zmieszana z mazutem i stanowi antykorozyjną ochronę dna zbiornika. Podsypkę układa się na gruncie lub na fundamencie ze spadkiem od środka na zewnątrz. Niekiedy wykonuje się dodatkowy fundament pierścieniowy na obwodzie dna zbiornika.




Rys. Sposoby posadowienia cylindrycznych zbiorników pionowych: a) w przypadku podłoża przepuszcza! nego, b) w przypadku podłoża spoistego, c) w przypadku zastosowania kontroli przecieków, d) w przypadku oparcia płaszcza na fundamencie; I — grunt nasypowy, 2 - poduszka piaskowa, J - warstwa izolacyjna (piasek z olejem opalowym lub mazutem), 4 - płyta żelbetowa, 5 - folia górnicza, 6 - asfalt, 7 - otwór w fundamencie pierścieniowym. 8 - rurka kontrolna, 9 - rynna kontrolna, 10 - płaskownik mocujący folię, II - podkładka (płyta pilśniowa nasycona bitumem)
