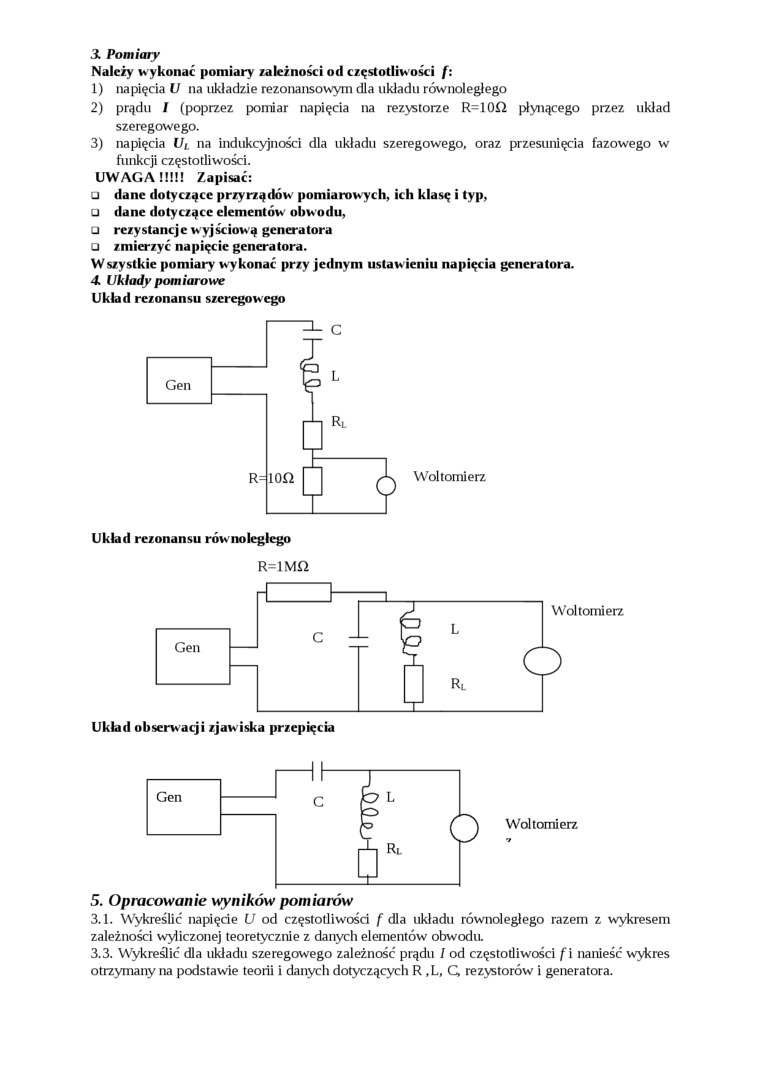

3.    Pomiary

Należy wykonać pomiary zależności od częstotliwości f:

1)    napięcia U na układzie rezonansowym dla układu równoległego

2)    prądu / (poprzez pomiar napięcia na rezystorze R=10n płynącego przez układ szeregowego.

3)    napięcia UL na indukcyjności dla układu szeregowego, oraz przesunięcia fazowego w funkcji częstotliwości.

UWAGA!!!!! Zapisać:

u dane dotyczące przyrządów pomiarowych, ich klasę i typ,

□    dane dotyczące elementów obwodu, u rezystancje w yjściową generatora

□    zmierzyć napięcie generatora.

Wszystkie pomiary wykonać przy jednym ustawieniu napięcia generatora.

4.    Układy pomiarowe

Układ rezonansu szeregowego

Woltomierz


Układ rezonansu równo ległego

R=iMn


Układ obserwacji zjaw iska przepięcia

Woltomierz

5. Opracowanie wyników pomiarów

3.1. Wykreślić napięcie U od częstotliwości f dla układu równoległego razem z wykresem zależności wyliczonej teoretycznie z danych elementów obwodu.

3.3. Wykreślić dla układu szeregowego zależność prądu I od częstotliwości f i nanieść wykres otrzymany na podstawie teorii i danych dotyczących R ,L, C, rezystorów i generatora.
