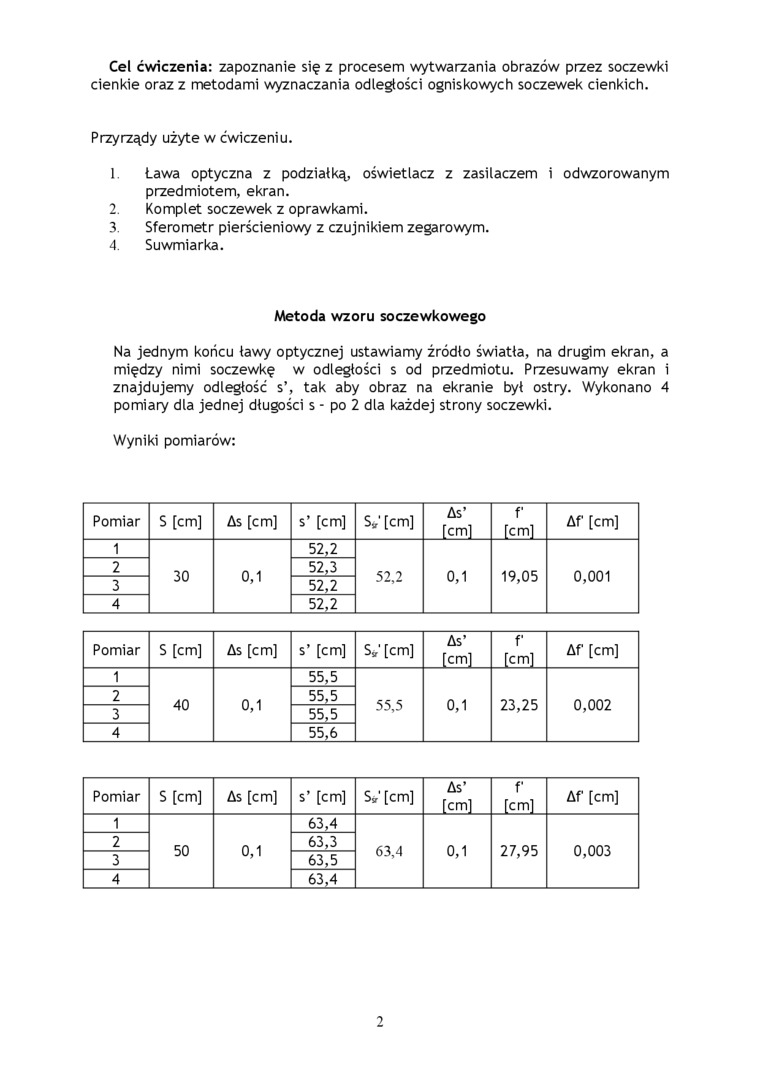

Cel ćwiczenia: zapoznanie się z procesem wytwarzania obrazów przez soczewki cienkie oraz z metodami wyznaczania odległości ogniskowych soczewek cienkich.

Przyrządy użyte w ćwiczeniu.

1.    Ława optyczna z podziałką, oświetlacz z zasilaczem i odwzorowanym przedmiotem, ekran.

2.    Komplet soczewek z oprawkami.

3.    Sferometr pierścieniowy z czujnikiem zegarowym.

4.    Suwmiarka.

Metoda wzoru soczewkowego

Na jednym końcu lawy optycznej ustawiamy źródło światła, na drugim ekran, a między nimi soczewkę w odległości s od przedmiotu. Przesuwamy ekran i znajdujemy odległość s\ tak aby obraz na ekranie był ostry. Wykonano 4 pomiary dla jednej długości s - po 2 dla każdej strony soczewki.

Wyniki pomiarów:
