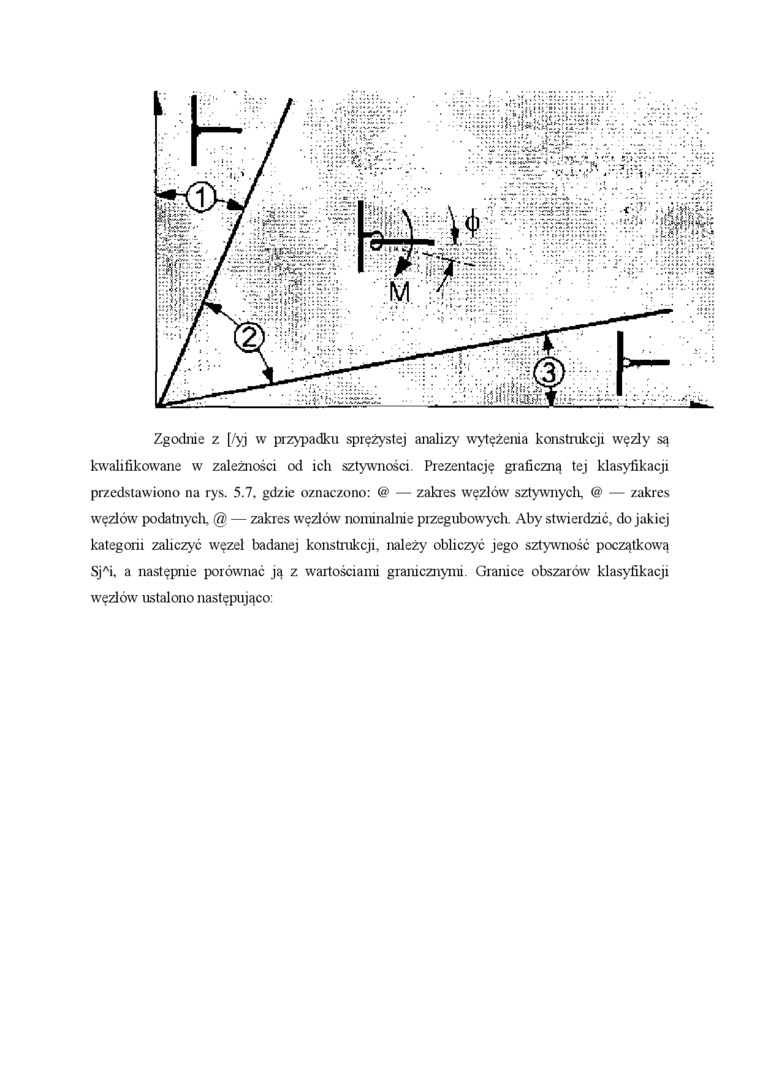

Zgodnie z [/yj w przypadku sprężystej analizy wytężenia konstrukcji węzły są kwalifikowane w zależności od ich sztywności. Prezentację graficzną tej klasyfikacji przedstawiono na rys. 5.7, gdzie oznaczono: @ — zakres węzłów sztywnych, @ — zakres węzłów podatnych, @ — zakres węzłów nominalnie przegubowych. Aby stwierdzić, do jakiej kategorii zaliczyć węzeł badanej konstrukcji, należy obliczyć jego sztywność początkową Sj^Ai, a następnie porównać ją z wartościami granicznymi. Granice obszarów klasyfikacji węzłów ustalono następująco:
