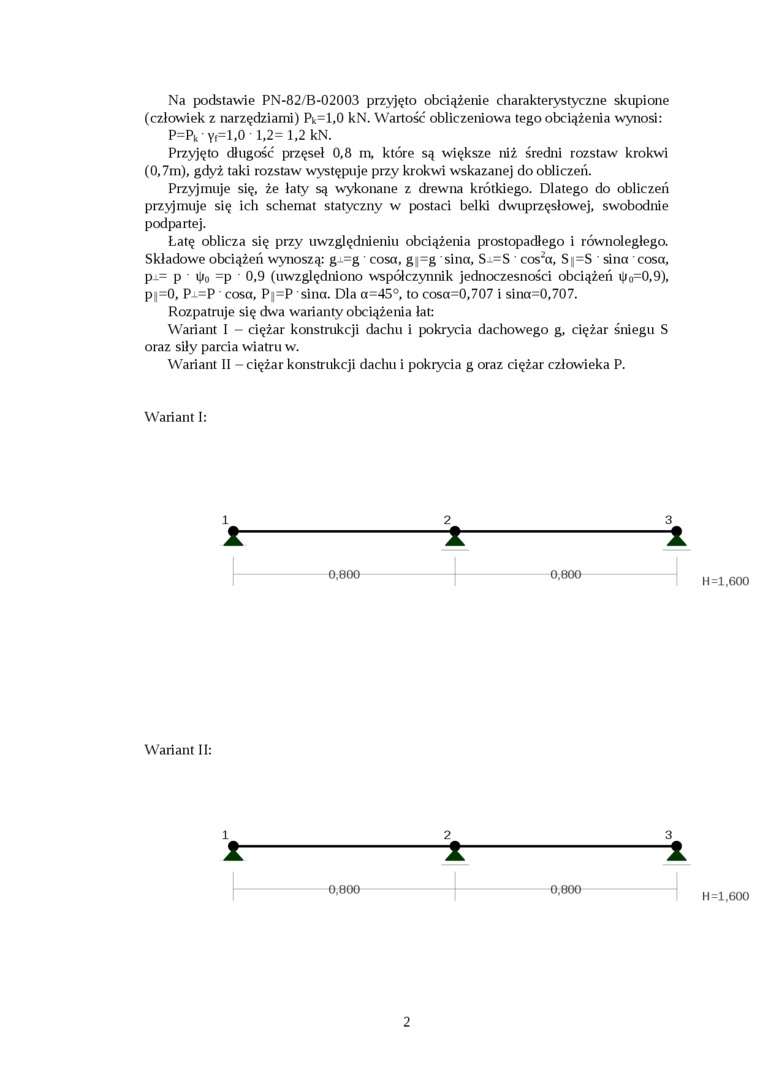

Na podstawie PN-82/B-02003 przyjęto obciążenie charakterystyczne skupione (człowiek z narzędziami) Pk=l,0 kN. Wartość obliczeniowa tego obciążenia wynosi:
P=Pk'Yf=l»0 1,2=l,2 kN.
Przyjęto długość przęseł 0,8 m, które są większe niż średni rozstaw krokwi (0,7m), gdyż taki rozstaw występuje przy krokwi wskazanej do obliczeń.
Przyjmuje się, że łaty są wykonane z drewna krótkiego. Dlatego do obliczeń przyjmuje się ich schemat statyczny w postaci belki dwuprzęsłowej, swobodnie podpartej.
Łatę oblicza się przy uwzględnieniu obciążenia prostopadłego i równoległego. Składowe obciążeń wynoszą: g^=g ' cosa, gj=g sina, S-=S ' cos2a, S||=S sina cosa, p_= p i|»o =p 0,9 (uwzględniono współczynnik jednoczesności obciążeń i|i0=0,9), pg=0, Pj-=P cosa, P|=P sina. Dla a=45°, to cosa=0,707 i sina=0,707.
Rozpatruje się dwa warianty obciążenia łat:
Wariant I - ciężar konstrukcji dachu i pokrycia dachowego g, ciężar śniegu S oraz siły parcia wiatru w.
Wariant II - ciężar konstrukcji dachu i pokrycia g oraz ciężar człowieka P.
Wariant I:
1
2
3
X- |
|
—x— |
|
—X |
v'ow I I H=1,600 |
Wariant II:
1 |
|
2 |
|
3 |
X |
—0,800— |
X |
-0,000- |
X |
2
