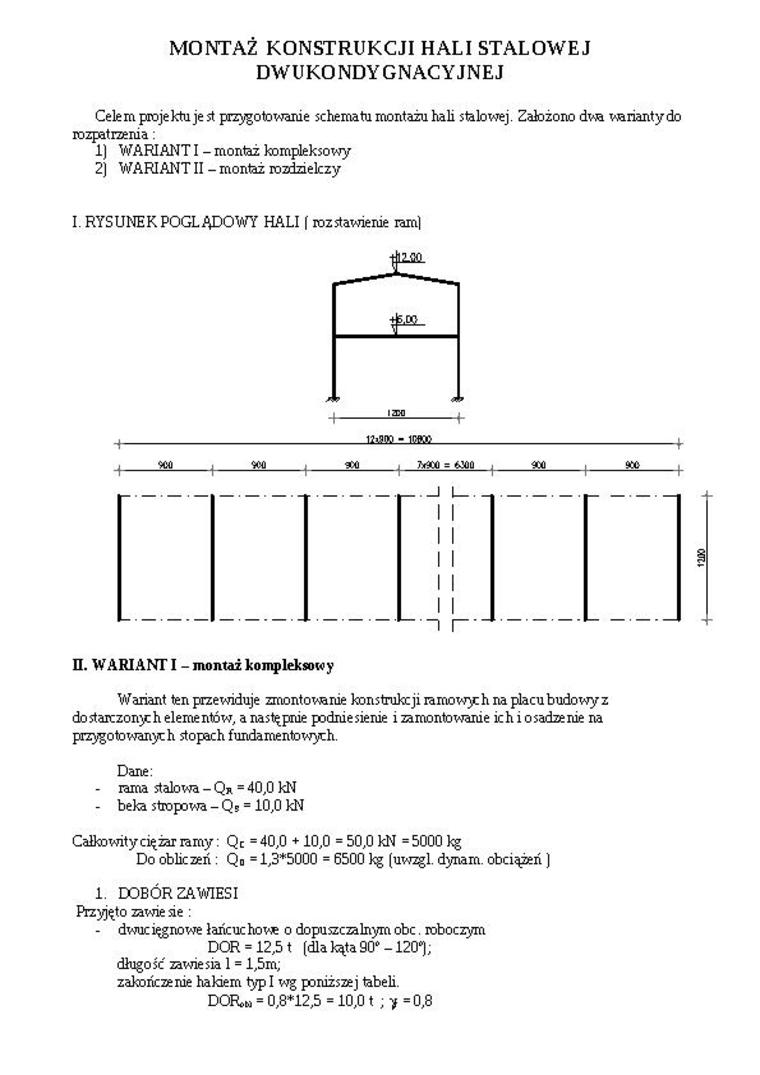

MONTAŻ KONSTRUKCJI HALI STALOWEJ DWUKONDYGNACYJNEJ

Celem projektuje st przygotowanie schematu montażu hali stalowej. Założono dwa warianty do rozpatrzenia:

1)    WARIANT I - montaż kompleksowy

2)    WARIANT II - montaż rozdzielczy

I. RYSUNEK POGLĄDOWY HALI f rozstawie me ram]

4-


$00


$00


-tttfgLsJMflt.


9X1


7*3C0 = 6100





_l U


n r’



O. WARIANT I - montaż kompleksowy

Wariant ten przewiduje zmontowanie konstrukcji ramowy: h na placu budowy z do starczony: h eleme ntów, a następnie podnie sienie i zamontowanie ic h i o sadze nie na przygotowanych stopach fundamentowych.

Dane:

-    rama stalowa - Q* = 40,0 kN

-    beka stropowa - Qs = 10,0 kN

Całkowity ciężar ramy: Qc = 40,0 +10,0 = 50,0 kN = 5000 kg

Do obliczeń : Q0 = 1,3*5000 = 6500 kg (uwzgl. dynam, obciążeń)

1. DOBÓR ZAWIESI Przyjęto zawie sie :

-    dwuc ięgnowe łańcuc hov* o dopuszczalnym obc. roboczym

DOR = 12,5 t (dla ląta 90* -120*); długość zawiesia 1 = l,5m; zakończenie hakiem typ I wg poniższej tabeli.

DOFU = 0,8*12,5 = 10,0 t ; y = 0,8
