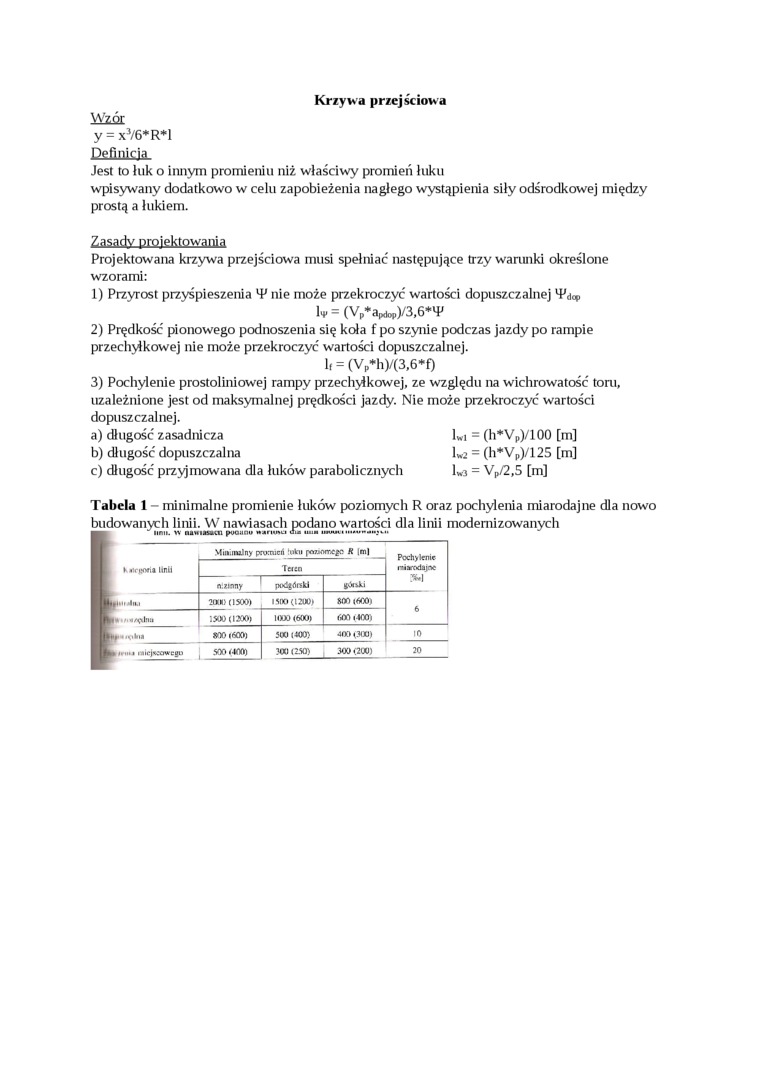

Krzywa przejściowa

Wzór

y = x³/6*R*l

Definicja

Jest to łuk o innym promieniu niż właściwy promień łuku

wpisywany dodatkowo w celu zapobieżenia nagłego wystąpienia siły odśrodkowej między prostą a lukiem.

Zasady projektowania

Projektowana krzywa przejściowa musi spełniać następujące trzy warunki określone wzorami:

1)    Przyrost przyśpieszenia *P nie może przekroczyć wartości dopuszczalnej 4^

U =

2)    Prędkość pionowego podnoszenia się koła f po szynie podczas jazdy po rampie przechyłkowej nie może przekroczyć wartości dopuszczalnej.

l_f = (V_p*h)/(3,6*f)

3)    Pochylenie prostoliniowej rampy przechyłkowej, ze względu na wichrowatość tom, uzależnione jest od maksymalnej prędkości jazdy. Nie może przekroczyć wartości dopuszczalnej.

a) długość zasadnicza    lwi = (h*V_p)/100 [m]

b) długość dopuszczalna    1*2 = (h*V_p)/125 [m]

c)    długość przyjmowana dla łuków parabolicznych    1*3 = Vp/2,5 [m]

Tabela 1 - minimalne promienie łuków poziomych R oraz pochylenia miarodajne dla nowo budowanych linii. W nawiasach podano wartości dla linii modernizowanych

linii. W ninimai poounu warunci dl a ium

	Min.nulny (xwiucń !u*u fanomcto K |ml
l *irno«ia linii	Tereo			rŃarodainc >1
		wOAisld	KOnli
•M 4n.i	2ttll> (IS00>	nno(i2uo>	800(600)
	:soo<i»Oi	HXW (600)	600 |400|
a i<ihl	#» (600)	50UH00)	403(300)	10
mu iairi<cowcgu	SOCKJflft)	300(230)	300(200)	20
