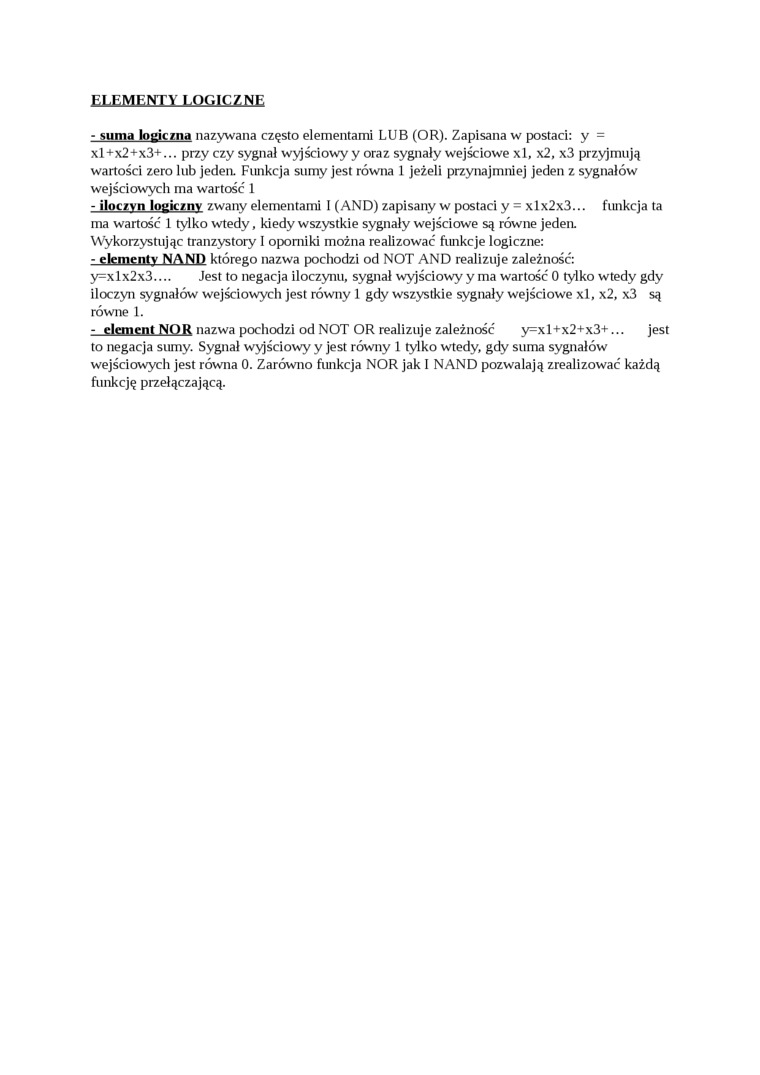

ELEMENTY LOGICZNE

-    suma logiczna nazywana często elementami LUB (OR). Zapisana w postaci: y = xl+x2+x3+... przy czy sygnał wyjściowy y oraz sygnały wejściowe xl, x2, x3 przyjmują wartości zero lub jeden Funkcja sumy jest równa 1 jeżeli przynajmniej jeden z sygnałów wejściowych ma wartość 1

-    iloczyn logiczny zwany elementami I (AND) zapisany w postaci y = x 1x2x3... funkcja ta ma wartość 1 tylko wtedy, kiedy wszystkie sygnały wejściowe są równe jeden Wykorzystując tranzystory I oporniki można realizować funkcje logiczne:

-    elementy NA NI) którego nazwa pochodzi od NOT AND realizuje zależność: y=xlx2x3.... Jest to negacja iloczynu, sygnał wyjściowy y ma wartość 0 tylko wtedy gdy iloczyn sygnałów wejściowych jest równy 1 gdy wszystkie sygnały wejściowe xl, x2, x3 są równe 1.

-    element NOR nazwa pochodzi od NOT OR realizuje zależność y=xl+x2+x3+... jest to negacja sumy. Sygnał wyjściowy y jest równy 1 tylko wtedy, gdy suma sygnałów wejściowych jest równa 0. Zarówno funkcja NOR jak I NAND pozwalają zrealizować każdą funkcję przełączającą.
