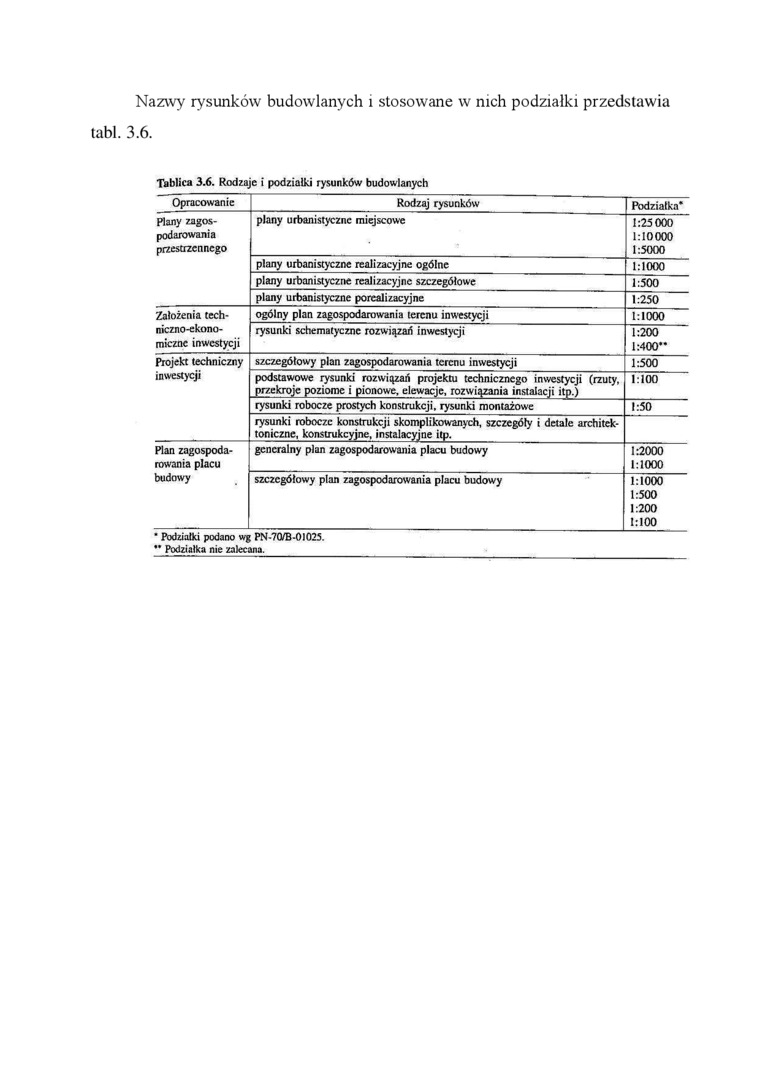

Nazwy rysunków budowlanych i stosowane w nich podziałki przedstawia tabl. 3.6.

Tablica 3.6. Rodzaje i podziałki rysunków budowlanych

Opracowanie	Rodzaj rysunków	Podziałka*
Plany zagospodarowania przestrzennego	plany urbanistyczne miejscowe	1:25 000 1:10000 1:5000
	plany urbanistyczne realizacyjne ogólne	1:1000
	plany urbanistyczne realizacyjne szczegółowe	1:500
	plany urbanistyczne porealizacyjne	1:250
Założenia techniczno-ekonomiczne inwestycji	ogólny plan zagospodarowania terenu inwestycji	1:1000
	rysunki schematyczne rozwiązań inwestycji	1:200 1:400**
Projekt techniczny inwestycji	szczegółowy plan zagospodarowania terenu inwestycji	1:500
	podstawowe rysunki rozwiązań projektu technicznego inwestycji (rzuty, przekroje poziome i pionowe, elewacje, rozwiązania instalacji itp.)	1:100
	rysunki robocze prostych konstrukcji, rysunki montażowe	1:50
	rysunki robocze konstrukcji skomplikowanych, szczegóły i detale architektoniczne, konstrukcyjne, instalacyjne itp.
Plan zagospodarowania placu budowy	generalny plan zagospodarowania placu budowy	1:2000 1:1000
	szczegółowy plan zagospodarowania placu budowy	1:1000 1:500 1:200 1:100

• Podziałki podano wg PN-70/B-0I025. ” Podziałka nie zalecana._
