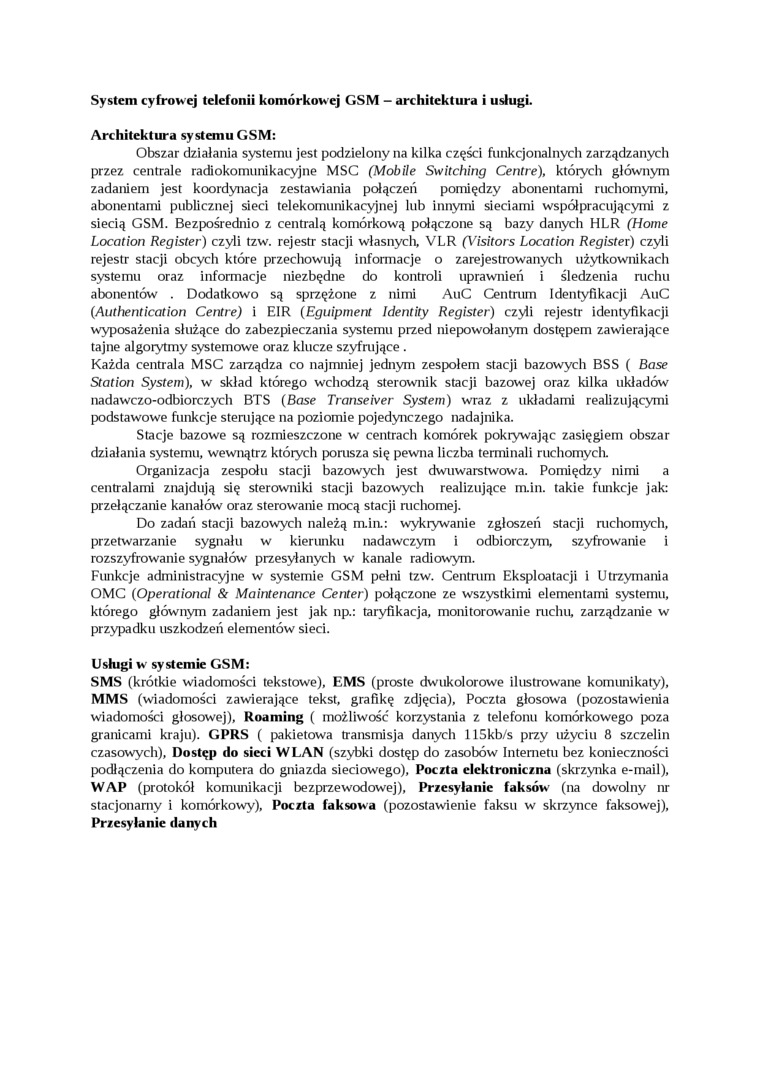

System cyfrowej telefonii komórkowej GSM - architektura i usługi.

Architektura systemu GSM:

Obszar działania systemu jest podzielony na kilka części funkcjonalnych zarządzanych przez centrale radiokomunikacyjne MSC (Mobile Switching Centre), których głównym zadaniem jest koordynacja zestawiania połączeń pomiędzy abonentami ruchomymi, abonentami publicznej sieci telekomunikacyjnej lub innymi sieciami współpracującymi z siecią GSM. Bezpośrednio z centralą komórkową połączone są bazy danych HLR (Home Location Register) czyli tzw. rejestr stacji własnych, VLR (Visitors Location Register) czyli rejestr stacji obcych które przechowują informacje o zarejestrowanych użytkownikach systemu oraz informacje niezbędne do kontroli uprawnień i śledzenia mchu abonentów . Dodatkowo są sprzężone z nimi AuC Centrum Identyfikacji AuC (Authentication Centre) i EIR (Eguipment Identity Register) czyli rejestr identyfikacji wyposażenia służące do zabezpieczania systemu przed niepowołanym dostępem zawierające tajne algorytmy systemowe oraz klucze szyfrujące .

Każda centrala MSC zarządza co najmniej jednym zespołem stacji bazowych BSS ( Base Station System), w skład którego wchodzą sterownik stacji bazowej oraz kilka układów nadawczo-odbiorczych BTS (Base Transeiver System) wraz z układami realizującymi podstawowe funkcje sterujące na poziomie pojedynczego nadajnika.

Stacje bazowe są rozmieszczone w centrach komórek pokrywając zasięgiem obszar działania systemu, wewnątrz których porusza się pewna liczba terminali ruchomych.

Organizacja zespołu stacji bazowych jest dwuwarstwowa. Pomiędzy nimi a centralami znajdują się sterowniki stacji bazowych realizujące m.in. takie funkcje jak: przełączanie kanałów oraz sterowanie mocą stacji ruchomej.

Do zadań stacji bazowych należą m.in.: wykrywanie zgłoszeń stacji ruchomych, przetwarzanie sygnału w kierunku nadawczym i odbiorczym, szyfrowanie i rozszyfrowanie sygnałów przesyłanych w kanale radiowym.

Funkcje administracyjne w systemie GSM pełni tzw. Centrum Eksploatacji i Utrzymania OMC (Operational & Maintenance Center) połączone ze wszystkimi elementami systemu, którego głównym zadaniem jest jak np.: taryfikacja, monitorowanie ruchu, zarządzanie w przypadku uszkodzeń elementów sieci.

Usługi w systemie GSM:

SMS (krótkie wiadomości tekstowe), EMS (proste dwukolorowe ilustrowane komunikaty), MMS (wiadomości zawierające tekst, grafikę zdjęcia). Poczta głosowa (pozostawienia wiadomości głosowej), Roaming ( możliwość korzystania z telefonu komórkowego poza granicami kraju). GPRS ( pakietowa transmisja danych 115kb/s przy użyciu 8 szczelin czasowych), Dostęp do sieci W LAN (szybki dostęp do zasobów Internetu bez konieczności podłączenia do komputera do gniazda sieciowego), Poczta elektroniczna (skrzynka e-mail), WAP (protokół komunikacji bezprzewodowej), Przesyłanie faksów (na dowolny nr stacjonarny i komórkowy). Poczta faksowa (pozostawienie faksu w skrzynce faksowej), Przesyłanie danych
