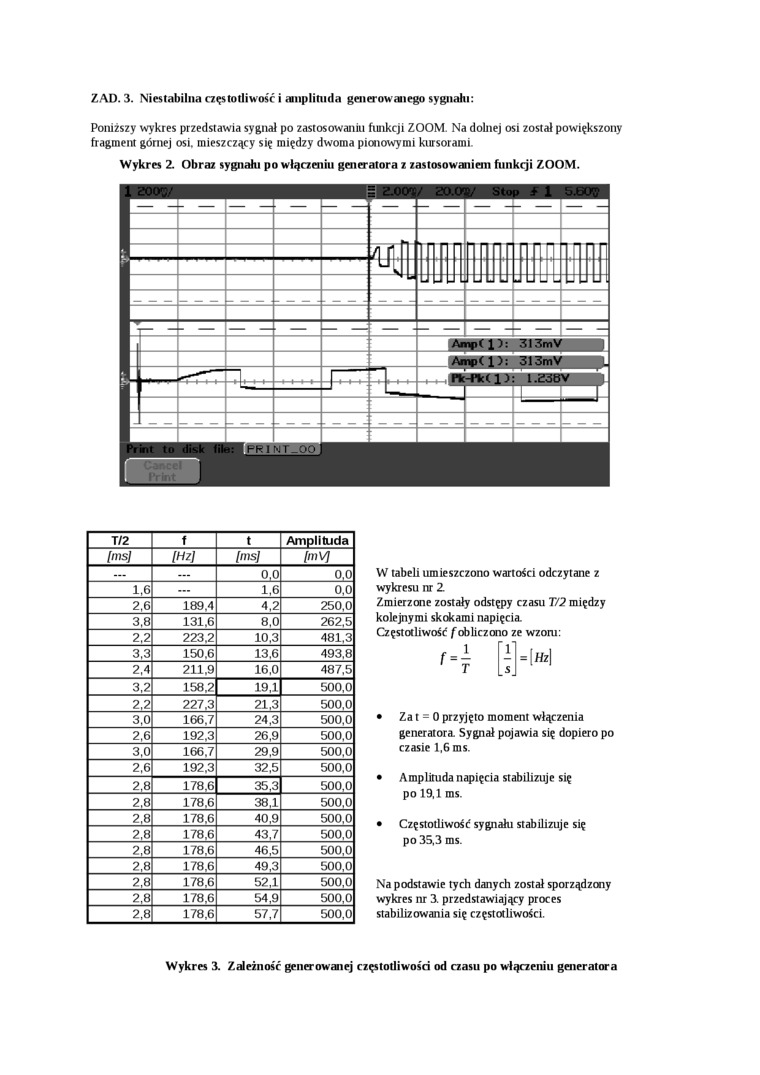

ZAD. 3. Niestabilna częstotliwość i amplituda generowanego sygnału:

Poniższy wykres przedstawia sygnał po zastosowaniu funkcji ZOOM. Na dolnej osi został powiększony fragment górnej osi. mieszczący się między dwoma pionowymi kursorami.

Wykres 2. Obraz sygnału po włączeniu generatora z zastosowaniem funkcji ZOOM.

T/2	f	t	Amplituda
[ms]	[Hz]	[ms]	[mV]
—	—	0.0	0.0
1,6	—	1.6	o.o
2.6	189.4	4.2	250,0
3.8	131.6	8.0	262.5
2.2	223.2	10.3	481.3
3.3	150.6	13.6	493.8
2.4	211.9	16.0	487,5
3.2	158,2	19,1	500,0
2.2	227.3	21,3	500,0
3,0	166.7	24,3	500,0
2.6	192.3	26.9	500,0
3,0	166.7	29.9	500.0
2,6	192.3	32,5	500.0
2,8	178,6	35,3	500,0
2.8	178.6	38.1	500,0
2.8	178,6	40.9	500.0
2.8	178,6	43,7	500,0
2,8	178.6	46,5	500,0
2.8	178,6	49,3	500,0
2,8	178,6	52,1	500,0
2.8	178,6	54,9	500,0
2.8	178,6	57,7	500,0

W tabeli umieszczono wartości odczytane z wykresu nr Z

Zmierzone zostały odstępy czasu 172 między kolejnymi skokami napięcia.

Częstotliwość f obliczono ze wzoni:

•    Za t = 0 przyjęto moment włączenia generatora. Sygnał pojawia się dopiero po czasie 1.6 ms.

•    Amplituda napięcia stabilizuje się po 19,1 ms.

•    Częstotliwość sygnału stabilizuje się po 35,3 ms.

Na podstawie tych danych został sporządzany wykres nr 3. przedstawiający proces stabilizowania się częstotliwości.

Wykres 3. Zależność generowanej częstotliwości od czasu po włączeniu generatora
