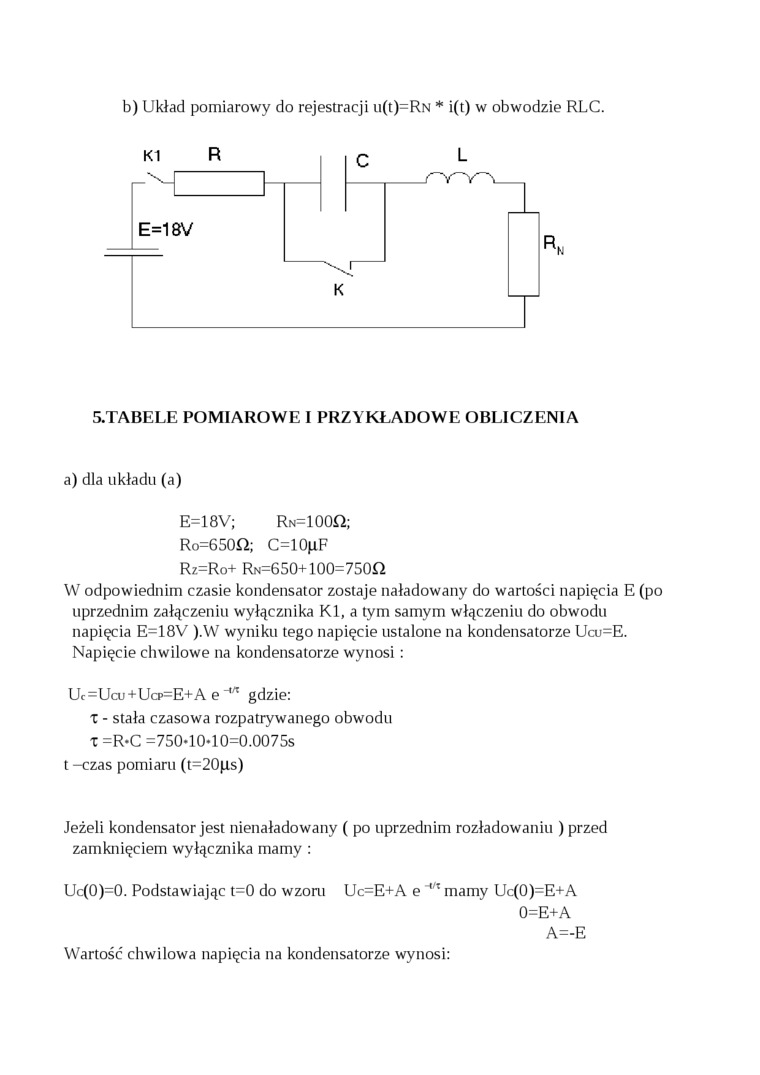

b) Układ pomiarowy do rejestracji u(t)=RN * i(t) w obwodzie RLC.

5.TABELE POMIAROWE I PRZYKŁADOWE OBLICZENIA a) dla układu (a)

E=18V; Rn^IOOH;

Ro=650ft; C=10|xF Rz=Ro+ Rn=650+100=750Q

W odpowiednim czasie kondensator zostaje naładowany do wartości napięcia E (po uprzednim załączeniu wyłącznika KI, a tym samym włączeniu do obwodu napięcia E=18V ).W wyniku tego napięcie ustalone na kondensatorze Ucu=E. Napięcie chwilowe na kondensatorze wynosi:

Uc=Ucu+Ucp=E+A e gdzie:

i - stała czasowa rozpatrywanego obwodu T =R*C =75(M010=0.0075s t -czas pomiaru (t=20|is)

Jeżeli kondensator jest nienaładowany ( po uprzednim rozładowaniu ) przed zamknięciem wyłącznika mamy :

Uc(0)=0. Podstawiając t=0 do wzoru Uc=E+A e ~*^/T mamy Uc(0)=E+A

0=E+A

A=-E

Wartość chwilowa napięcia na kondensatorze wynosi:
