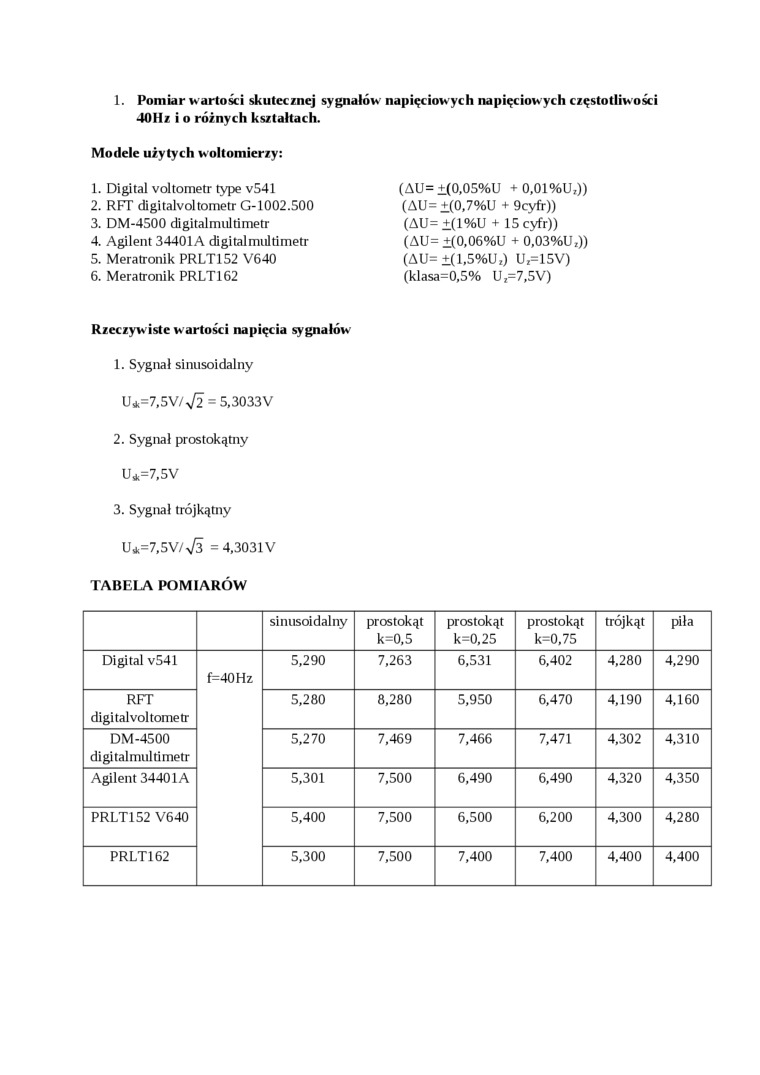

1. Pomiar wartości skutecznej sygnałów napięciowych napięciowych częstotliwości 40Hz i o różnych kształtach.

Modele użytych woltomierzy:

(AU= +(0,05% U + 0,01%U7)) (AU=±(0,7%U + 9cyfr)) (AU= +(1%U + 15 cyfr)) (AU=±(0,06%U + 0,03%U /)) (AU= ±(1,5%U7) Uz=15V) (klasa=0,5% U,=7,5V)


1.    Digital voltometr type v541

2.    RFT digitalvoltometr G-1002.500

3.    DM-4500 digitalmultimetr

4.    Agilent 34401A digitalmultimetr

5.    Meratronik PRLT152 V640

6.    Meratronik PRLT162

Rzeczywiste wartości napięcia sygnałów

1.    Sygnał sinusoidalny U*=7,5V/V2 = 5,3033V

2.    Sygnał prostokątny

U*=7,5V

3. Sygnał trójkątny U*=7,5V/>/3 = 4,303 IV

TABELA POMIARÓW

sinusoidalny

prostokąt

k=0,5

prostokąt

k=0,25

prostokąt

k=0,75

trójkąt

piła

Digital v541

f=40Hz

5,290

7,263

6,531

6,402

4,280

4,290

RFT

digitalvoltometr

5,280

8,280

5,950

6,470

4,190

4,160

DM-4500

digitalmultimetr

5,270

7,469

7,466

7,471

4,302

4,310

Agilent 34401A

5,301

7,500

6,490

6,490

4,320

4,350

PRLT152 V640

5,400

7,500

6,500

6,200

4,300

4,280

PRLT162

5,300

7,500

7,400

7,400

4,400

4,400
