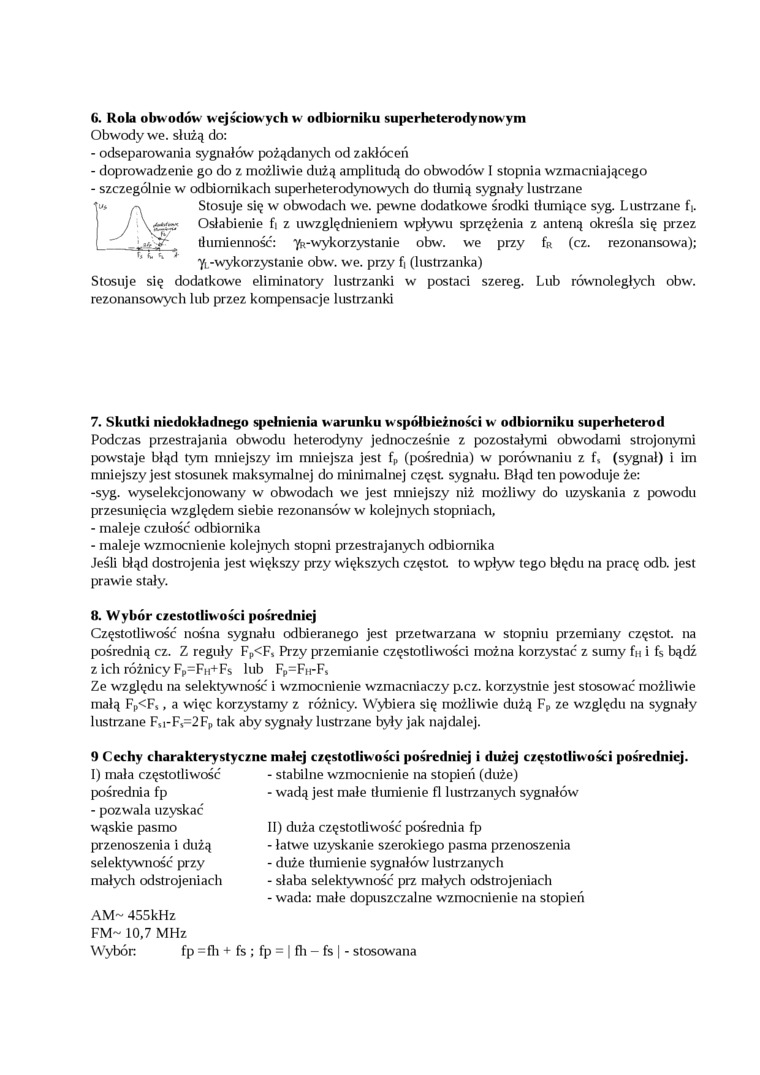

6. Rola obwodów wejściow ych w odbiorniku superheterody nowym

Obwody we. służą do:

-    odseparowania sygnałów pożądanych od zakłóceń

-    doprowadzenie go do z możliwie dużą amplitudą do obwodów I stopnia wzmacniającego

-    szczególnie w odbiornikach superheterodynowych do tłumią sygnały lustrzane


Stosuje się w obwodacli we. pewne dodatkowe środki tłumiące syg. Lustrzane f|. Osłabienie fi z uwzględnieniem wpływu sprzężenia z anteną określa się przez tłumienność:    “yk-wykorzystanie obw. we przy fR (cz. rezonansowa);

ji.-wykorzystanie obw. we. przy fi (lustrzanka)

Stosuje się dodatkowe eliminatory lustrzanki w postaci szereg. Lub równoległych obw. rezonansowych lub przez kompensacje lustrzanki

7.    Skutki niedokładnego spełnienia warunku współbieżności w odbiorniku superheterod

Podczas przestrajania obwodu heterodyny jednocześnie z pozostałymi obwodami strojonymi powstaje błąd tym mniejszy im mniejsza jest fp (pośrednia) w porównaniu z ft (sygnał) i im mniejszy jest stosunek maksymalnej do minimalnej częsL sygnału. Błąd ten powoduje że:

-syg. wyselekcjonowany w obwodach we jest mniejszy niż możliwy do uzyskania z powodu przesunięcia względem siebie rezonansów w kolejnych stopniach,

-    maleje czułość odbiornika

-    maleje wzmocnienie kolejnych stopni przestrajanych odbiornika

Jeśli błąd dostrojenia jest większy przy większych częstot. to wpływ tego błędu na pracę odb. jest prawie stały.

8.    Wybór częstotliwości pośredniej

Częstodiwość nośna sygnału odbieranego jest przetwarzana w stopniu przemiany częstot. na pośrednią cz. Z reguły FP<F, Przy przemianie częstotliwości można korzystać z sumy fu i fs bądź z ich różnicy Fp=Fh+Fs lub Fp=Fh-F»

Ze względu na selektywność i wzmocnienie wzmacniaczy p.cz. korzystnie jest stosować możliwie małą FP<FS, a więc korzystamy z różnicy. Wybiera się możliwie dużą Fp ze względu na sygnały lustrzane F,rF,=2Fp tak aby sygnały lustrzane były jak najdalej.

9 Cechy charakterystyczne małej częstotliwości pośredniej i dużej częstotliwości pośredniej.

I) mała częstotliwość pośrednia fp - pozwala uzyskać wąskie pasmo przenoszenia i dużą selektywność przy małych odstrojeniach


-    stabilne wzmocnienie na stopień (duże)

-    wadą jest małe tłumienie fl lustrzanych sygnałów

II) duża częstotliwość pośrednia fp

-    łatwe uzyskanie szerokiego pasma przenoszenia

-    duże tłumienie sygnałów lustrzanych

-    słaba selektywność prz małych odstrojeniach

-    wada: małe dopuszczalne wzmocnienie na stopień


AM~ 455kHz FM~ 10,7 MHz


Wybór    fp = fli + fs ; fp = | fli - fs | - stosowana
