Optymalny kąt pochylenia zależy od okresu ekspozycji kolektora, który zimą powinien wynosić 60°, a latem 30°. W praktyce jako zalecany przyjmuje się kąt pochylenia około 45°. Drogim parametrem dla ustawienia kolektora jest azymut, który nie powinien odbiegać od 0° (kierunek południowy). Nie zawsze jest to możliwe, dlatego dopuszcza się odchylenie od kierunku południowego do 45°.

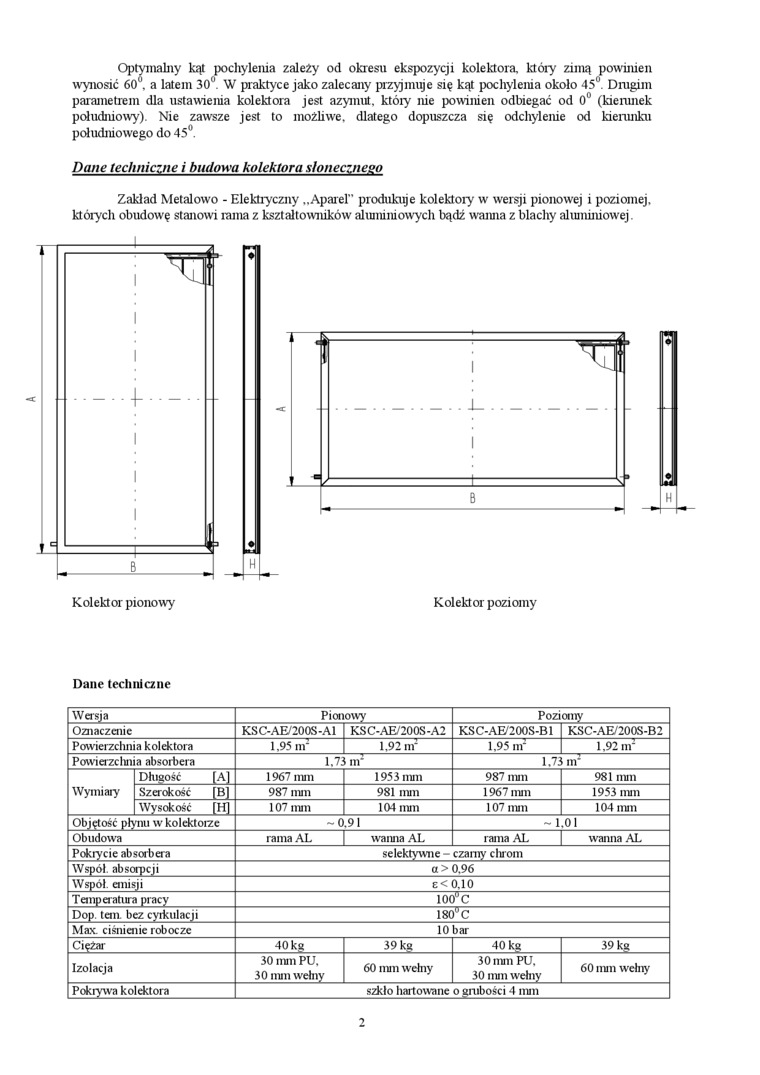

Dane techniczne i budow a kolektora słonecznego

Zakład Metalowo - Elektryczny „Aparel" produkuje kolektory w wersji pionowej i poziomej, których obudowę stanowi rama z kształtowników aluminiowych bądź wanna z blachy aluminiowej.

Dane techniczne

Wersja		Pionowy		Poziomy
Oznaczenie		KSC-AE/200S-A1	KSC-AE/200S-A2	KSC-AE/200S-B1	KSC-AE/200S-B2
Powierzchnia kolektora		1,95 nr	1,92 nr	1,95 nr	1,92 nr
Powierzchna absorbera		1,73 m*		1.73 m'
Wymiary	Dhtgość [A]	1967 mm	1953 nun	987 nun	981 nun
	Szerokość [B]	987 mm	981 nun	1967 nun	1953 nun
	Wysokość [HI	107 mm	104 nun	107 nun	104 nun
Objętość płynu w kolektorze		~0	.91	-1.01
Obudowa		rama AL	waima AL	rama AL | wanna AL
Pokrycie absorbera		selektywne - czarny chrom
Współ absorpcji		o > 0.96
Współ emisji		£<0,10
Temperatura pracy		100°C
Dop. tan. bez cyrkulacji		180^UC
Max ciśnienie robocze		10 bar
Ciężar		40 kg	39 kg	40 kg	39 kg
Izolacja		30 mm PU. 30 mm w ełny	60 nun wełny	30 nun PU. 30 nun wełny	60 nun wełny
Pokrywa kolektora		szkło hartowane o gntbości 4 nun
