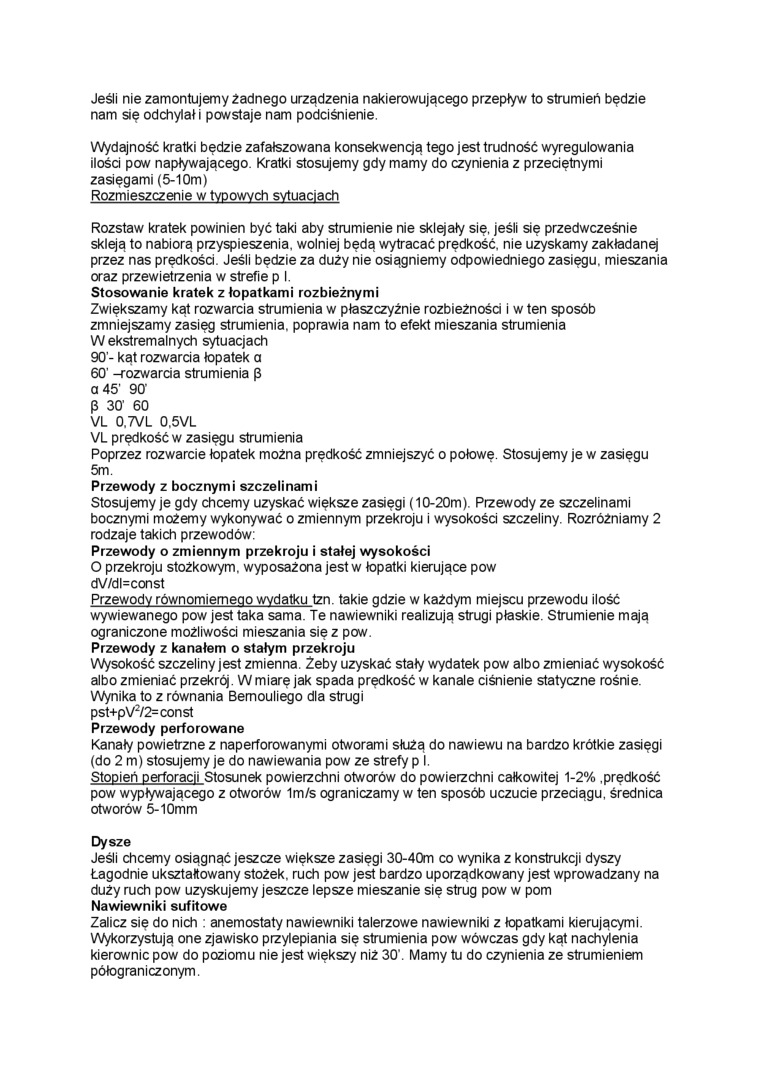

Jeśli nie zamontujemy żadnego urządzenia nakierowującego przepływ to strumień będzie nam się odchylali powstaje nam podciśnienie.

Wydajność kratki będzie zafałszowana konsekwencją tego jest trudność wyregulowania ilości pow napływającego. Kratki stosujemy gdy mamy do czynienia z przeciętnymi zasięgami (5-10m)

Rozmieszczenie w typowych sytuacjach

Rozstaw kratek powinien być taki aby strumienie nie sklejały się, jeśli się przedwcześnie skleją to nabiorą przyspieszenia, wolniej będą wytracać prędkość, nie uzyskamy zakładanej przez nas prędkości. Jeśli będzie za duży nie osiągniemy odpowiedniego zasięgu, mieszania oraz przewietrzenia w strefie p I.

Stosowanie kratek z łopatkami rozbieżnymi

Zwiększamy kąt rozwarcia strumienia w płaszczyźnie rozbieżności i w ten sposób

zmniejszamy zasięg strumienia, poprawia nam to efekt mieszania strumienia

W ekstremalnych sytuacjach

90 - kąt rozwarcia łopatek a

60' -rozwarcia strumienia p

a45' 90'

p 30' 60

VL 0,7VL 0,5VL

VL prędkość w zasięgu strumienia

Poprzez rozwarcie łopatek można prędkość zmniejszyć o połowę. Stosujemy je w zasięgu 5m.

Przewody z bocznymi szczelinami

Stosujemy je gdy chcemy uzyskać większe zasięgi (10-20m). Przewody ze szczelinami bocznymi możemy wykonywać o zmiennym przekroju i wysokości szczeliny. Rozróżniamy 2 rodzaje takich przewodów:

Przewody o zmiennym przekroju i stałej wysokości O przekroju stożkowym, wyposażona jest w łopatki kierujące pow dV/dl=const

Przewody równomiernego wydatku tzn. takie gdzie w każdym miejscu przewodu ilość wywiewanego pow jest taka sama. Te nawiewniki realizują strugi płaskie. Strumienie mają ograniczone możliwości mieszania się z pow.

Przewody z kanałem o stałym przekroju

Wysokość szczeliny jest zmienna. Żeby uzyskać stały wydatek pow albo zmieniać wysokość albo zmieniać przekrój. W miarę jak spada prędkość w kanale ciśnienie statyczne rośnie. Wynika to z równania Bemouliego dla strugi pst+pV²/2=const Przewody perforowane

Kanały powietrzne z naperforowanymi otworami siużą do nawiewu na bardzo krótkie zasięgi (do 2 m) stosujemy je do nawiewania pow ze strefy p i.

Stopień perforacji Stosunek powierzchni otworów do powierzchni całkowitej 1-2% .prędkość pow wypływającego z otworów 1m/s ograniczamy w ten sposób uczucie przeciągu, średnica otworów 5-10mm

Dysze

Jeśli chcemy osiągnąć jeszcze większe zasięgi 30-40m co wynika z konstrukcji dyszy Łagodnie ukształtowany stożek, ruch pow jest bardzo uporządkowany jest wprowadzany na duży ruch pow uzyskujemy jeszcze lepsze mieszanie się strug pow w pom Nawiewniki sufitowe

Zalicz się do nich : anemostaty nawiewniki talerzowe nawiewniki z łopatkami kierującymi. Wykorzystują one zjawisko przylepiania się strumienia pow wówczas gdy kąt nachylenia kierownic pow do poziomu nie jest większy niż 30'. Mamy tu do czynienia ze strumieniem półograniczonym.
