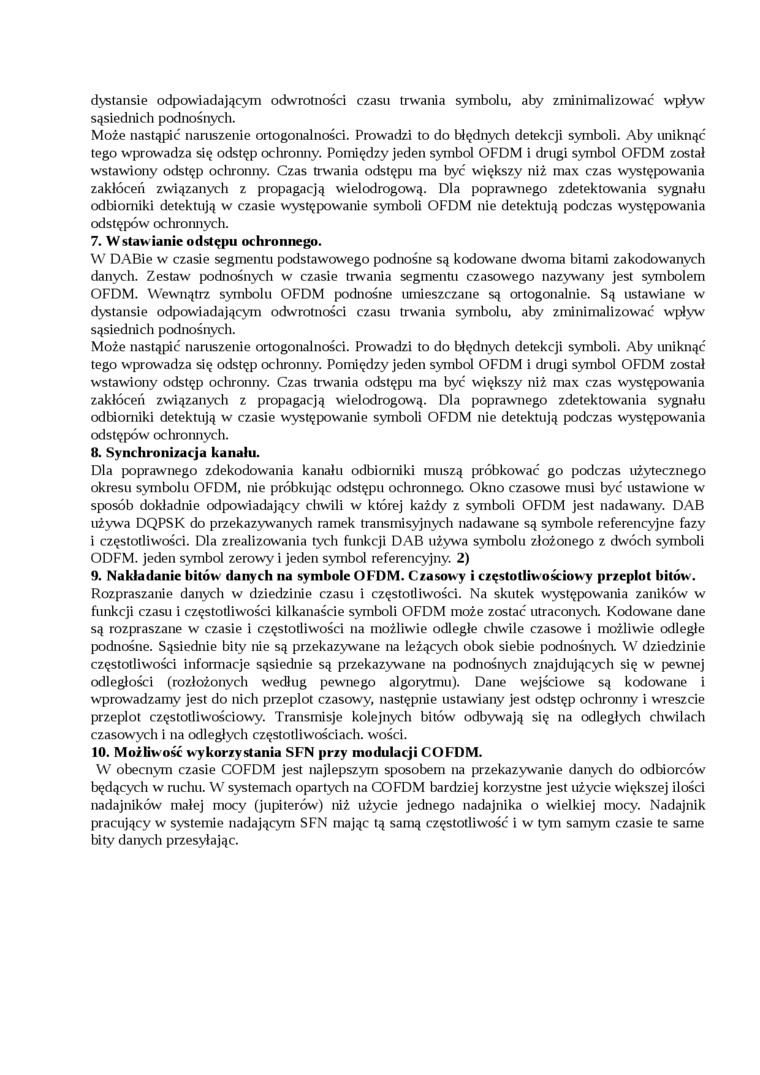

dystansie odpowiadającym odwrotności czasu trwania symbolu, aby zminimalizować wpływ sąsiednich podnośnych.

Może nastąpić naruszenie ortogonalności. Prowadzi to do błędnych detekcji symboli. Aby uniknąć tego wprowadza się odstęp ochronny. Pomiędzy jeden symbol OFDM i drugi symbol OFDM został wstawiony odstęp ochronny. Czas trwania odstępu ma tyć większy niż max czas występowania zakłóceń związanych z propagacją wielodrogową. Dla poprawnego zdefektowania sygnału odbiorniki detektują w czasie występowanie symboli OFDM nie detektują podczas występowania odstępów ochronnych.

7.    Wstawianie odstępu ochronnego.

W DABie w czasie segmentu podstawowego podnośne są kodowane dwoma bitami zakodowanych danych. Zestaw podnośnych w czasie trwania segmentu czasowego nazywany jest symbolem OFDM. Wewnątrz symbolu OFDM podnośne umieszczane są ortogonalnie. Są ustawiane w dystansie odpowiadającym odwrotności czasu trwania symbolu, aby zminimalizować wpływ sąsiednich podnośnych.

Może nastąpić naruszenie ortogonalności. Prowadzi to do błędnych detekcji symboli. Aby uniknąć tego wprowadza się odstęp ochronny. Pomiędzy jeden symbol OFDM i drugi symbol OFDM został wstawiony odstęp ochronny. Czas trwania odstępu ma być większy niż max czas występowania zakłóceń związanych z propagacją wielodrogową. Dla poprawnego zdefektowania sygnału odbiorniki detektują w czasie występowanie symboli OFDM nie detektują podczas występowania odstępów ocłironnych.

8.    Synchronizacja kanału.

Dla poprawnego zdekodowania kanału odbiorniki muszą próbkować go podczas użytecznego okresu symbolu OFDM, nie próbkując odstępu ochronnego. Okno czasowe musi być ustawione w sposób dokładnie odpowiadający chwili w której każdy z symboli OFDM jest nadawany. DAB używa DQPSK do przekazywanych ramek transmisyjnych nadawane są symbole referencyjne fazy i częstotliwości. Dla zrealizowania tych funkcji DAB używa symbolu złożonego z dwóch symboli ODFM. jeden symbol zerowy i jeden symbol referencyjny. 2)

9.    Nakładanie bitów danych na symbole OFDM. Czasowy i częstotliwościowy przeplot bitów.

Rozpraszanie danych w dziedzinie czasu i częstotliwości. Na skutek występowania zaników w funkcji czasu i częstotliwości kilkanaście symboli OFDM może zostać utraconych Kodowane dane są rozpraszane w czasie i częstotliwości na możliwie odległe chwile czasowe i możliwie odległe podnośne. Sąsiednie bity nie są przekazywane na leżących obok siebie podnośnych. W dziedzinie częstotliwości informacje sąsiednie są przekazywane na podnośnych znajdujących się w pewnej odległości (rozłożonych według pewnego algorytmu). Dane wejściowe są kodowane i wprowadzamy jest do nich przeplot czasowy, następnie ustawiany jest odstęp oclironny i wreszcie przeplot częstotliwościowy. Transmisje kolejnych bitów odbywają się na odległych chwilach czasowych i na odległych częstotliwościach, wości.

10.    Możliwość wykorzystania SFN przy modulacji COFDM.

W obecnym czasie COFDM jest najlepszym sposobem na przekazywanie danych do odbiorców będących w ruchu. W systemach opartych na COFDM bardziej korzystne jest użycie większej ilości nadajników małej mocy (jupiterów) niż użycie jednego nadajnika o wielkiej mocy. Nadajnik pracujący w systemie nadającym SFN mając tą samą częstotliwość i w tym samym czasie te same bity danych przesyłając.
