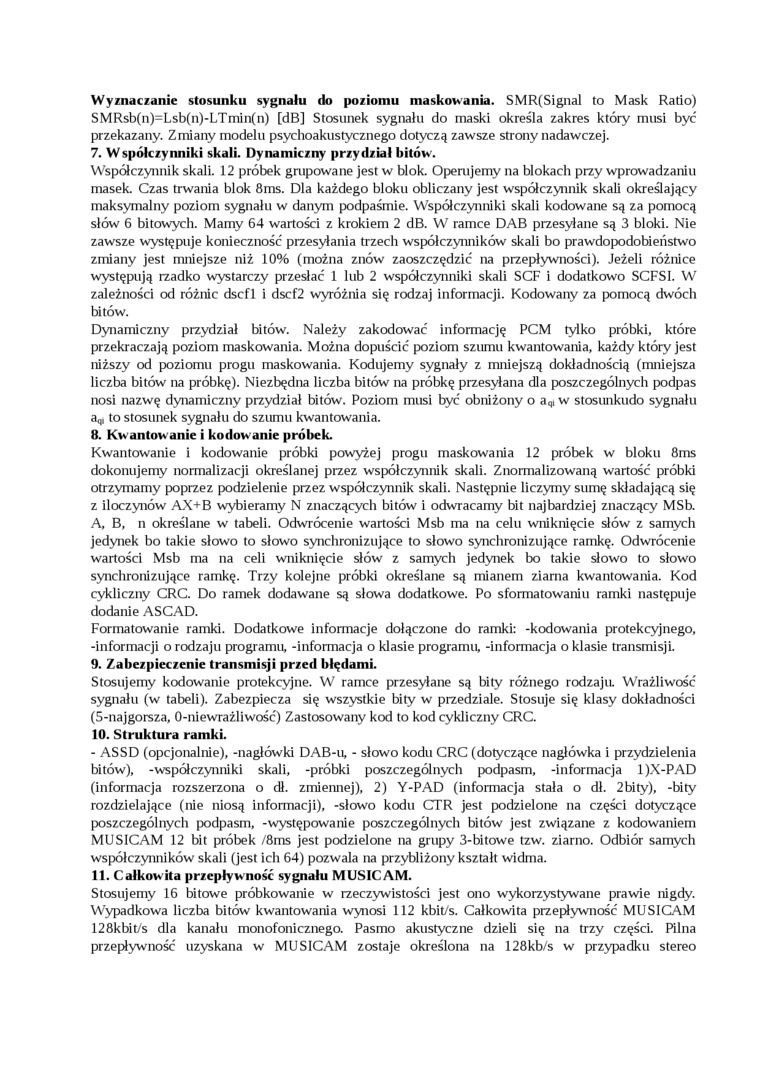

Wyznaczanie stosunku sygnału do poziomu maskowania. SMR(Signal to Mask Ratio) SMRsb(n)=Lsb(n)-LTmin(n) [dB] Stosunek sygnału do maski określa zakres który musi być przekazany. Zmiany modelu psychoakustycznego dotyczą zawsze strony nadawczej.

7.    Współczynniki skali. Dynamiczny przydział bitów.

Współczynnik skali. 12 próbek grupowane jest w blok. Operujemy na blokach przy wprowadzaniu masek. Czas trwania blok 8ms. Dla każdego bloku obliczany jest współczynnik skali określający maksymalny poziom sygnału w danym podpaśmie. Współczynniki skali kodowane są za pomocą słów 6 bitowych. Mamy 64 wartości z krokiem 2 dB. W ramce DAB przesyłane są 3 bloki. Nie zawsze występuje konieczność przesyłania trzech współczynników skali bo prawdopodobieństwo zmiany jest mniejsze niż 10% (można znów zaoszczędzić na przepływności). Jeżeli różnice występują rzadko wystarczy przesłać 1 lub 2 współczynniki skali SCF i dodatkowo SCFSI. W zależności od różnic dscfl i dscf2 wyróżnia się rodzaj informacji. Kodowany za pomocą dwóch bitów.

Dynamiczny przydział bitów. Należy zakodować informację PCM tylko próbki, które przekraczają poziom maskowania. Można dopuścić poziom szumu kwantowania, każdy który jest niższy od poziomu progu maskowania. Kodujemy sygnały z mniejszą dokładnością (mniejsza liczba bitów na próbkę). Niezbędna liczba bitów na próbkę przesyłana dla poszczególnych podpaś nosi nazwę dynamiczny przydział bitów. Poziom musi być obniżony o a_q( w stosunkudo sygnału a,, to stosunek sygnału do szumu kwantowania.

8.    Kwantowanie i kodowanie próbek.

Kwantowanie i kodowanie próbki powyżej progu maskowania 12 próbek w bloku 8ms dokonujemy normalizacji określanej przez współczynnik skali. Znormalizowaną wartość próbki otrzymamy poprzez podzielenie przez współczynnik skali. Następnie liczymy sumę składającą się z iloczynów AX+B wybieramy N znaczących bitów i odwracamy bit najbardziej znaczący MSb. A, B, n określane w tabeli. Odwrócenie wartości Msb ma na celu wniknięcie słów z samych jedynek bo takie słowo to słowo synchronizujące to słowo synchronizujące ramkę. Odwrócenie wartości Msb ma na celi wniknięcie słów z samych jedynek bo takie słowo to słowo synchronizujące ramkę. Trzy kolejne próbki określane są mianem ziarna kwantowania. Kod cykliczny CRC. Do ramek dodawane są słowa dodatkowe. Po sformatowaniu ramki następuje dodanie ASCAD.

Formatowanie ramki. Dodatkowe informacje dołączone do ramki: -kodowania protekcyjnego, -informacji o rodzaju programu, -informacja o klasie programu, -informacja o klasie transmisji.

9.    Zabezpieczenie transmisji przed błędami.

Stosujemy kodowanie protekcyjne. W ramce przesyłane są bity różnego rodzaju. Wrażliwość sygnału (w tabeli). Zabezpiecza się wszystkie bity w przedziale. Stosuje się klasy dokładności (5-najgorsza, O-niewrażliwość) Zastosowany kod to kod cykliczny CRC.

10.    Struktura ramki.

- ASSD (opcjonalnie), -nagłówki DAB-u, - słowo kodu CRC (dotyczące nagłówka i przydzielenia bitów), -współczynniki skali, -próbki poszczególnych podpasm, -informacja 1)X-PAD (informacja rozszerzona o dł. zmiennej), 2) Y-PAD (informacja stała o dł. 2bity), -bity rozdzielające (nie niosą informacji), -słowo kodu CTR jest podzielone na części dotyczące poszczególnych podpasm, -występowanie poszczególnych bitów jest związane z kodowaniem MUSICAM 12 bit próbek /8ms jest podzielone na grupy 3-bitowe tzw. ziarno. Odbiór samych współczynników skali (jest ich 64) pozwala na przybliżony kształt widma.

11.    Całkowita przepływność sygnału MUSICAM.

Stosujemy 16 bitowe próbkowanie w rzeczywistości jest ono wykorzystywane prawie nigdy. Wypadkowa liczba bitów kwantowania wynosi 112 kbit/s. Całkowita przepływność MUSICAM 128kbit/s dla kanału monofonicznego. Pasmo akustyczne dzieli się na trzy części. Pilna przepływność uzyskana w MUSICAM zostaje określona na 128kb/s w przypadku stereo
