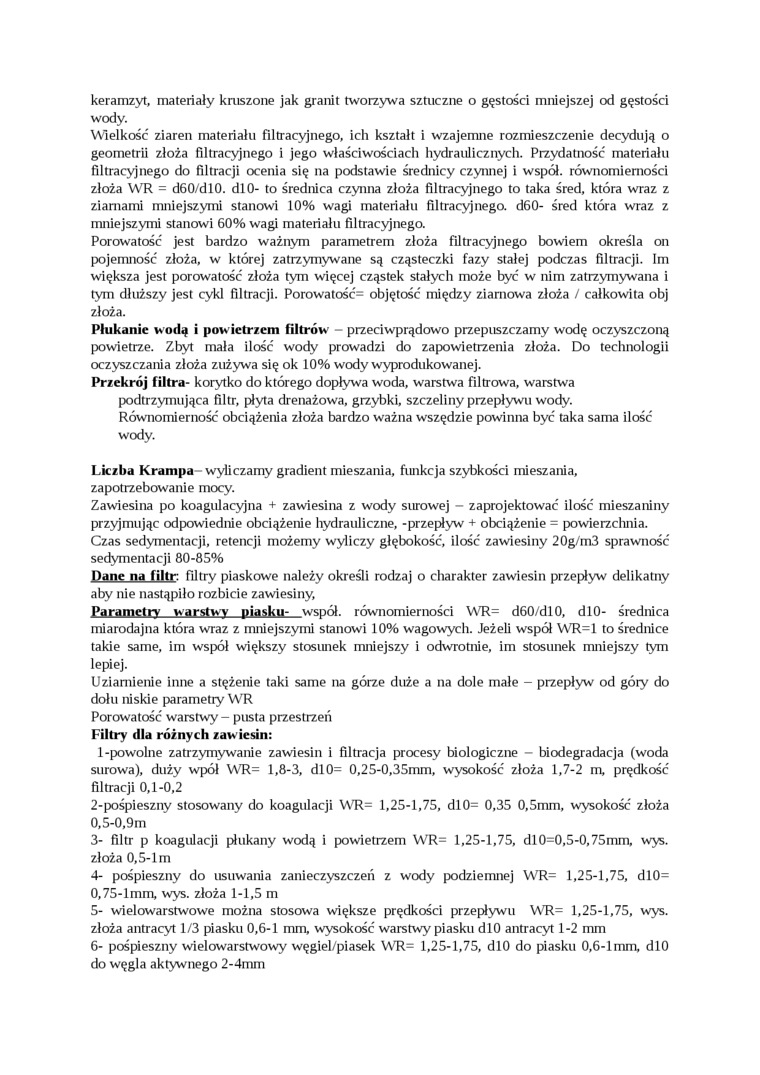

keramzyt, materiały kruszone jak granit tworzywa sztuczne o gęstości mniejszej od gęstości wody.

Wielkość ziaren materiału filtracyjnego, ich kształt i wzajemne rozmieszczenie decydują o geometrii złoża filtracyjnego i jego właściwościach hydraulicznych. Przydatność materiału filtracyjnego do filtracji ocenia się na podstawie średnicy czynnej i współ, równomierności złoża WR = d60/dl0. dlO- to średnica czynna złoża filtracyjnego to taka śred, która wraz z ziarnami mniejszymi stanowi 10% wagi materiału filtracyjnego. d60- śred która wraz z mniejszymi stanowi 60% wagi materiału filtracyjnego.

Porowatość jest bardzo ważnym parametrem złoża filtracyjnego bowiem określa on pojemność złoża, w której zatrzymywane są cząsteczki fazy stałej podczas filtracji. Im większa jest porowatość złoża tym więcej cząstek stałych może być w nim zatrzymywana i tym dłuższy jest cykl filtracji. Porowatość= objętość między ziarnowa złoża / całkowita obj złoża.

Płukanie wodą i powietrzem filtrów przeciwprądowo przepuszczamy wodę oczyszczoną powietrze. Zbyt mała ilość wody prowadzi do zapowietrzenia złoża. Do technologii oczyszczania złoża zużywa się ok 10% wody wyprodukowanej.

Przekrój filtra- korytko do którego dopływa woda, warstwa filtrowa, warstwa podtrzymująca filtr, płyta drenażowa, grzybki, szczeliny przepływu wody. Równomierność obciążenia złoża bardzo ważna wszędzie powinna być taka sama ilość wody.

Liczba Krampa wyliczamy gradient mieszania, funkcja szybkości mieszania, zapotrzebowanie mocy.

Zawiesina po koagulacyjna + zawiesina z wody surowej - zaprojektować ilość mieszaniny przyjmując odpowiednie obciążenie hydrauliczne, -przepływ + obciążenie = powierzclinia. Czas sedymentacji, retencji możemy wyliczy głębokość, ilość zawiesiny 20g/m3 sprawność sedymentacji 80-85%

Dane na filtr: filtry piaskowe należy określi rodzaj o charakter zawiesin przepływ delikatny aby nie nastąpiło rozbicie zawiesiny,

Parametry warstwy piasku- współ, równomierności YVR= d60/dl0, dlO- średnica miarodajna która wraz z mniejszymi stanowi 10% wagowych. Jeżeli współ WR=1 to średnice takie same, im współ większy stosunek mniejszy i odwrotnie, im stosunek mniejszy tym lepiej.

Uziamienie inne a stężenie taki same na górze duże a na dole małe - przepływ od góiy do dołu niskie parametry WR Porowatość warstwy - pusta przestrzeń Filtry dla różnych zawiesin:

1-powolne zatrzymywanie zawiesin i filtracja procesy biologiczne - biodegradacja (woda surowa), duży wpół YVR= 1,8-3, dl0= 0,25-0,35mm, wysokość złoża 1,7-2 m, prędkość filtracji 0,1-0,2

2- pośpieszny stosowany do koagulacji YVR= 1,25-1,75, dl0= 0,35 0,5mm, wysokość złoża 0,5-0,9m

3-    filtr p koagulacji płukany wodą i powietrzem WR= 1,25-1,75, dl0=0,5-0,75mm, wys. złoża 0,5-1 m

4-    pośpieszny do usuwania zanieczyszczeń z wody podziemnej YVR= 1,25-1,75, dl0= 0,75-1 mm, wys. złoża 1-1,5 m

5-    wielowarstwowe można stosowa większe prędkości przepływu WR= 1,25-1,75, wys. złoża antracyt 1/3 piasku 0,6-1 mm, wysokość warstwy piasku dlO antracyt 1-2 mm

6-    pośpieszny wielowarstwowy węgiel/piasek YVR= 1,25-1,75, dlO do piasku 0,6-1 mm, dlO do węgla aktywnego 2-4mm
