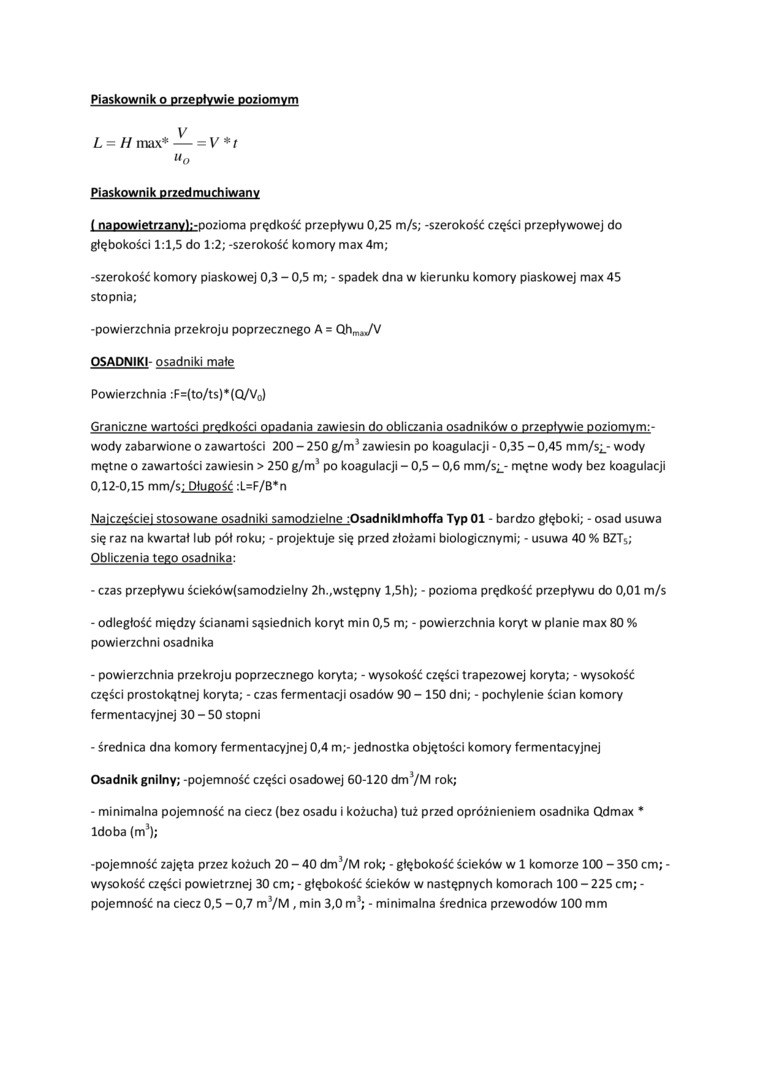

Piaskownik o przepływie poziomym

L - H max* — = V * /

Piaskownik przedmuchiwany

( naDowietrzanv):-Dozioma prędkość przepływu 0,25 m/s; -szerokość części przepływowej do głębokości 1:1,5 do 1:2; -szerokość komory max 4m;

-szerokość komory piaskowej 0,3 - 0,5 m; - spadek dna w kierunku komory piaskowej max 45 stopnia;

-powierzchnia przekroju poprzecznego A = Qh_miU/V OSADNIKI- osadniki małe Powierzchnia :F=(to/ts)*(Q/V₀)

Graniczne wartości prędkości opadania zawiesin do obliczania osadników o przepływie poziomym:-wody zabarwione o zawartości 200 - 250 g/m³ zawiesin po koagulacji - 0,35 - 0,45 mm/sj_- wody mętne o zawartości zawiesin > 250 g/m³ po koagulacji - 0,5 - 0,6 mm/s^- mętne wody bez koagulacji 0,12-0,15 mm/s; Długość :L=F/B*n

Naicześciei stosowane osadniki samodzielne :Osadniklmhoffa Typ 01 - bardzo głęboki; - osad usuwa się raz na kwartał lub pół roku; - projektuje się przed złożami biologicznymi; - usuwa 40 % BZT_S; Obliczenia tego osadnika:

-    czas przepływu ścieków(samodzielny 2h.,wstępny l,5h); - pozioma prędkość przepływu do 0,01 m/s

-    odległość między ścianami sąsiednich koryt min 0,5 m; - powierzchnia koryt w planie max 80 % powierzchni osadnika

-    powierzchnia przekroju poprzecznego koryta; - wysokość części trapezowej koryta; - wysokość części prostokątnej koryta; - czas fermentacji osadów 90 - 150 dni; - pochylenie ścian komory fermentacyjnej 30 - 50 stopni

-    średnica dna komory fermentacyjnej 0,4 m;-jednostka objętości komory fermentacyjnej Osadnik gnilny; -pojemność części osadowej 60-120 dm³/M rok;

-    minimalna pojemność na ciecz (bez osadu i kożucha) tuż przed opróżnieniem osadnika Qdmax * ldoba (m³);

-pojemność zajęta przez kożuch 20 - 40 dm³/M rok; - głębokość ścieków w 1 komorze 100 - 350 cm; -wysokość części powietrznej 30 cm; - głębokość ścieków w następnych komorach 100 - 225 cm; -pojemność na ciecz 0,5 -0,7 m³/M , min 3,0 m³; - minimalna średnica przewodów 100 mm
