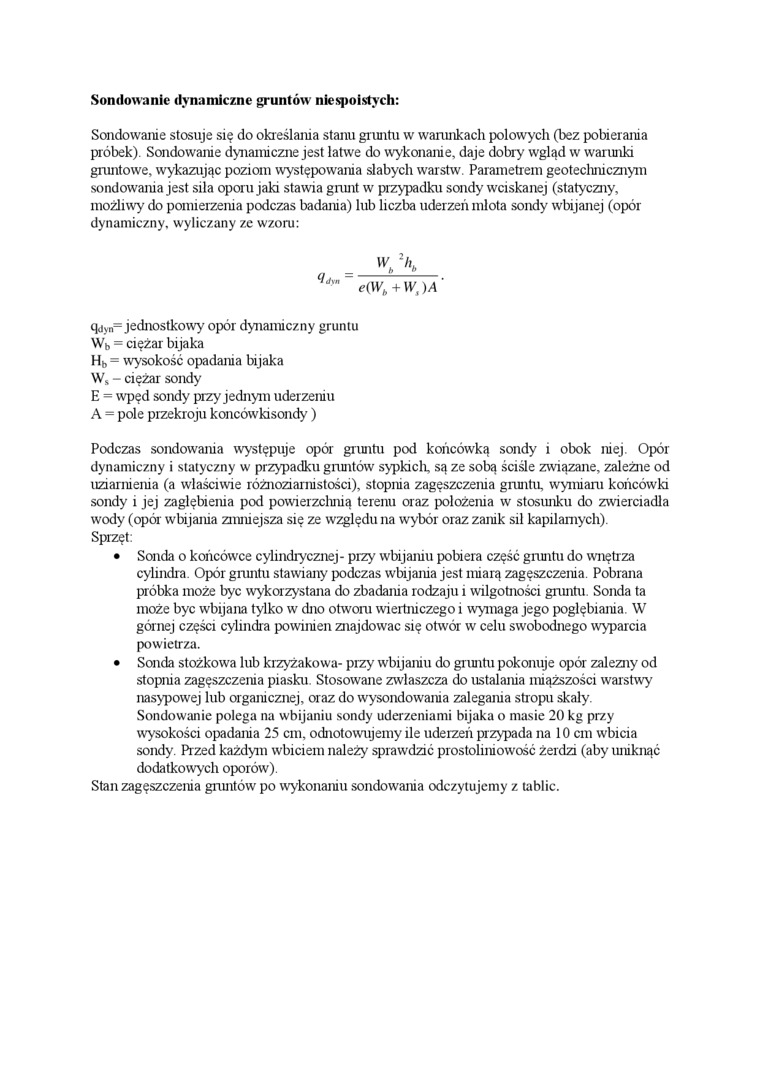

Sondowanie dynamiczne gruntów niespoistych:

Sondowanie stosuje się do określania stanu gruntu w warunkach polowych (bez pobierania próbek). Sondowanie dynamiczne jest łatwe do wykonanie, daje dobry wgląd w warunki gruntowe, wykazując poziom występowania słabych warstw Parametrem geotechnicznym sondowania jest siła oporu jaki stawia grunt w przypadku sondy wciskanej (statyczny, możliwy do pomierzenia podczas badania) lub liczba uderzeń miota sondy wbijanej (opór dynamiczny, wyliczany ze wzoru:

‘/z™

%i>n= jednostkowy opór dynamiczny gruntu W_b = ciężar bijaka H_b = wysokość opadania bijaka W, - ciężar sondy

E = wpęd sondy pizy jednym uderzeniu A = pole przekroju koncówkisondy)

Podczas sondowania występuje opór gruntu pod końcówką sondy i obok niej. Opór dynamiczny i statyczny w przypadku gnintów sypkich, są ze sobą ściśle związane, zależne od uziarnienia (a właściwie różnoziarnistości), stopnia zagęszczenia grantu, wymiani końcówki sondy i jej zagłębienia pod powierzchnia terenu oraz położenia w stosunku do zwierciadła wody (opór wbijania zmniejsza się ze w'zględu na wybór oraz zanik sil kapilarnych)

Sprzęt:

•    Sonda o końcówce cylindrycznej- przy wbijaniu pobiera część grantu do wnętrza cylindra. Opór gruntu stawiany podczas wbijaiua jest miarą zagęszczenia. Pobrana próbka może byc wykorzystana do zbadania rodzaju i wilgotności grantu Sonda ta może byc wbijana tylko w dno otworu wiertniczego i wymaga jego pogłębiania W górnej części cylindra powinien znajdować się otwór w celu swobodnego wyparcia powietrza.

•    Sonda stożkowa lub krzyżakowa- przy wbijaniu do gruntu pokonuje opór zalezny od stopnia zagęszczenia piasku Stosowane zwłaszcza do ustalania miąższości war stwy nasypowej lub organicznej, oraz do wysondowania zalegania stropu skały.

Sondowanie polega na wbijaniu sondy uderzeniami bijaka o masie 20 kg przy wysokości opadania 25 cm, odnotowujemy ile uderzeń przypada na 10 cm wbicia sondy. Przed każdym wbiciem należy sprawdzić prostoliniowość żerdzi (aby uniknąć dodatkowych oporów).

Stan zagęszczenia gruntów po wykonaniu sondowania odczytujemy z tablic.
