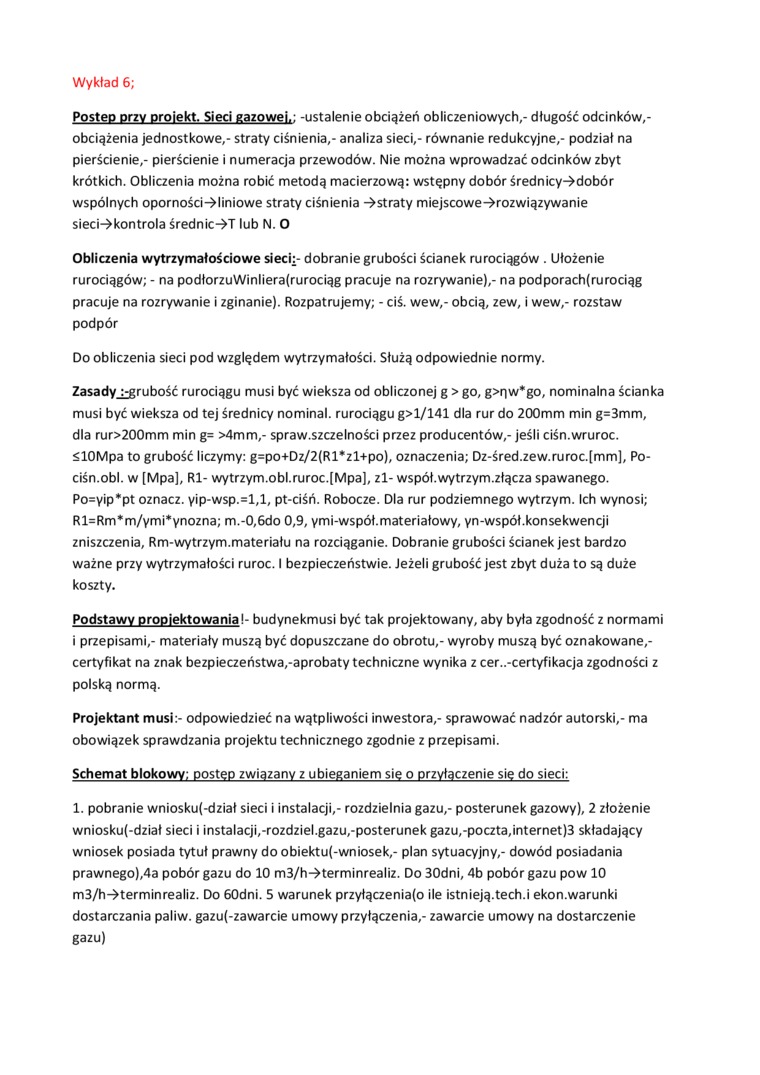

Wykład 6;

Postęp przy projekt. Sieci gazowej.; -ustalenie obciążeń obliczeniowych,- długość odcinków,-obciążenia jednostkowe,- straty ciśnienia,- analiza sieci,- równanie redukcyjne,- podział na pierścienie,- pierścienie i numeracja przewodów. Nie można wprowadzać odcinków zbyt krótkich. Obliczenia można robić metodą macierzową: wstępny dobór średnicy->dobór wspólnych oporności-Hiniowe straty ciśnienia ->straty miejscowe->rozwiązywanie sieci->kontrola średnic-^T lub N. O

Obliczenia wytrzymałościowe sieci:- dobranie grubości ścianek rurociągów . Ułożenie rurociągów; - na podłorzuWinliera(rurociąg pracuje na rozrywanie),- na podporach(rurociąg pracuje na rozrywanie i zginanie). Rozpatrujemy; - ciś. wew,- obcią, zew, i wew,- rozstaw podpór

Do obliczenia sieci pod względem wytrzymałości. Służą odpowiednie normy.

Zasady :-grubość rurociągu musi być większa od obliczonej g > go, g>r)w*go, nominalna ścianka musi być większa od tej średnicy nominał, rurociągu g>l/141 dla rur do 200mm min g=3mm, dla rur>200mm min g= >4mm,- spraw.szczelności przez producentów,- jeśli ciśn.wruroc. <10Mpa to grubość liczymy: g=po+Dz/2(Rl*zl+po), oznaczenia; Dz-śred.zew.ruroc.[mm], Po-ciśn.obl. w [Mpa], Rl- wytrzym.obl.ruroc.[Mpa], zl- współ.wytrzym.złącza spawanego. Po=yip*pt oznacz. yip-wsp.=l,l, pt-ciśń. Robocze. Dla rur podziemnego wytrzym. Ich wynosi; Rl=Rm*m/ymi*ynozna; m.-0,6do 0,9, ymi-współ.materiałowy, yn-współ.konsekwencji zniszczenia, Rm-wytrzym.materiału na rozciąganie. Dobranie grubości ścianek jest bardzo ważne przy wytrzymałości ruroc. I bezpieczeństwie. Jeżeli grubość jest zbyt duża to są duże koszty.

Podstawy propjektowania!- budynekmusi być tak projektowany, aby była zgodność z normami i przepisami,- materiały muszą być dopuszczane do obrotu,- wyroby muszą być oznakowane,-certyfikat na znak bezpieczeństwa,-aprobaty techniczne wynika z cer..-certyfikacja zgodności z polską normą.

Projektant musi:- odpowiedzieć na wątpliwości inwestora,- sprawować nadzór autorski,- ma obowiązek sprawdzania projektu technicznego zgodnie z przepisami.

Schemat blokowy; postęp związany z ubieganiem się o przyłączenie się do sieci:

1. pobranie wniosku(-dział sieci i instalacji,- rozdzielnia gazu,- posterunek gazowy), 2 złożenie wniosku(-dział sieci i instalacji,-rozdziel.gazu,-posterunek gazu,-poczta,internet)3 składający wniosek posiada tytuł prawny do obiektu(-wniosek,- plan sytuacyjny,- dowód posiadania prawnego),4a pobór gazu do 10 m3/h->terminrealiz. Do 30dni, 4b pobór gazu pow 10 m3/h->terminrealiz. Do 60dni. 5 warunek przyłączenia(o ile istnieją.tech.i ekon.warunki dostarczania paliw. gazu(-zawarcie umowy przyłączenia,- zawarcie umowy na dostarczenie gazu)
