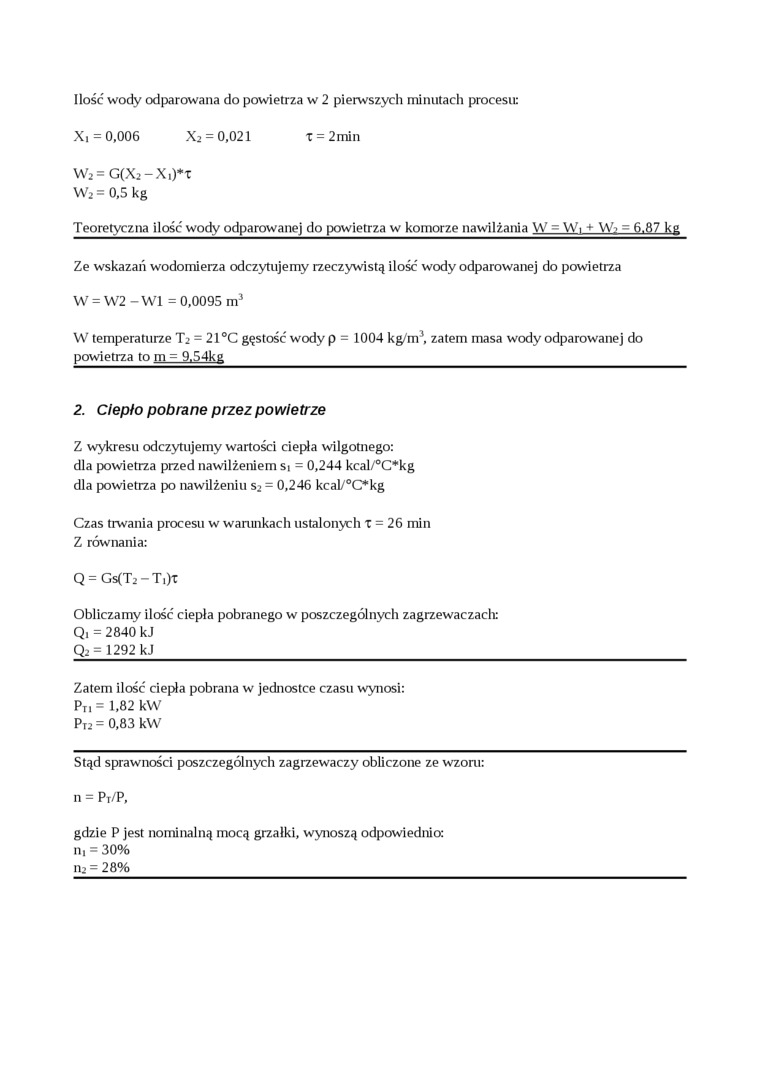

Ilość wody odparowana do powietrza w 2 pierwszych minutach procesu:

X, = 0,006 X2 = 0,021    X = 2 min

YV2=G(X2-X,)*x W2 = 0,5 kg

Teoretyczna ilość wody odparowanej do powietrza w komorze nawilżania W = Wi + W:> = 6.87 kg

Ze wskazań wodomierza odczytujemy rzeczywistą ilość wody odparowanej do powietrza W = W2 - W1 =0,0095 m3

W temperaturze T2 = 21°C gęstość wody p = 1004 kg/mł, zatem masa wody odparowanej do powietrza to m = 9.54ke_

2. Ciepło pobrane przez powietrze

Z wykresu odczytujemy wartości ciepła wilgotnego: dla powietrza przed nawilżeniem Si = 0,244 kcal/°C*kg dla powietrza po nawilżeniu s2 = 0,246 kcal/°Ckg

Czas trwania procesu w warunkach ustalonych X = 26 min Z równania:

Q = Gs(T2-Ti)x

Obliczamy ilość ciepła pobranego w poszczególnych zagrzewaćzach: Q, = 2840 kJ

Q2= 1292 kJ_

Zatem ilość ciepła pobrana w jednostce czasu wynosi: Pn = 1,82 kW Pt2 = 0,83 kW

Stąd sprawności poszczególnych zagrzewaczy obliczone ze wzoru: n = PT/P,

gdzie P jest nominalną mocą grzałki, wynoszą odpowiednia n, = 30% n2 = 28%
