■ kombinowane - automatycznie: licznik rozkazów, rejestry specjalne; programista: rejestry wspólnego przeznaczenia.

4) identyfikacja przerwania - procesor uaktywnia linie odpowiedzi na przerwanie (Int Ack - interrupt acknowledge).

Do procesora:

-    numer przerwania (procesor prześle go magistralą danych),

-    adres przerwania.

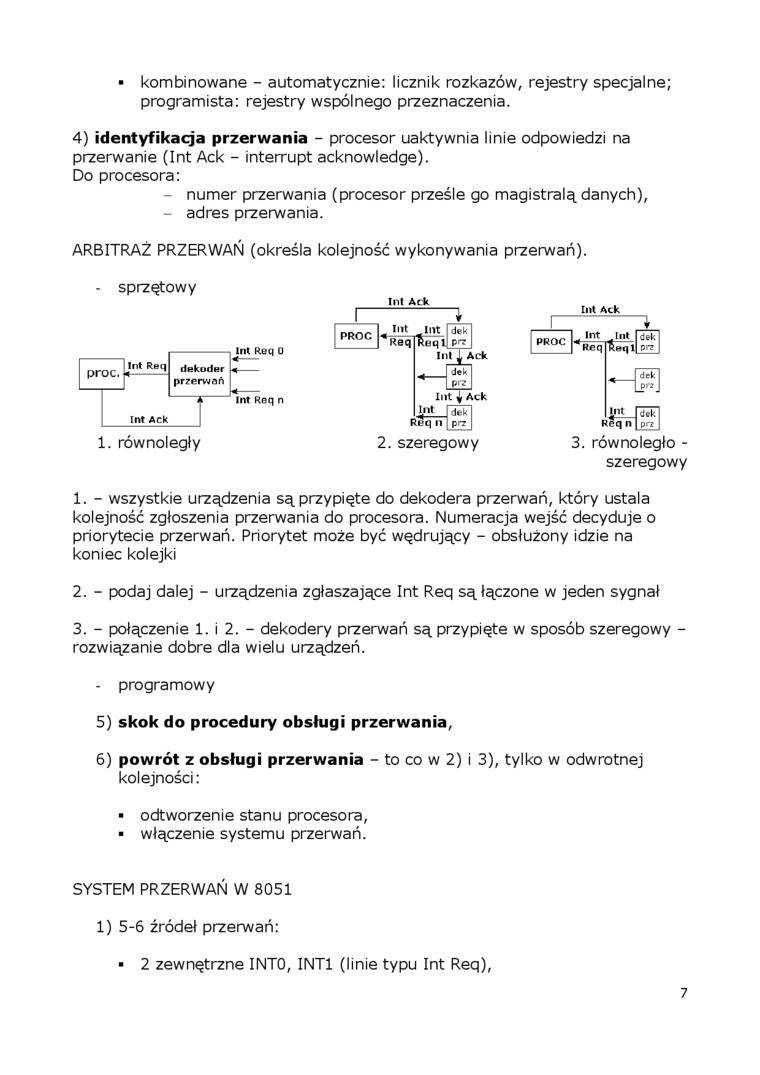

ARBITRAŻ PRZERWAŃ (określa kolejność wykonywania przerwań).

- sprzętowy

		Int Req	dekoder pr?erwań		Jut Ruq 0
	Int Ack				Int Req n

1. równoległy

szeregowy

szeregowy

Int j Ack lt

R*?q n | pn |

1. - wszystkie urządzenia są przypięte do dekodera przerwań, który ustala kolejność zgłoszenia przerwania do procesora. Numeracja wejść decyduje o priorytecie przerwań. Priorytet może być wędrujący - obsłużony idzie na koniec kolejki

2. - podaj dalej - urządzenia zgłaszające Int Reg są łączone w jeden sygnał

3. - połączenie 1. i 2. - dekodery przerwań są przypięte w sposób szeregowy -rozwiązanie dobre dla wielu urządzeń.

- programowy

5)    skok do procedury obsługi przerwania,

6)    powrót z obsługi przerwania - to co w 2) i 3), tylko w odwrotnej kolejności:

■    odtworzenie stanu procesora,

■    włączenie systemu przerwań.

SYSTEM PRZERWAŃ W 8051

1) 5-6 źródeł przerwań:

■ 2 zewnętrzne INTO, INT1 (linie typu Int Reg),

7
