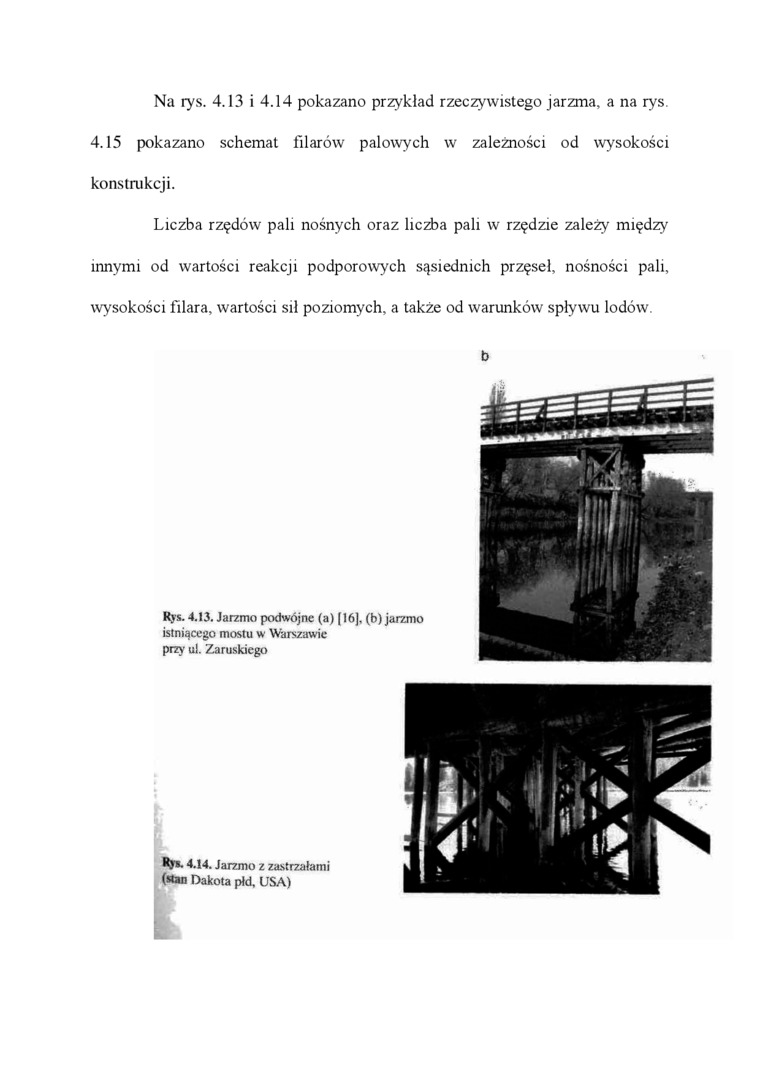

Na rys. 4.13 i 4.14 pokazano przykład rzeczywistego jarzma, a na rys. 4.15 pokazano schemat filarów palowych w zależności od wysokości konstrukcji.

Liczba rzędów pali nośnych oraz liczba pali w rzędzie zależy między innymi od wartości reakcji podporowych sąsiednich przęseł, nośności pali, wysokości filara, wartości sił poziomych, a także od warunków spływu lodów.

b

Rys. 4.13. Jarzmo podwójne (a) (16], (b) jarzmo islniącego mostu w Warszawie przy ul. Zaruskiego

Ryi.4. 14. Jarzmo z zastrzałami («an Dakota płd, USA)
