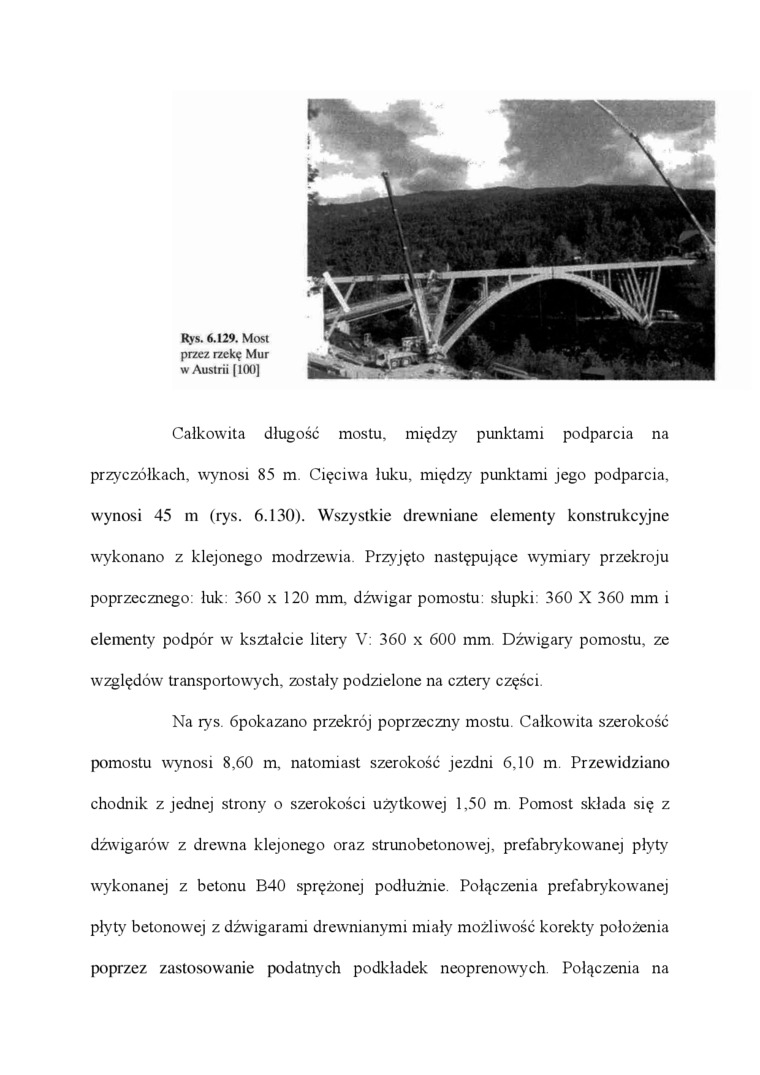

Rys. 6.129. Most przez rzekę Mur w Austrii [ 100]

Całkowita długość mostu, między punktami podparcia na przyczółkach, wynosi 85 m Cięciwa łuku, między punktami jego podparcia, wynosi 45 m (rys. 6.130). Wszystkie drewniane elementy konstrukcyjne wykonano z klejonego modrzewia Przyjęto następujące wymiary przekroju poprzecznego: luk: 360 x 120 mm, dźwigar pomostu: słupki: 360 X 360 mm i elementy podpór w kształcie litery V: 360 x 600 mm Dźwigary pomostu, ze względów transportowych, zostały podzielone na cztery części

Na rys. ópokazano przekrój poprzeczny mostu Całkowita szerokość pomostu wynosi 8,60 m, natomiast szerokość jezdni 6,10 m Przewidziano chodnik z jednej strony o szerokości użytkowej 1,50 m Pomost składa się z dźwigarów z drewna klejonego oraz strunobetonowej, prefabrykowanej płyty wykonanej z betonu B40 sprężonej podłużnie. Połączenia prefabrykowanej płyty betonowej z dźwigarami drewnianymi miały możliwość korekty położenia poprzez zastosowanie podatnych podkładek neoprenowych Połączenia na
