-    w złączu znajdują się co najmniej 3 gwoździe,

-    zagłębienie gwoździa wynosi co najmniej 1 OJ,

-    połączenie me jest stosowane w warunkach 3 kłasy użytkowania,

-    rozstaw gwoździ i odległości od krawędzi spełniają warunki opisane w

tablicy 8-17, a oznaczenia na rys. 8.41.

i - max

Id

(l3J-30)-^-

(8.150)

gdzie:

t - minimalna grubość elementu drewnianego, tak aby uniknąć wstępnego nawiercania [mm],

p₄ - charakterystyczna gęstość drewna [kg/m'], d - średnica gwoździa [mm |.

0° Sas 180° (3)

-90° SaS 90°

(1)

90°SaS 270°

(2)

180°sas 360°

(4)

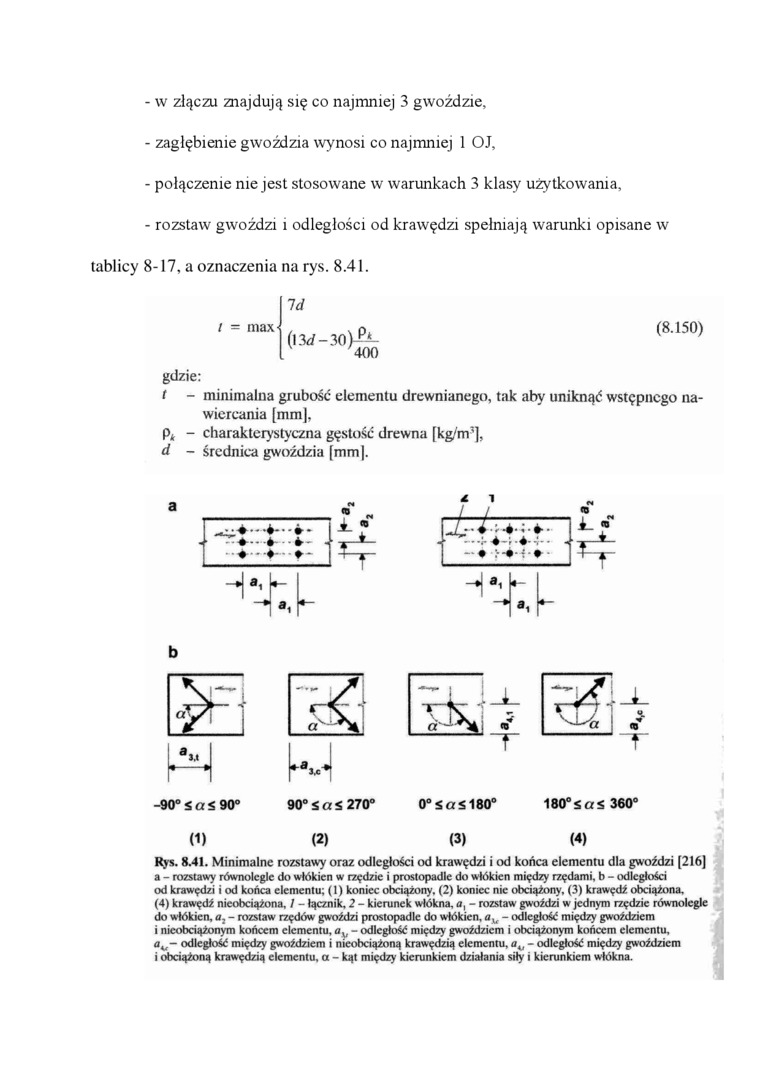

Rys. 8.41. Minimalne rozstawy oraz odległości od krawędzi i od końca elementu dla gwoździ [216] a - rozstawy równolegle do włókien w rzędzie i prostopadle do włókien między rzędami, b - odległości od krawędzi i od końca elementu; (1) koniec obciążony. (2) koniec nic obciążony. (3) krawędź obciążona.

(4) krawędź nieobciążona, / - łącznik, 2 - kierunek włókna, a, - rozstaw gwoździ w jednym rzędzie równolegle do włókien, a₂ - rozstaw rzędów gwoździ prostopadle do włókien, a_u - odległość między gwoździem i nicobciążonym końcem elementu, a_y - odległość między gwoździem i obciążonym końcem elementu, a^~ odległość między gwoździem i nieobciążoną krawędzią elementu, a_v - odległość między gwoździem i obciążoną krawędzią elementu, a - kąt między kierunkiem działania siły i kierunkiem włókna.
