q ,= 3.0 kN fu ²

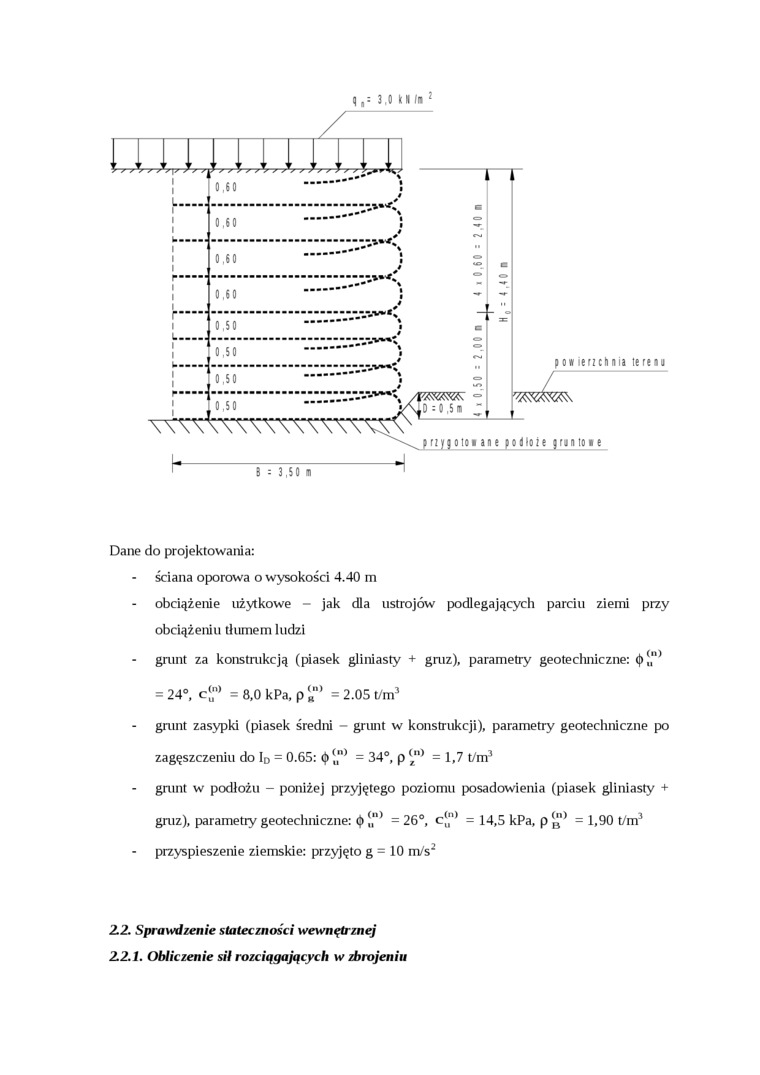

Dane do projektowania:

ściana oporowa o wysokości 4.40 m

obciążenie użytkowe - jak dla ustrojów podlegających parciu ziemi przy obciążeniu tłumem ludzi

grunt za konstrukcją (piasek gliniasty + gruz), parametry geotechniczne: <J>!.^n> = 24°, c⁽uⁿ⁾ =8,0kPa, pi^n> = 2.05 t/m³

grunt zasypki (piasek średni - grunt w konstrukcji), parametry geotechniczne po zagęszczeniu do I_D = 0.65: <j»^<uⁿ⁾ = 34°, p _zⁿ⁾ = 1,7 t/m³

grunt w podłożu - poniżej przyjętego poziomu posadowienia (piasek gliniasty + gruz), parametry geotechniczne: <> !,^,ł> = 26°, c[,ⁿ⁾ = 14,5 kPa, p 3⁾ = 1,90 t/m³ przyspieszenie ziemskie: przyjęto g = 10 m/s²

22. Sprawdzenie stateczności wewnętrznej 2.2.1. Obliczenie sil rozciągających w zbrojeniu
