d

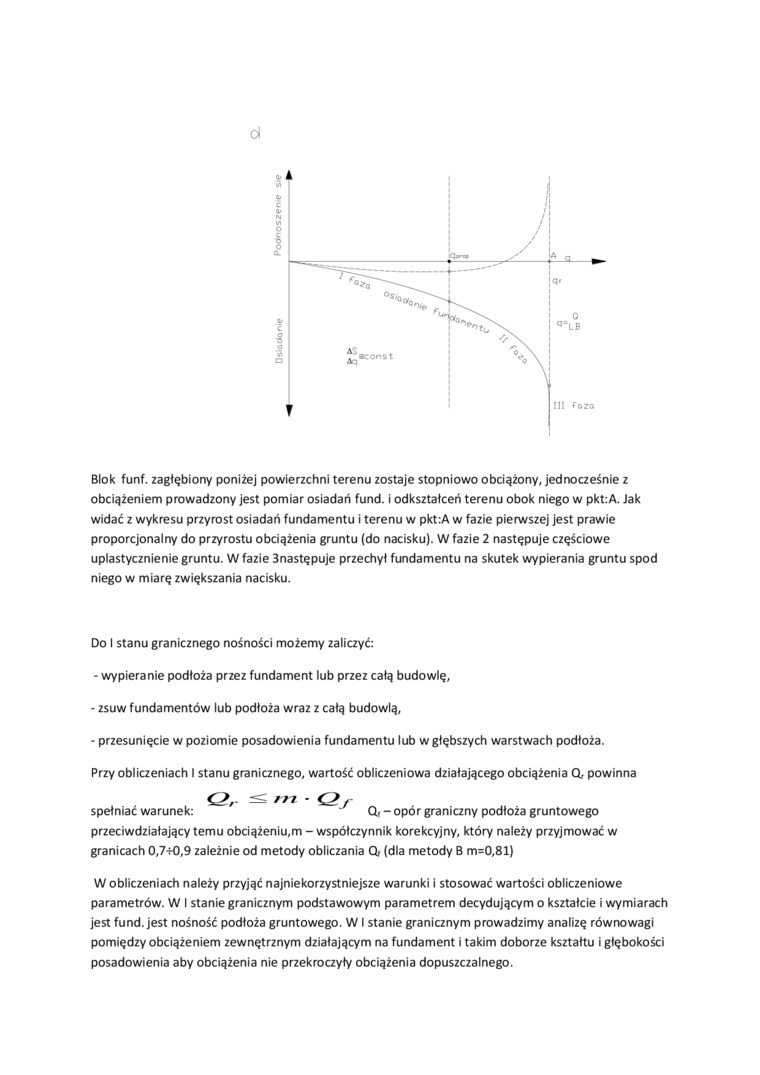

Blok funf. zagłębiony poniżej powierzchni terenu zostaje stopniowo obciążony, jednocześnie z obciążeniem prowadzony jest pomiar osiadań fund. i odkształceń terenu obok niego w pkt:A. Jak widać z wykresu przyrost osiadań fundamentu i terenu w pkt:A w fazie pierwszej jest prawie proporcjonalny do przyrostu obciążenia gruntu (do nacisku). W fazie 2 następuje częściowe uplastycznienie gruntu. W fazie 3następuje przechył fundamentu na skutek wypierania gruntu spod niego w miarę zwiększania nacisku.

Do I stanu granicznego nośności możemy zaliczyć:

-    wypieranie podłoża przez fundament lub przez całą budowlę,

-    zsuw fundamentów lub podłoża wraz z całą budowlą,

-    przesunięcie w poziomie posadowienia fundamentu lub w głębszych warstwach podłoża.

Przy obliczeniach I stanu granicznego, wartość obliczeniowa działającego obciążenia O, powinna Qr ^ *** * C2r

spełniać warunek:    Q, - opór graniczny podłoża gruntowego

przeciwdziałający temu obciążeniu,m - współczynnik korekcyjny, który należy przyjmować w granicach 0,7-K),9 zależnie od metody obliczania 0/ (dla metody B m=0,81)

W obliczeniach należy przyjąć najniekorzystniejsze warunki i stosować wartości obliczeniowe parametrów. W I stanie granicznym podstawowym parametrem decydującym o kształcie i wymiarach jest fund. jest nośność podłoża gruntowego. WI stanie granicznym prowadzimy analizę równowagi pomiędzy obciążeniem zewnętrznym działającym na fundament i takim doborze kształtu i głębokości posadowienia aby obciążenia nie przekroczyły obciążenia dopuszczalnego.
