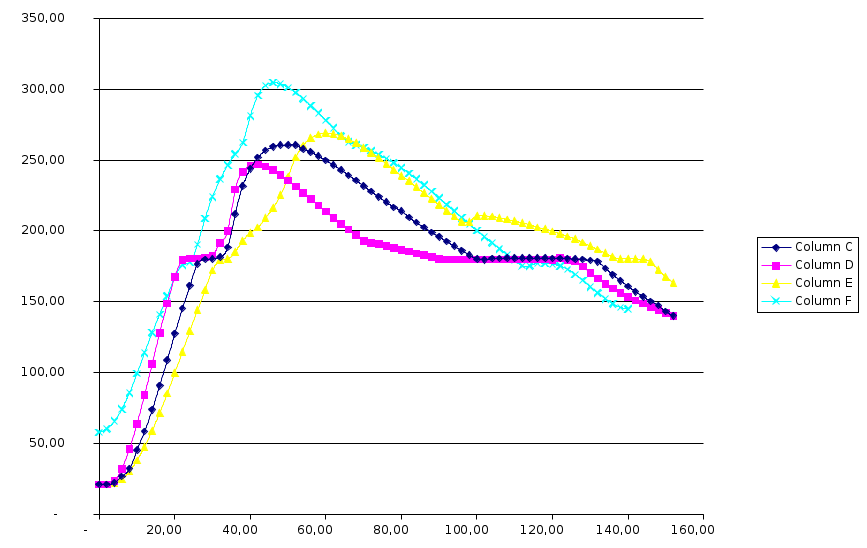

Sheet 1: Wyniki

stezenie Sn %	60	70	90	25
czas	próbka 1	próbka 2	próbka 3
0,00	20,97	20,89	20,95	57,81
2,00	21,00	20,92	20,99	60,37
4,00	22,27	23,30	21,70	65,60
6,00	26,71	32,02	24,66	74,25
8,00	32,00	46,09	30,22	85,68
10,00	45,16	63,80	38,01	99,23
12,00	58,34	84,20	47,68	113,98
14,00	73,68	106,16	58,95	128,06
16,00	90,67	128,09	71,59	141,00
18,00	108,74	148,70	85,26	153,86
20,00	127,25	167,44	99,70	167,36
22,00	145,16	179,50	114,51	176,09
24,00	161,16	180,44	129,31	177,85
26,00	176,58	180,59	144,01	190,47
28,00	179,91	181,13	158,24	208,66
30,00	180,11	182,56	172,16	224,13
32,00	181,58	191,54	179,36	236,48
34,00	188,36	200,00	179,96	246,34
36,00	211,93	229,18	185,33	254,22
38,00	231,61	241,75	192,91	262,50
40,00	243,93	246,14	198,72	281,19
42,00	251,81	246,89	202,42	295,73
44,00	256,69	245,53	208,98	302,59
46,00	259,42	242,86	216,27	304,66
48,00	260,56	239,44	225,24	303,86
50,00	260,48	235,46	238,31	301,29
52,00	260,54	231,25	251,78	297,60
54,00	257,76	226,87	260,42	293,20
56,00	255,48	222,42	265,50	288,34
58,00	252,77	218,01	268,11	283,20
60,00	249,71	213,61	268,94	277,86
62,00	246,37	209,27	268,46	272,44
64,00	242,87	205,06	266,95	266,98
66,00	239,23	200,94	264,71	262,72
68,01	235,46	196,95	261,92	260,58
70,01	231,67	193,08	258,66	258,73
72,00	227,80	191,32	255,11	256,41
74,00	223,98	190,70	251,31	253,86
76,01	220,30	189,37	247,37	251,07
78,00	216,60	188,02	243,00	247,95
80,00	214,00	186,74	239,00	244,44
82,00	209,37	185,42	235,02	240,62
84,00	205,85	184,14	230,79	236,53
86,00	202,38	182,86	226,59	232,24
88,01	199,00	181,60	222,41	227,77
90,00	195,76	180,37	218,28	223,19
92,00	192,40	179,82	214,19	218,53
94,00	189,18	179,85	210,16	213,87
96,01	186,01	179,86	206,20	209,23
98,01	182,91	179,85	206,51	204,67
100,00	180,10	179,86	210,66	200,20
102,00	179,65	179,83	210,75	195,81
104,00	180,45	179,83	210,18	191,58
106,00	180,59	179,83	209,21	187,35
108,00	180,66	179,82	208,05	183,28
110,00	180,70	179,79	206,86	179,33
112,00	180,72	179,80	205,66	175,46
114,00	180,75	179,77	204,31	175,44
116,01	180,71	179,75	202,50	177,24
118,00	180,70	179,71	201,25	177,12
120,00	180,63	179,66	199,66	176,50
122,00	180,50	181,04	197,97	175,15
124,01	180,28	179,36	196,08	172,84
126,00	180,05	178,44	194,24	169,32
128,00	179,76	174,97	191,71	165,12
130,00	179,22	170,39	189,32	160,61
132,00	178,17	166,36	186,80	156,19
134,00	173,54	162,69	184,18	152,06
136,00	168,98	159,42	181,49	148,50
138,00	164,76	156,31	180,28	145,96
140,00	160,82	153,50	180,27	144,70
142,00	157,05	150,99	180,20
144,00	153,54	148,65	179,96
146,00	150,27	146,41	178,08
148,00	147,27	144,23	172,41
150,00	143,00	142,09	167,63
152,00	140,00	140,01	163,28

---

Sheet 2: Obliczenia

Ćwiczenie wykonał : Zdrojewski Jacek
Rok : III
Zespół : I
Data : 28.03.2003
		Laboratorium z chemii fizycznej
Temat :	Diagram fazowy Sn-Pb
1. Cel ćwiczenia
Ćwiczenie ma na celu zapoznanie się ze sposobem wyznaczania diagramów fazowych z wykorzystaniem metody analizy termicznej.
2.Sposób wykonania ćwiczenia.
W przeprowadzonym ćwiczeniu wykorzystane zostały cztery stopy Sn-Pb o następójących składach 25%,60%,70%,90% Sn.Stopy te umieszczono w pojemnikach wyknanych z materiału ceramicznego, podgrzewanych oporowo.Temperatura grzania każdego stopu z osobna rególowana była za pomocą transformatorów nastawianych recznie.Temperature mierzono za pomoca termopar chromel-alumel umieszczonych w stopach, połączonych z urządzeniem elektronicznym automaty- cznie zczytójącym temperatury stopów co dwie minuty i przesyłajacym je do komputera.Wyniki pomiarów rejestrowane były na komputerze wraz z krzywymi obrazującymi zmiany.Po nagrzaniu stopów do temperatury topnienia grzanie przerwano a termopary umieszczono na wysokości 1 cm powyżej dna naczynia ze stopem i rozpoczęto chłodzenie, prowa- dząc dalszą rejestrację zmian temperatury.Pomiar prowadzono do momentu uzyskania temperatury stopów w której są one już z pewnością w całości ciałem stałym.
3.Wyniki pomiarów i ich opracowanie.
		Skład stopu 1-60% Sn	Skład stopu 2- 70% Sn	Skład stopu 3- 90% Sn
	Czas [min]	Temperatura w [oC]	Temperatura w [oC]	Temperatura w [oC]
						I - poczodan		70%	90%
	0	20	20	19		0		0	0
	1	20	20	20		0		1	0
	2	20	21	20		1		3	1
	3	21	24	21		2		4	2
	4	23	28	22		3		5	3
	5	26	33	25		4		6	4
	6	30	39	29		4		7	5
	7	34	46	34		5		8	6
	8	39	54	39		6		8	6
	9	45	62	46		6		8	7
	10	51	70	53		7		9	8
	11	58	79	61		7		9	8
	12	65	88	69		8		9	9
	13	72	97	78		8		9	9
	14	80	106	87		8		9	9
	15	88	115	97		8		9	10
	16	97	124	106		9		9	10
	17	105	132	116		9		8	10
	18	114	141	126		9		8	10
	19	122	149	136		8		8	10										nr.	Sn%	Pb %	załamanie	przystanek
	20	131	156	146		8		7	10										1	60	40	177
	21	139	164	156		8		7	10										2	70	30	176	199
	22	147	171	167		8		5	7										3	90	10	204
	23	155	175	174		8		0	2
	24	163	176	176		7		0	1
	25	171	176	178		5		0	3
	26	176	176	181		1		0	5
	27	177	176	186		0		0	5
	28	177	176	191		0		0	4
	29	177	176	195		0		0	4
	30	177	176	200		1		0	5
	31	178	176	205		2		0	5
	32	180	176	210		4		0	6
	33	184	176	216		7		5	7
	34	191	181	223		8		10	8
	35	199	191	231		10		7	10
	36	209	197	241		9		5	11
	37	217	202	252		7		4	10
	38	225	206	262		6		5	9
	39	231	210	271		5		4	7
	40	236	214	277		4		3	5
	41	240	217	283		3		2	4
	42	243	218	287		2		1	3
	43	246	219	290		2		0	2
	44	248	219	293		1		0	2
	45	249	219	294		1		-1	1
	46	250	218	295		0		-1	0
	47	250	217	296		0		-1	0
	48	250	216	296		0		-1	0
	49	250	215	295		0		-2	-1
	50	250	213	294		-1		-2	-1
	51	249	211	294		-1		-2	-1
	52	248	209	292		-1		-2	-1
	53	247	207	291		-1		-2	-2
	54	246	205	289		-1		-2	-2
	55	245	203	288		-1		-2	-2
	56	243	201	286		-1		-2	-2
	57	242	199	284		-2		-2	-2
	58	240	196	282		-2		-1	-2
	59	239	196	280		-2		0	-2
	60	237	195	277		-2		-1	-2
	61	235	194	275		-2		-1	-2
	62	233	193	273		-2		-1	-2
	63	232	192	271		-2		-1	-2
	64	230	191	268		-2		-1	-2
	65	228	190	266		-2		-1	-2
	66	226	189	263		-2		-1	-2
	67	224	188	261		-2		-1	-2
	68	222	186	259		-2		-1	-2
	69	220	185	256		-2		-1	-2
	70	219	184	254		-2		-1	-2
	71	217	183	251		-2		-1	-2
	72	215	182	249		-2		-1	-2
	73	213	181	247		-2		-1	-2
	74	211	180	244		-2		-1	-2
	75	209	178	242		-2		-1	-2
	76	208	177	240		-2		-1	-2
	77	206	176	237		-2		-1	-2
	78	204	176	235		-2		0	-2
	79	202	176	233		-2		0	-2			wykres Sn -Pb -teorretyczny
	80	200	176	231		-2		0	-2			0	327	1,5	10	97,5	183	0	327
	81	199	176	228		-2		0	-2			10	300	2	50	100	232	4,5	300
	82	197	177	226		-2		0	-2			20	279,5	3	75			10	270
	83	195	177	224		-2		0	-2			40	240	4	100			12,5	250
	84	193	177	222		-2		0	-2			50	220	8	140			18	200
	85	191	177	220		-2		0	-2			60	189	10	149			19,2	183
	86	190	177	218		-2		0	-2			61,9	183	12	160			97,5	183
	87	188	177	215		-2		0	-2			70	190	16	173			98	180
	88	186	177	213		-2		0	-2			80	202	19,2	183			99,5	160
	89	185	177	211		-2		0	-2			90	220	97,5	183			100	150
	90	183	177	209		-2		0	-2			100	232
	91	181	177	207		-2		0	-2
	92	180	177	205		-2		0	-1
	93	178	177	204		-1		0	2
	94	177	177	206		0		0	2				PRZYST	ZAŁAMANIE
	95	178	177	208		0		0	1			85,8	177			177
	96	177	177	209		-1		0	0			70	176	199		199
	97	177	177	209		-1		0	0			90	204
	98	176	177	209		1		0	0
	99	177	176	209		0		0	0
	100	178	176	208		0		0	0
	101	178	176	208		0		0	-1
	102	178	176	207		0		0	-1
	103	178	176	207		0		0	-1
	104	178	176	206		0		-5	-1
	105	178	171	206		0		-3	-1
	106	178	167	205		0		-3	-1
	107	178	164	204		0		-3	-1
	108	178	161	204		0		-3	-1
	109	178	159	203		0		-3	-1
	110	178	156	202		0		-2	-1
	111	178	154	201		0		-2	-1
	112	178	151	200		0		-2	-1
	113	178	149	200		0		-2	-1
	114	178	147	199		0		-2	-1
	115	178	145	198		0		-2	-1
	116	178	143	197		0		-2	-1
	117	178	141	196		0		0	-1
	118	177	141	195		0		2	-1
	119	177	143	194		0		3	-1
	120	177	147	193		0		5	-1
	121	177	152	192		-1		6	-1
	122	176	157	191		-1		7	-1
	123	175	164	190		-2		7	-1
	124	173	171	189		-3		5	-1
	125	170	176	188		-2		0	-1
	126	167	176	186		-2		0	-1
	127	165	176	185		-2		0	-1
	128	163	176	184		-2		0	-1
	129	160	176	183		-2		0	-1
	130	158	176	181		-2		0	-1
	131	156	176	180		-2		0	-1
	132	154	176	179		-2		0	-1
	133	152	176	178		-2		4	0
	134	150	181	178		-2		12	0
	135	149	193	178		-2		-22	0
	136	147	171	178		-1		-60	0
	137	145	111	178		-2		88	0
	138	144	199	178		-2		23	0
	139	142	221	178		-2		10	0
	140	141	231	177		-2		5	-1
	141	139	236	177		-2		3	-2
	142	138	240	174		-1		2	-3
	143	136	241	172		-1		1	-2
	144	135	242	169		-1		0	-2
	145	133	242	167
4.Tabela końcowa
Nr stopu	Skład %		Temperatura oC
	Sn	Pb	załamanie	przystanek
1	25	75	262	178
2	60	40	brak	180
3	70	30	193	180
4	90	10	211	180,5
5.Zadanie
1.Ciekły stop zawierający a% = 42% CuCl w T = 773oC.
2.Stop zawierający a% = 42% CuCl znajdujący się w równowadze z kryształami związku chemicznego.
Punkt ten występuje dla temperatury T = 586oC.
III.Układ który składa się ze stałej substancji A - CuCl znajdującej się w równowadze ze stopem zawierajacym b% = 80% CuCl.
Punkt ten występuje dla temperatury T = 541oC.
IV.Równowaga faz o jednakowym składzie
Występuje dla punktów eutektycznych oznaczonych jako F i E , gdzie eutektyka ma taki sam skład co ciecz z której wykrystalizowała.
V.Równowaga trzech faz
Równowagę trzech faz obrazuje na wykresie linia ABCD.
3.Składy eutektyk
Mamy dwie eutektyki.
Eutektyka oznaczona punktem E - składa się z roztworu stałego CsCl*2CuCl oraz kryształków CsCl.Powstaje w temperaturze 533oC.Zawiera 75% CuCl i 25% CsCl.
Eutektyka oznaczona punktem F - składa się z roztworu stałego CsCl*2CuCl oraz kryształków CuCl.Powstaje w temperaturze 521oC.Zawiera 60% CuCl i 40% CsCl.
4.Krzywe chłodzenia
I	II III	IV V	VI VII	VIII
5.Stan układu zawierającego ;
c% = 10% CuCl - punkt znajduje się w polu dwufazowym ciekłe CsCl i CuCl oraz stały CsCl.
d% = 25% CuCl - punkt znajduje się na lini liquidusu przedstawiającej zależność pomiędzy temperatura równowagi fazowej a składem fazy ciekłej .
e% = 60% CuCl - punkt znajduje się w polu jednofazowym ciekłe CsCl i CuCl.
6.Temperatura krzepnięcia stopu zawierającego c% CuCl.
poczatek - 868oC
koniec - 533oC
Skład pierwszych kryształków - czyste kryształki CsCl.
7.Temperatura topnienia stopu zawierającego d% CuCl
poczatek - 533oC
koniec - 760oC
Skład pierwszych kropli jest taki sam jak skład roztworu stałego CsCl*2CuCl i wynosi ~33,3% CsCl i 66,6% CuCl.
8.Oziębiajac 2kg stopu od T1 = 773oC do T2 = 533oC, zawierającego a% substancji A-CuCl wykrystalizuje CsCl w ilości 0,58kg
Wartości odczytane z wykresu;
EG =	3,2	cm
AG =	7,85	cm
AE =	11,05	cm
EG/AE*100=	28,96	%
AG/AE*100=	71,04	%
Masa CsCl =	28,98% * 2	kg
Masa CsCl =	0,58	kg
6.Wnioski

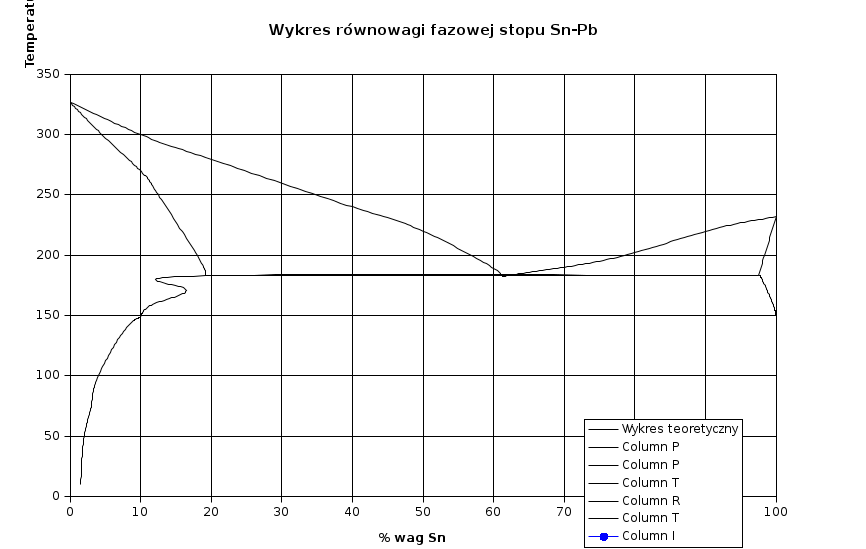

Wykres równowagi fazowej stopu Sn-Pb otrzymany w oparciu o wyniki doświadczalne jest zbliżony do teoretycznego, jednakże cały wykres zdaje się być przesunięty o kilka stopni w dół i na lewo, linia solidusu jest lekko pochylona .

---

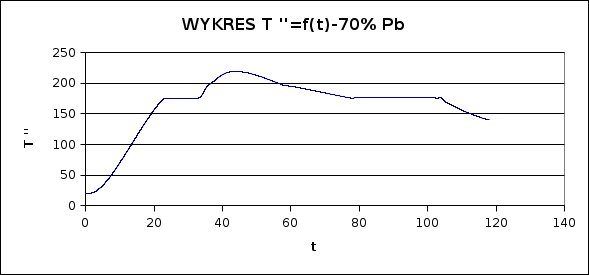

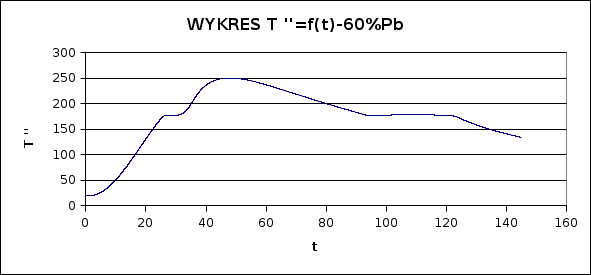

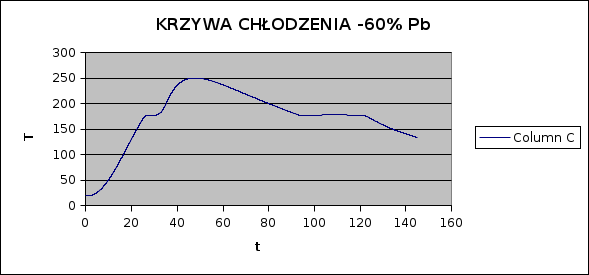

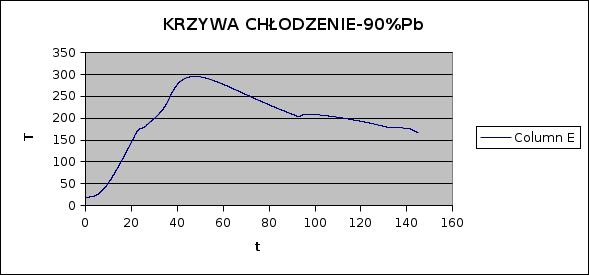

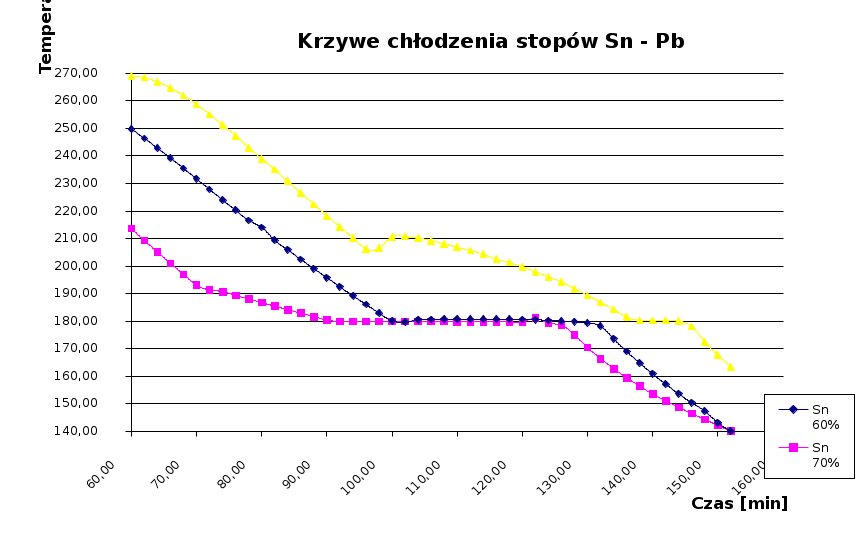

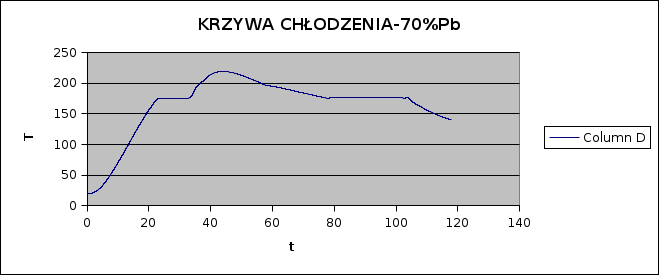

Sheet 3: Krzywa chł

---

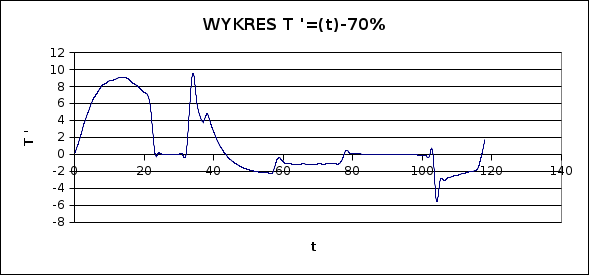

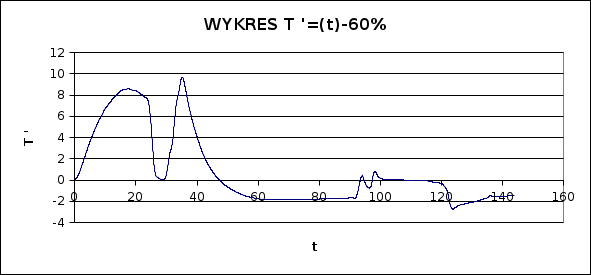

Sheet 4: I poch

---

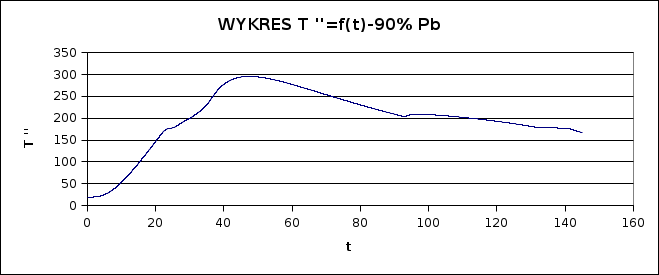

Sheet 5: II poch

---

Sheet 6: Sn-Pb

---

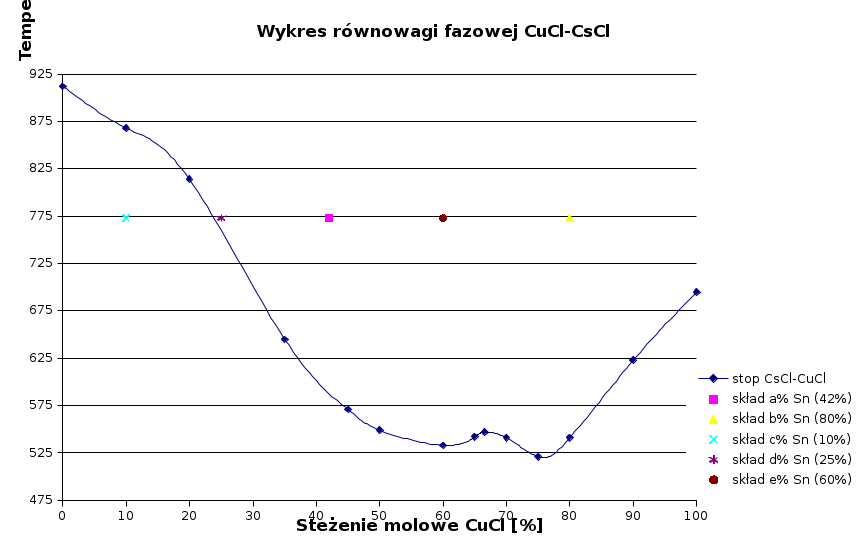

Sheet 7: Zadanie

	Tabela 5
A % molowe	T/K poczatek krystalizacji
			T1 [ K]	a	b	c	d	e	T2 [ K]
0	912		773	42	80	10	25	60	533
10	868
20	814
35	645
45	571
50	549
60	533
65	542
66,6	547
70	541
75	521
80	541
90	623
100	695

---
