Overview

Rysunek
Zależności do obliczeń
Wskaźniki pracy
Arkusz obliczeń

---

Sheet 1: Rysunek

---

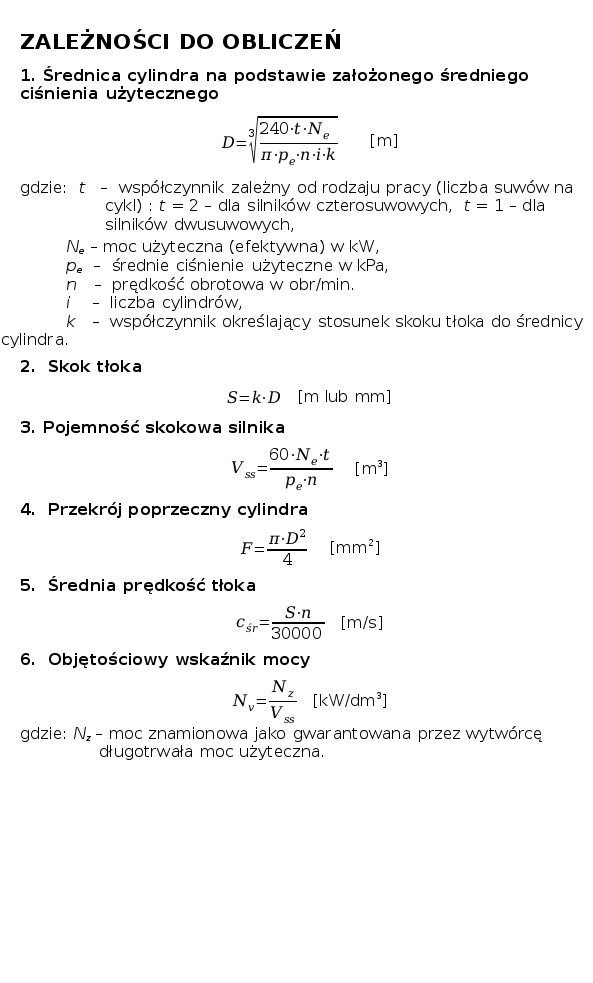

Sheet 2: Zależności do obliczeń

---

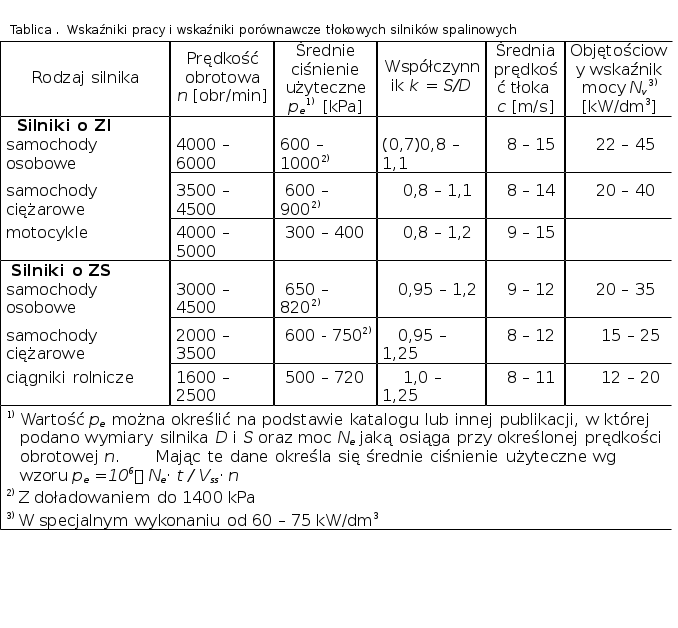

Sheet 3: Wskaźniki pracy

---

Sheet 4: Arkusz obliczeń

ARKUSZ OBLICZEŃ
ZAŁOŻENIA WSTĘPNE
Moc użyteczna silnika Ne [kW]	Liczba cylindrów silnika i	Prędkość obrotowa n [obr/min]	Ciśnienie użyteczne (efektywne) pe [kPa]	t = 2 dla silników czterosuwowych t = 1 dla silników dwusuwowych Współ-czynnik t	Współ- czynnik k	Średnia prędkość tłoka c [m/s]
25	2	4000	950	2	1,1	12
WIELKOŚCI OBLICZONE
Średnica cylindra (tłoka) D [mm]	Skok tłoka S [mm]	Pojemność skokowa silnika Vss [cm3]	Objętość skokowa 1 cylindra Vs [cm3]	Przekrój poprzeczny cylindra F [mm2]	Średnia prędkość tłoka c [m/s]	Jeżeli obliczony objętościowy wskaźnik mocy przekracza wartość zalecaną, to należy skorygować dane założeniowe Objętościowy wskaźnik mocy Nv [kW/dm3]
77,02	84,72	789,47	394,74	4659,15	11,30	31,67
1,00	Uwaga:	Obliczone wymiary zapewniają dostateczną trwałość silnik
