Tablica 2. Wskaźniki pracy i wskaźniki porównawcze tłokowych silników spalinowych
Rodzaj silnika i pojazdu	Prędkość obrotowa nN [obr/min]	Średnie ciśnienie użyteczne pe1) [kPa]	Współczyn-nik k=S/D	Średnia prędkość tłoka cśr [m/s]	Objętościowy wskaźnik mocy Nv [kW/dm3]	Wskaźnik elastyczności		Wskaźnik dynamiczny dla biegu najniższego
						momentu obrotowego	prędkości obrotowej

						eM	en	D1max
Silniki o ZI								Dla pojazdów małych przyjmować mniejsze wartości
Samochody osobowe	4000 - 6000	650 - 11002)	0,8 - 1,2	10 - 16	22 - 453)	1,10 - 1,15	1,25 - 1,80	0,25 - 0,50

Pojazdy wyczynowe4)	8000 - 10000	650 - 12002)	0,8 - 1,2	18 - 22	70 - 100	1,05 - 1,20	1,11 - 1,35	0,35 - 0,50

Motocykle	4000 - 6000	300 - 550	0,8 - 1,3	9 - 15	40 - 70	1,10 - 1,15	1,20 - 1,40	0,30 - 0,40

Silniki o ZS								Dla pojazdów małych przyjmować mniejsze wartości
Samochody osobowe	3000 - 4500	650 - 8502)	0,9 - 1,2	9 - 14	25 - 40	1,10 - 1,40	1,60 - 2,50	0,25 - 0,50

Samochody ciężarowe	2000 - 3500	600 - 7502)	0,95 - 1,25	8 - 12	15 - 30	1,05 - 1,25	1,80 - 2,10	Dla pojazdów małych przyjmować mniejsze wartości 0,35 - 0,45

1) Wartość pe można określić na podstawie katalogu lub innej publikacji, w której podano objętość skokową silnika Vss oraz moc Ne jaką osiąga on przy określonej prędkości obrotowej n. Mając te dane określa się średnie ciśnienie użyteczne wg zależności
2) Z doładowaniem do 1800 kPa.
3) W specjalnym wykonaniu od 60 do 75 kW/dm3.
4) Sportowe i wyścigowe

ARKUSZ OBLICZEŃ

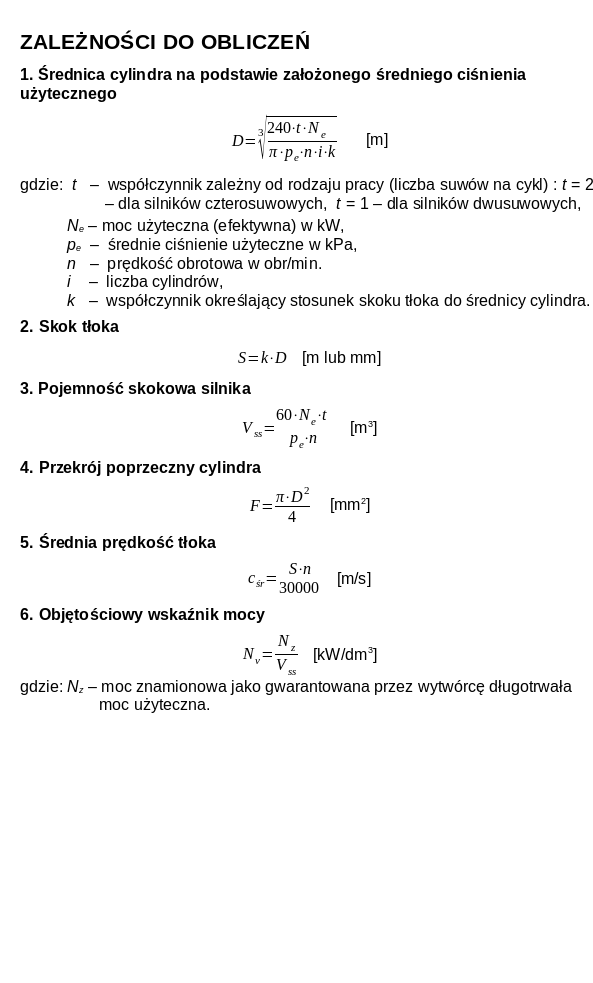

ZAŁOŻENIA WSTĘPNE

Moc użyteczna silnika Ne [kW]	Liczba cylindrów silnika i	Prędkość obrotowa n [obr/min]	Ciśnienie użyteczne (efektywne) pe [kPa]	t = 2 dla silników czterosuwowych t = 1 dla silników dwusuwowych Współ-czynnik t	Współ- czynnik k	Średnia prędkość tłoka c [m/s]
25	2	4000	950	2	1.1	12

WIELKOŚCI OBLICZONE

Średnica cylindra (tłoka) D [mm]	Skok tłoka S [mm]	Pojemność skokowa silnika Vss [cm3]	Objętość skokowa 1 cylindra Vs [cm3]	Przekrój poprzeczny cylindra F [mm2]	Średnia prędkość tłoka c [m/s]	Jeżeli obliczony objętościowy wskaźnik mocy przekracza wartość zalecaną, to należy skorygować dane założeniowe Objętościowy wskaźnik mocy Nv [kW/dm3]
77.02	84.72	789.47	394.74	4659.15	11.30	31.67

1.00	Uwaga:	Obliczone wymiary zapewniają dostateczną trwałość silnik
