Wydział Fizyki Matematyki i Informatyki Stosowanej	Mateusz Finek Mateusz Kisielewski	Grupa 12, PEd	10.05.2010
Informatyka I rok	Przerzutniki monostabilne.	Ćwiczenie 8

1. Działanie scalonego układu monostabilnego.

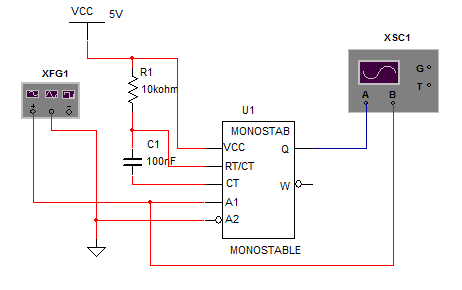

Rys. 1: Układ pomiarowy do badania przerzutnika monostabilnego.

Rezystancja (kΩ)	Czas trwania impulsu (µs)
Pojemność = 100 nF
10	691,8
8	556,5
5	352,8
3	207,5
Pojemność = 50 nF
10	357,7
8	287,4
5	178,3
3	115,8
Pojemność = 10 nF
10	69,2
8	55,7
5	35,9
3	20,7

Analizując uzyskane wyniki zależność długości trwania impulsu od stałej czasowej RC wynosi
w przybliżeniu: T = 0,7RC. (10kΩ * 100 nF * 0,7 = 700 µs)

Zwiększając rezystancję lub pojemność kondensatora zwiększamy czas trwania impulsu wyjściowego.

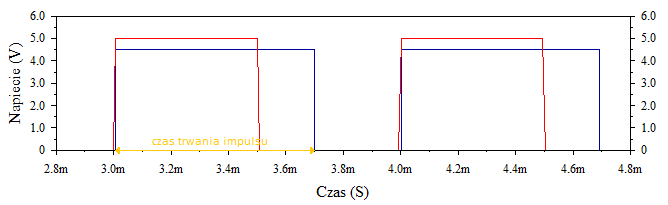

Rys. 2: Przebieg sygnałów we/wy z zaznaczonym czasem trwania impulsu.

2. Generator przebiegów prostokątnych.

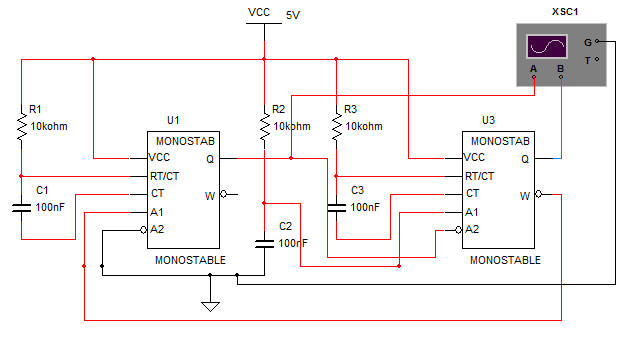

Rys. 3: Generator przebiegów prostokątnych złożony z przerzutników monostabilnych.

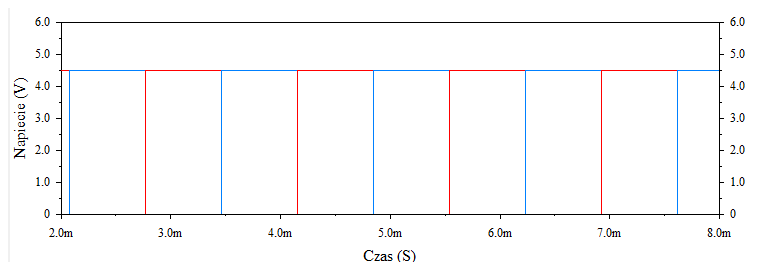

Rys. 4: Przebieg we/wy dla równych sobie wartości RC.

W przypadku wartości RC równych sobie poszczególne czasy stanów stabilnych i quasi-stabilnych na we/wy również są sobie równe.

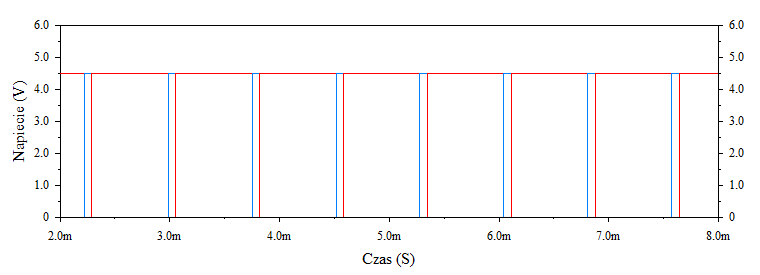

Rys. 5: Przebieg we/wy dla 10x zmniejszonego C3.

Rys. 6: Przebieg we/wy dla 10x zmniejszonego R3.

Zmniejszając wartości zarówno R jak i C na wejściu drugiego z przerzutników (wg rysunku C3/R3) zmniejszą się czas stanu stabilnego na wyjściu układu o taką samą wartość niezależnie czy zmniejszamy R czy C.

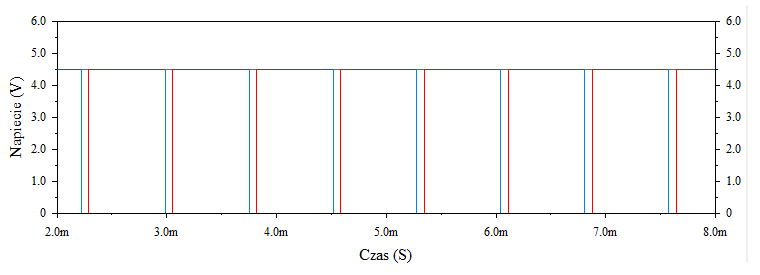

Rys. 7: Przebieg we/wy dla 10x zmniejszonego R1.

Rys. 8: Przebieg we/wy dla 10x zmniejszonego C1.

Zmniejszając wartości elementów R i C na wejściu pierwszego przerzutnika zmniejsza się czas stanu stabilnego wejściowego. Tak jak poprzednio zmniejsza się on w takim samym stopniu niezależnie czy to R czy C jest zmniejszane.
