Sterowanie projektowaniem części

blaszanych przy użyciu właściwości

materiałowych

W ramach oprogramowania Solid Edge dostępna jest specjalna aplikacja do projektowania części
blaszanych, która ogranicza liczbę ręcznie wykonywanych czynności. Grubośd materiału wpływa
na rozmiar i profil zagięcia oraz wymiary wewnętrzne i zewnętrzne, a także zapewnia precyzyjne
wymiary półwyrobów. Ustawienie tych parametrów oznacza, że nie trzeba martwid się tymi
szczegółami projektowymi podczas pracy. Znajomośd ich roli i możliwośd uzyskania do nich dostępu
zapewniają pełną kontrolę podczas projektowania części blaszanych. Oto, jak to osiągnąd:

Właściwości materiałowe można skonfigurowad przed rozpoczęciem projektu lub dowolnie zmieniad
je w trakcie pracy. Aby uzyskad dostęp do właściwości:

1.

Utwórz nowy plik części blaszanej. Kliknij menu Plik > Nowy i wybierz szablon „Część blaszana ISO”.

2.

Kliknij przycisk Aplikacje, wybierz opcję Właściwości, a następnie wybierz Tablicę materiałów
(rys. 1).

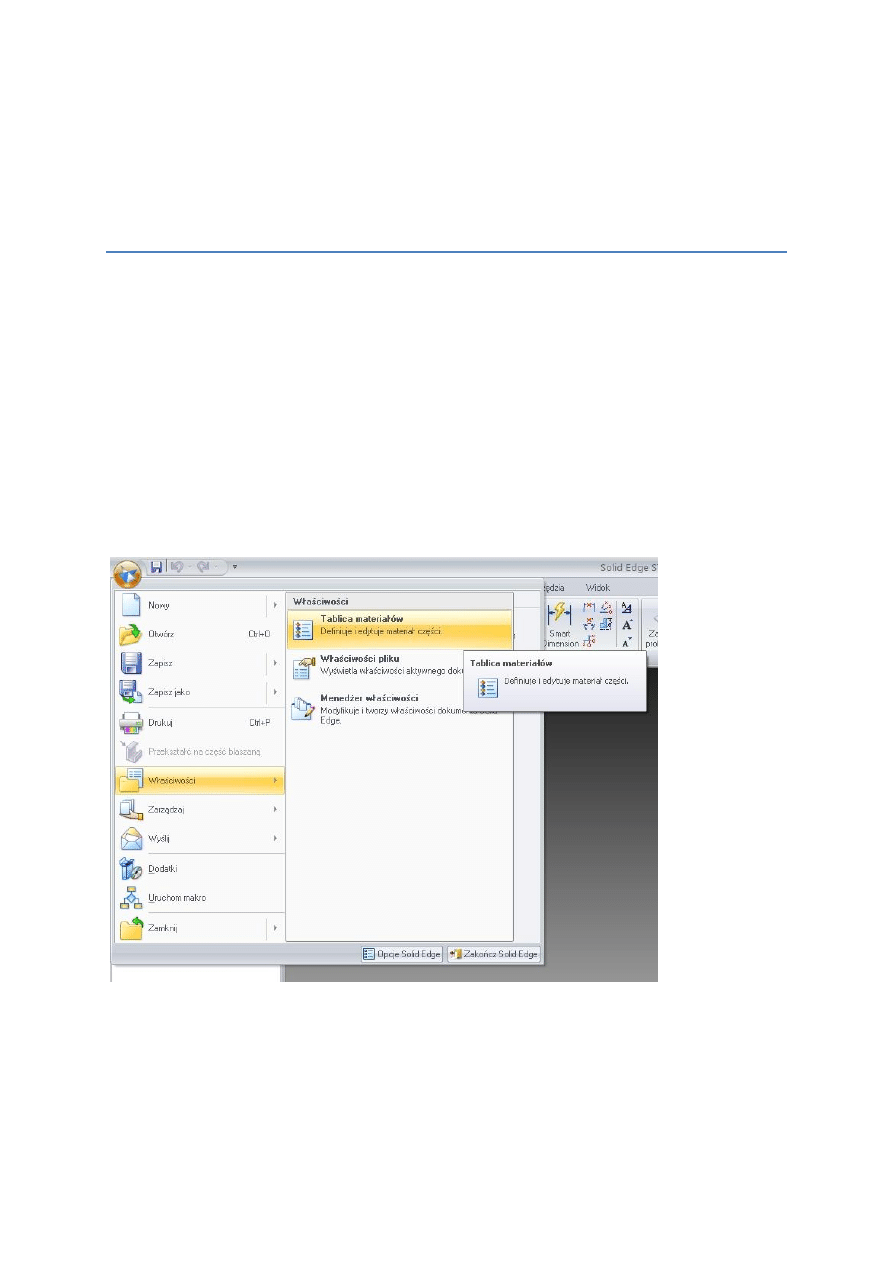

Rysunek 1. Uzyskiwanie dostępu do Tablicy materiałów dla części blaszanej programu Solid Edge.

3.

W polu na karcie Materiał wybierz wstępnie zdefiniowany materiał (rys. 2). Jeśli znalezienie
idealnie dopasowanego materiału jest niemożliwe lub celem jest dodanie niestandardowego
materiału, można manualnie zdefiniować jego właściwości, ale najczęściej używane materiały
są już dostępne na liście.

Cadalyst

Solid Edge

— wskazówki i porady

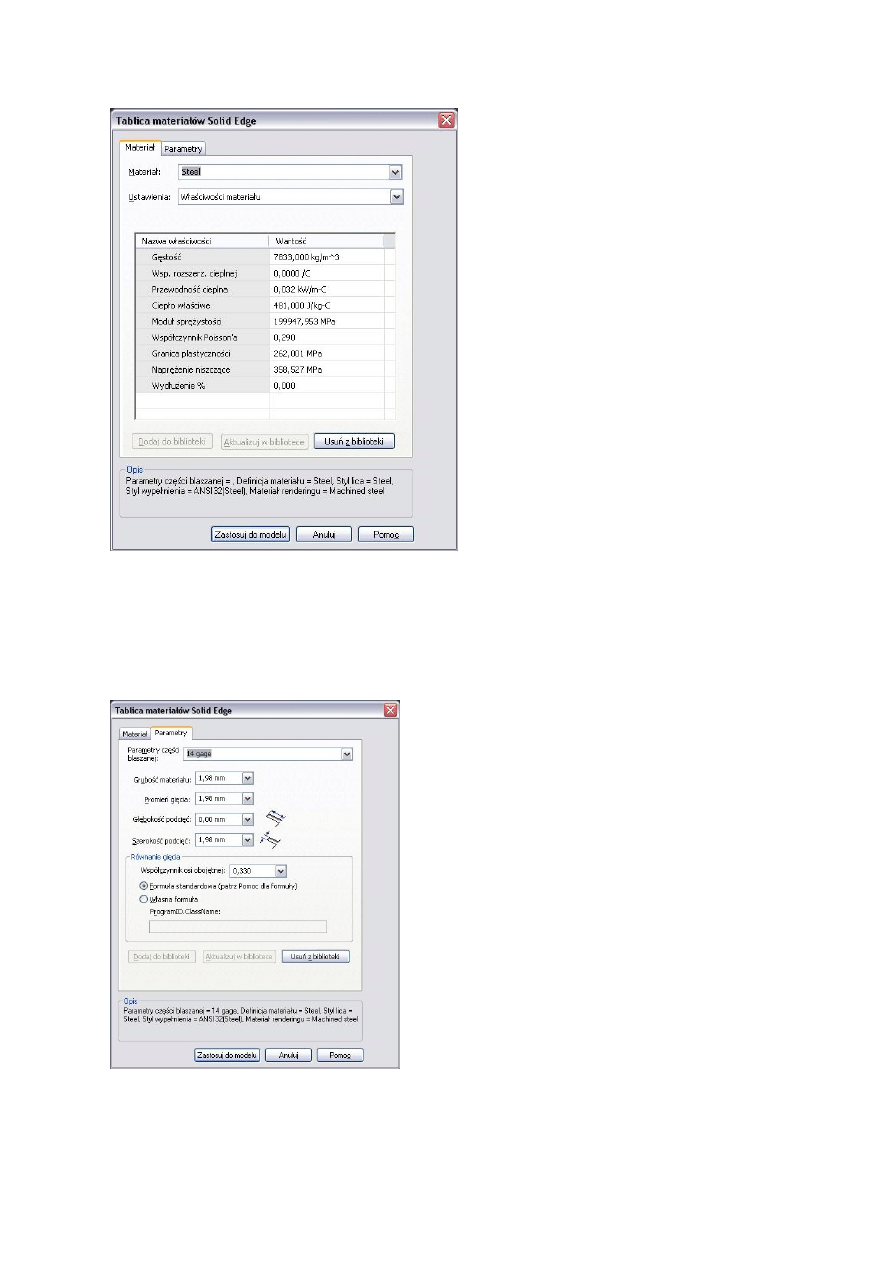

Rysunek 2. Wybieranie materiału w Tablicy materiałów części blaszanej w oprogramowaniu Solid Edge.

4.

Styl lica jest ustanowiony przez wybrany materiał, jednak można go zmienić, używając ustawień
stylu lic i wypełnień oraz cieniowania dostępnych w polu Ustawienia na karcie Materiał.

5.

Po przejściu do karty Parametry wybierz grubość materiału za pomocą pola Parametry części
blaszanej lub wprowadź własne wartości grubości, promienia gięcia oraz głębokości i szerokości
podcięć (rys. 3).

Rysunek 3. Ustawianie grubości materiału i współczynnika neutralnego w tabeli materiałów dla blachy
w oprogramowaniu Solid Edge.

Cadalyst

Solid Edge

— wskazówki i porady

6.

Zmiana współczynnika osi obojętnej (czasem nazywanego współczynnikiem K) we równaniu
gięcia zapewnia dokładność wymiarów rozłożonych półwyrobów. Ogólnie współczynnik 0,5 jest
odpowiedni dla stali miękkiej, 0,6 — dla stali nierdzewnej, zaś w przypadku aluminium stosuje
się wartość 0,3. Oczywiście wszystko zależy od narzędzi używanych podczas produkcji, jednak
ustawienia można precyzyjnie dostosować po sprawdzeniu elementów testowych z fabryki.
Zmiana współczynnika osi obojętnej o wartość dziesiętną jest zwykle wystarczająca i precyzyjna,
jednak w razie potrzeby można wprowadzić niestandardowy wzór.

Więcej informacji można znaleźd pod adresem www.solidedge.com/demos lub w witrynie
www.Cadalyst.com <łącze do artykułów>. Do następnego spotkania — powodzenia podczas
korzystania z rozwiązao Solid Edge.
