Do czego to służy?

W EdW 1/03 został przedstawiony układ
elektronicznej klepsydry. Prezentowany
przeze mnie układ jest również elektroniczną
klepsydrą, z tą różnicą, że bardziej przypomi-
na kształtem prawdziwą klepsydrę. Układ
może służyć do odmierzania czasu w zakre-
sie od jednej do kilkudziesięciu minut. Może
również pełnić funkcję ozdobną.

W klasycznej klepsydrze piasek przesy-

puje się z góry na dół, podobna zasada jest
i tutaj – najpierw świecą wszystkie górne
diody LED, potem gaśnie pierwszy górny
rząd diod czerwonych, a zaświeca się najniż-
szy rząd diod zielonych itd. aż do całkowite-
go zgaśnięcia diod czerwonych i zapalenia
wszystkich diod zielonych.

Układ prezentuje się bardzo atrakcyjnie,

zwłaszcza gdy jest ciemno.

Jak to działa?

Schemat został przedstawiony na rysunku 1.
Zasada działania układu jest w sumie prosta.
Zostały wykorzystane dwa popularne układy
scalone CMOS 4541 oraz 4017. Pierwsza ko-
stka pracuje w układzie generatora, na wyjściu
nóżki 8 pojawia się przebieg prostokątny.
Częstotliwość tego przebiegu zależy od ele-
mentów P1,C3 oraz od stopnia podziału dziel-
nika czasu. Nóżki A,B dołączone są do dodat-
niego napięcia zasilającego, co daje podział
przez 65536. Układ ten został szczegółowo
opisany w EdW 8/2002 w odcinku Oślej łączki.

Przebieg prostokątny z nóżki 8 U2 poda-

wany jest na wejście zegarowe układu U1.
Na wyjściach Q0-Q4 pojawia się stan wyso-
ki, który za pomocą rezystorów R9-R16 ste-
ruje tranzystorami Q1-Q8. Tranzystory te
sterują diodami LED. Rezystory R1-R8 ogra-
niczają prąd diod LED.

Po włączeniu napięcia zasilającego przyci-

skiem S1 należy wyzerować oba układy, wte-
dy wszystkie czerwone diody LED
powinny świecić, następnie gaśnie pierwszy
górny rząd diod czerwonych, a zapala się

najniższy rząd diod zielonych itd., aż do całko-
witego przesypania ,,piasku’”. Gdy cały ,,pia-
sek” zostanie przesypany, pojawia się sygnał
dźwiękowy sygnalizujący, iż czas się skoń-
czył. Należy tutaj wspomnieć, że sygnał ten
będzie trwał do momentu pojawienia się stanu
wysokiego na wyjściu Q5, czyli do momentu
wyzerowania obu układów, lub do ponownego
wciśnięcia przycisku S1. Może to trwać kilka
lub kilkanaście minut, czas ten będzie zależny
od ustawienia potencjometrem P1. Brzęczyka
piezo i rezystora R19 można nie montować.

Dioda D21 chroni układ przed odwrotnym
podłączeniem napięcia zasilającego.

Montaż i uruchomienie

Układ został wykonany na dwóch płytkach
(rysunki 2 i 3) i złożony w tzw. kanapkę.
Najpierw lutujemy elementy leżące najniżej:
zwory, rezystory, tranzystory itd. Diody moż-
na wlutować pojedynczo lub najpierw cztery
po najdalszych rogach. Następnie wkładamy
w płytkę pozostałe diody, odwracamy ją i kła-

E

E

l

l

e

e

k

k

t

t

r

r

o

o

n

n

i

i

c

c

z

z

n

n

a

a

k

k

l

l

e

e

p

p

s

s

y

y

d

d

r

r

a

a

+

+

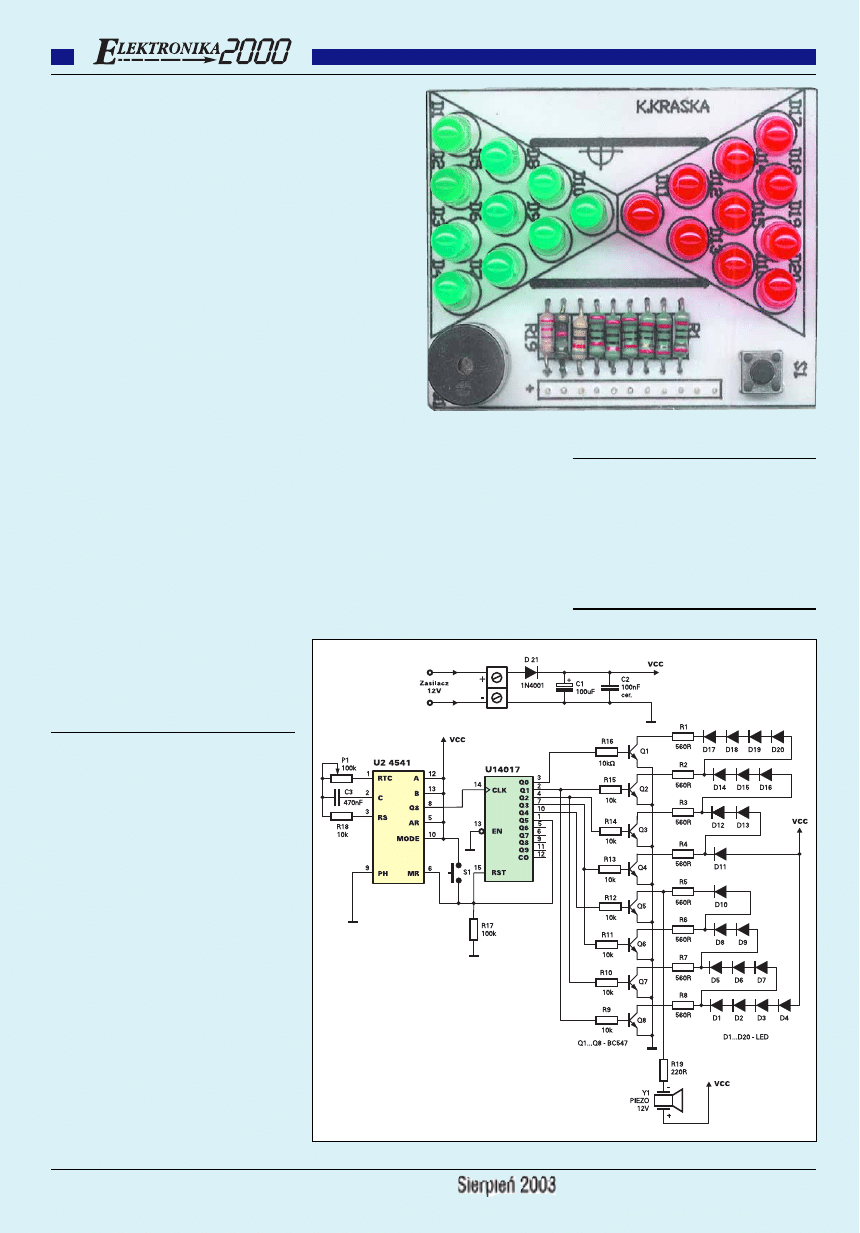

Rys. 1 Schemat ideowy
