Systemy komunikacji | Zestaw zdalnej stacji wywoławczej LBB 4439/00

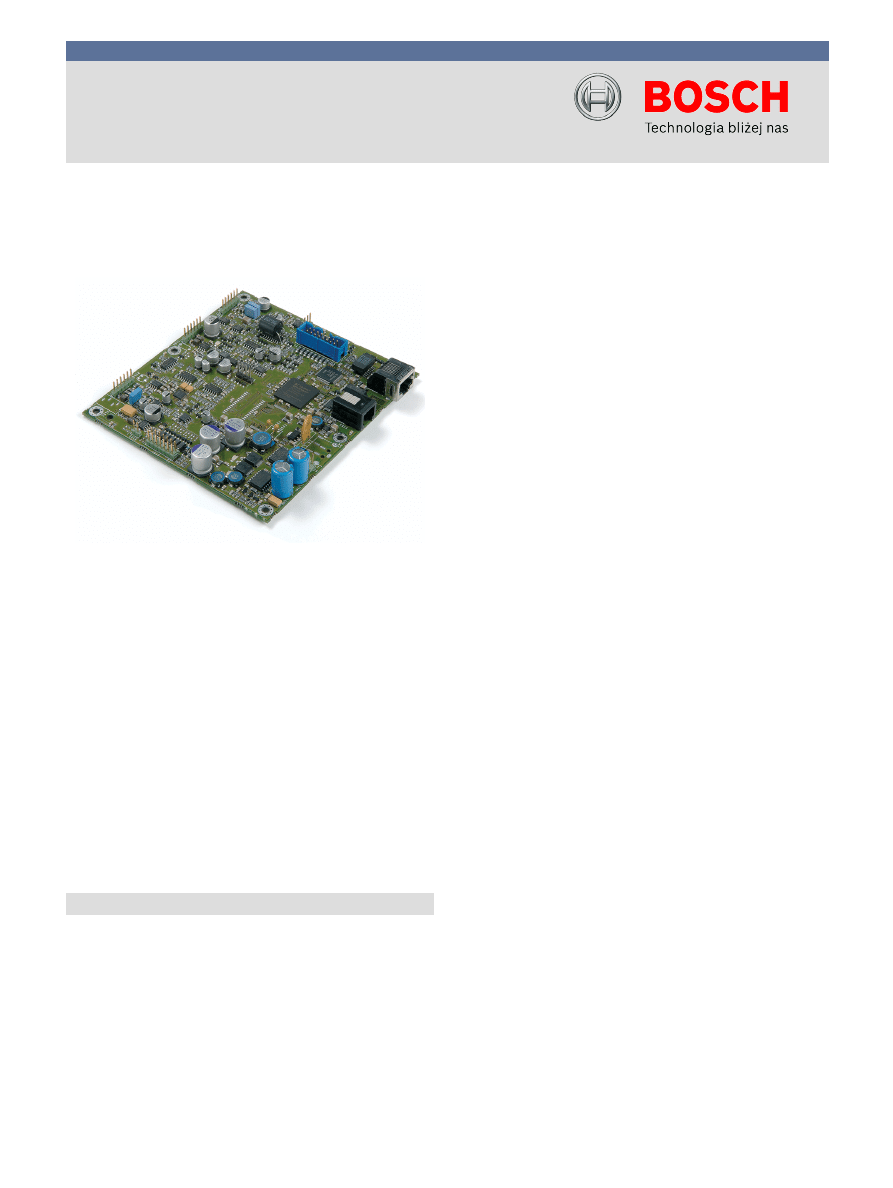

Moduł LBB 4439/00 to płytka drukowana spełniająca te
same funkcje co zdalna stacja wywoławcza LBB 4438/00,
lecz pozbawiona obudowy i innych elementów. Zestaw
wykorzystuje się przy tworzeniu systemów nietypowych.
Zestaw dołącza się za pomocą kabla Cat-5 do interfejsu
stacji wywoławczej LBB 4437/00, który jest częścią sieci
optycznej Praesideo. Kabel Cat-5 transmitujący cyfrowy
sygnał audio oraz dane sterujące może mieć długość do 1
km. Długości kabla Cat-5 nie wlicza się do sumarycznej
długości sieci optycznej Praesideo. Dzięki temu istnieje
możliwość znacznego zwiększenia zasięgu działania sieci
optycznej.

Zestaw LBB 4439/00 może zostać rozbudowany o maks. 16
klawiatur (LBB 4432/00 lub LBB 4434/00), każda z 8
programowalnymi przyciskami.

Podstawowe funkcje

Zestaw stacji posiada złącze do dołączenia nadzorowanego
mikrofonu. Obwód limitera i filtru korekcyjnego mowy
zwiększają zrozumiałość i zapobiegają przesterowaniu
sygnału audio. Zestaw stacji posiada regulator głośności
sygnału w głośniku i zestawie nagłownym. W czasie emisji
gongu lub komunikatu cyfrowego stacja włącza głośnik.
Dołączony zestaw nagłowny zastępuje mikrofon i głośnik.
Stacja wywoławcza posiada swój własny procesor DSP i
dokonuje konwersji analogowo-cyfrowej sygnału audio.

Przetwarzanie sygnału audio może obejmować regulację
czułości, ograniczanie sygnału oraz korekcję
parametryczną.

Zestaw zdalnej stacji wywoławczej dołącza się za
pośrednictwem kabla Cat-5 do modułu LBB 4437/00, który
stanowi interfejs sieci optycznej Praesideo. Kabel może
mieć długość do 1 km. Stacja jest zasilana poprzez kabel
Cat-5 z modułu interfejsu, lecz może być również zasilana z
lokalnego zasilacza sieciowego, szczególnie przy dużej
odległości od systemu i dużej liczbie dołączonych klawiatur.

Do stacji może być dołączonych za pośrednictwem łącza
szeregowego maks. 16 klawiatur. Stacja zapewnia
klawiaturom zasilanie. Przycisk mikrofonowy stacji (PTT)
może działać jako przycisk monostabilny lub bistabilny.
Stacji można przypisać do 224 poziomów priorytetu. Całą
konfigurację stacji przeprowadza się za sterownika
sieciowego Praesideo.

Zdalna stacja wywoławcza jest w pełni nadzorowana i
spełnia wymagania normy IEC 60849. Stacja obsługuje
bezpieczny tryb pracy (fail-safe). Nawet w przypadku awarii
sterownika sieciowego Praesideo stacja może emitować
wywołania alarmowe.
Możliwości współpracy z innymi urządzeniami

•

Wejście zewnętrznego zasilacza sieciowego oraz 2

wejścia sterujące

Zestaw zdalnej stacji wywoławczej LBB

4439/00

▶ Połączenie z interfejsem stacji wywoławczej za

pomocą kabla Cat-5

▶ Instalacja w odległości do 1 km od sieci optycznej

Praesideo

▶ Do rozbudowy wykorzystuje standardowe klawiatury

Praesideo

▶ Wbudowany limiter
▶ Zasilanie przez kabel Cat-5 lub z lokalnego zasilacza
▶ Całkowity nadzór
▶ Zgodność z IEC 60849

www.boschsecurity.pl

2 | Zestaw zdalnej stacji wywoławczej LBB 4439/00

•

Szeregowy interfejs danych i zasilanie dla klawiatur

stacji wywoławczej

•

Mikrofon

•

Głośnik

•

Zestaw nagłowny

•

Regulacja głośności głośnika / zestawu nagłownego

•

Wejście sterujące (do dołączenia przycisku

mikrofonowego PTT)

•

3 wyjścia sterujące (do dołączenia diod LED stanu)

Certyfikaty i świadectwa

Standardy bezpieczeń-

stwa

IEC 60065-98

Odporność

EN 55103-2

Emisja

EN 55103-1 / FCC-47 część 15B

Zgodność z normami EVAC

(certyfikat TÜV)

IEC 60849 / BS 5839-8

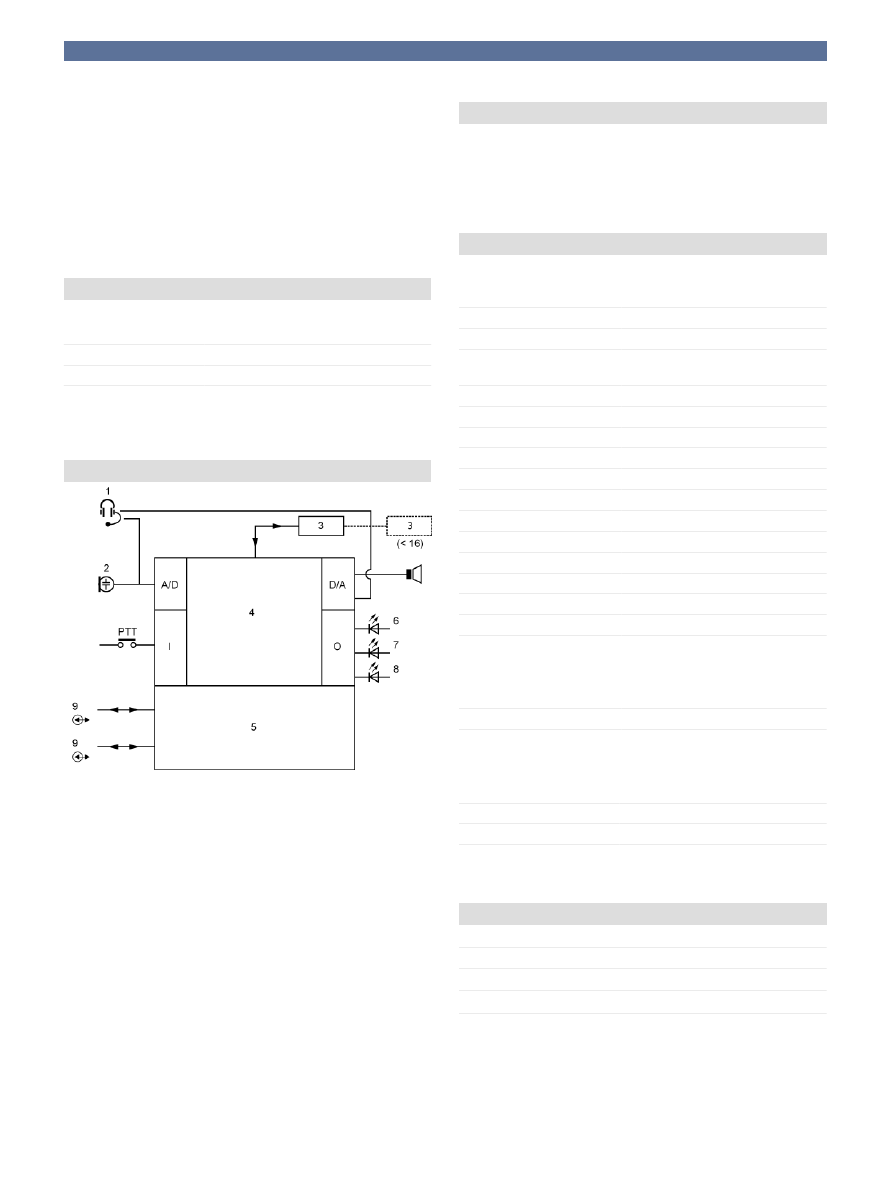

Planowanie

1

Zestaw nagłowny

2

Mikrofon

3

Klawiatura(y)

4

Procesor sieciowy i DSP

5

Przełączanie nadmiarowości sieci

6

Zasilanie / błąd

7

Stan stacji wywoławczej (dwukolorowa)

8

Stan sieci

9

Połączenia sieciowe

Dołączone części

Ilość

Element

1

Zestaw zdalnej stacji wywoławczej LBB 4439/00

1

Zestaw złączy

Dane techniczne

Parametry elektryczne

Pobór mocy

4 W przy 48 V bez klawiatur

Zewnętrzny zasilacz sieciowy 18 - 56 VDC
Mikrofon
Znamionowy wejściowy poziom

sygnału akustycznego

75 - 90 dB SPL

Stosunek sygnał / szum

>60 dB przy 85 dB SPL

Pasmo przenoszenia

340 Hz - 14 kHz (-3 dB)

Głośnik
Stosunek sygnał / szum

80 dB przy maks. głośności

Poziom ciśnienia akustycznego 85 dB (SPL) przy 0,5 m i 1 kHz
Zestaw nagłowny
Impedancja

0,5 - 5 kΩ

Czułość wejściowa

-57 ÷ -42 dBV/Pa (±3 dB)

Impedancja słuchawki

>16 Ω

Wyjścia sygnalizacji stanu

5 x otwarty kolektor / dren

Maks. prąd (wewnętrzny)

10 mA na styk; sumaryczny 30 mA

Maks. napięcie

56 V na styk

Maks. prąd wpływający

100 mA na styk wyjściowy

Parametry mechaniczne

Wymiary (wys. x szer. x gł.)

20 x 130 x 118 mm

Masa

120 g

Instalacja

6 otworów w płytce drukowanej

Parametry środowiskowe

Temperatura pracy

-5 ÷ +55°C

Temperatura przechowywania -20 ÷ +70°C
Wilgotność

15 - 90%

Ciśnienie atmosferyczne

600 - 1100 hPa

Zamówienia - informacje

Zestaw zdalnej stacji wywoławczej LBB 4439/00

Sprzęt

Interfejs stacji wywoławczej LBB 4437/00
Zestaw klawiatury stacji wywoławczej LBB 4434/00
Klawiatura stacji wywoławczej LBB 4432/00

Zestaw zdalnej stacji wywoławczej LBB 4439/00 | 3
