1. Opakowanie artykułów do palenia z odchyla-

nym wiekiem, zawierające zewnętrzny korpus posia-

dający kadłub oraz wieko przymocowane zawiasowo

do kadłuba, a także zakapsułkowany środek zapa-

chowy naniesiony na powierzchnię opakowania, zna-

mienne tym, że zakapsułkowany środek zapachowy

jest nałożony na wewnętrzną powierzchnię (25, 26)

opakowania (10) i jest tak umieszczony na opakowa-

niu (10), iż jest uwalniany po wystąpieniu ciernego

kontaktu po otworzeniu opakowania (10).

PL 200901 B1

2

PL 200 901 B1

Opis wynalazku

Przedmiotem wynalazku jest opakowanie artykułów do palenia z odchylanym wiekiem, zawierające środek zapachowy zawarty w mikrokapsułkach.

Z opisu patentowego USA nr 5938018 jest znane opakowanie artykułów do palenia z odchylanym wierzchem, zawierające zewnętrzny korpus posiadający kadłub oraz wieko przymocowane zawiasowo do kadłuba, a także zakapsułkowany środek zapachowy naniesiony na powierzchnię opakowania.

Mikrokapsułkowanie środka zapachowego jest procesem, w którym materiał zapachowy zostaje uwięziony w charakterze rdzenia albo matrycy wewnątrz innego materiału lub skorupki. Dobrze znane jest kapsułkowanie aromatów i środków zapachowych w skorupkach o rozmaitych rozmiarach, w których środek zapachowy przechowywany jest aż do momentu rozerwania kapsułki w wyniku zadziałania środków mechanicznych lub innych czynników. Utrzymanie środka zapachowego wewnątrz kapsułki zapew-nia to, że po uwolnieniu środek zapachowy jest tak samo intensywny jak wtedy, gdy został zamknięty w kapsułce. Określenia „środek zapachowy”, „zapach”, „aromat”, i podobne są w niniejszym opisie stosowane wymiennie do oznaczenia dowolnej substancji, która ma zdolność wywołania wrażenia węchowego.

Istnieje wiele sposobów wytwarzania mikrokapsułek o różnych rozmiarach, różnej odporności na rozerwanie oraz kapsułek o różnych kompozycjach i składnikach, obejmujących kompleksowanie między-fazowe, pułapkowanie molekularne, koacerwację kompleksową, preferencyjną precypitację, polimeryzację międzyfazową, powlekanie roztapiane/woskowe, suszenie rozpryskowe, polimeryzację in situ oraz aglomerację. Inne sposoby mikrokapsułkowania są ujawnione w opisach patentowych USA nr nr 3 516

846, 3 516 941, 3 778 383, 4 087 376, 4 089 802, 4 100 103 oraz 4 251 386, a także w brytyjskich opisach patentowych nr nr 1 156 725, 2 041 319 oraz 2 048 206. Do powszechnych technik wytwarzania skorupek należy reakcja polimeryzacji mocznika i formaldehydu oraz reakcja polikondensacji metylowa-nego mocznika i aldehydów.

Ze stanu techniki jest znane wprowadzanie środka zapachowego do opakowania w taki sposób, że podczas otwierania opakowania środek zapachowy jest automatycznie uwalniany w kierunku użyt-kownika. Uwalnianie środka zapachowego może być na przykład realizowane przy zastosowaniu mikrokapsułkowania środka zapachowego oraz osadzania mikrokapsułek w adhezyjnym podłożu, które spaja z sobą dwie przeciwległe powierzchnie zamknięcia. Otwarcie opakowania powoduje rozdziele-nie sklejonych powierzchni oraz rozerwanie mikrokapsułek, uwalniając przy tym zawarty w nich środek zapachowy.

Z opisu patentowego USA nr 4717017 jest znane opakowanie uwalniające środek zapachowy, stanowiące paczkę papierosów ze zbiornikiem przeznaczonym do przechowywania aromatu, uwalnia-nego przy początkowym otwarciu opakowania przez konsumenta. Ujawnione w tym opisie punkty uwalniania aromatu leżą wzdłuż zdzieranej taśmy folii owijki. Gdy zdzierana taśma jest pociągana w celu rozcięcia owijki, wówczas powoduje rozerwanie zbiornika i uwolnienie zapachu przyjemnego dla konsumenta.

W opisie patentowym USA nr 4 720 423 ujawniono zastosowanie mikrokapsułek zawierających środek zapachowy, znajdujących się w wielowarstwowej adhezyjnej taśmie. Rozdzielenie przylegają-

cych do siebie wielu warstw taśmy powoduje rozerwanie mikrokapsułek i uwolnienie środka zapachowego. Wielowarstwowa adhezyjna taśma wykorzystywana jest w charakterze rozrywanej taśmy prze-znaczonej dla owijki opakowania.

Celem wynalazku jest wykorzystanie mikrokapsułek ze środkiem zapachowym na blankiecie tworzącym zewnętrzny korpus otwieranego przez odchylanie wierzchu pudełka, takiego jak na przykład pudełko papierosów. Otwarcie pudełka spowoduje wystąpienie ciernego kontaktu mikrokapsułek z innymi elementami korpusu i uwolnienie pożądanego aromatu za każdym otwarciem wierzchu pudełka.

Zamknięte w kapsułkach środki zapachowe powinny być usytuowane w punktach największego tarcia pomiędzy elementami pudełka jak również w tych obszarach, z którymi konsument ma najmniejszą bezpośrednią styczność. Środek zapachowy powinien być uwalniany wskutek ciernej styczności zakapsułkowanych materiałów z innymi konstrukcyjnymi elementami pudełka. Tak więc celem wynalazku jest opracowanie opakowania otwieranego przez odchylanie wierzchu, przeznaczonego na artykuły do palenia, a w szczególności na papierosy, które to opakowanie przy otwarciu uwalnia w kierunku konsumenta przyjemny aromat. Aromat powinien być chroniony przed degradacją aż do momentu, w którym zostanie uwolniony przy otwarciu pudełka.

Opakowanie artykułów do palenia z odchylanym wiekiem, zawierające zewnętrzny korpus posiadający kadłub oraz wieko przymocowane zawiasowo do kadłuba, a także zakapsułkowany środek zapa-

PL 200 901 B1

3

chowy naniesiony na powierzchnię opakowania, według wynalazku charakteryzuje się tym, że zakapsuł-

kowany środek zapachowy jest nałożony na wewnętrzną powierzchnię opakowania i jest tak umieszczony na opakowaniu, iż jest uwalniany po wystąpieniu ciernego kontaktu po otworzeniu opakowania.

Zakapsułkowany środek zapachowy korzystnie składa się z mikrokapsułek zawierających olejki aromatyczne.

Zakapsułkowany środek zapachowy jest naniesiony na wnętrze wieka opakowania.

Uwalniany środek zapachowy jest w ciernym kontakcie z dalszą częścią opakowania.

Zakapsułkowany środek zapachowy korzystnie jest usytuowany w styczności z powierzchnią wewnętrznego korpusu opakowania.

Wewnętrzny korpus korzystnie rozciąga się ku górze od górnej krawędzi kadłuba i jest od niego oddalony do wewnątrz.

Wewnętrzny korpus posiada przynajmniej jeden rozciągający się na zewnątrz wypust, który łączy się ciernie z wewnętrzną powierzchnią wieka.

Zakapsułkowany środek zapachowy korzystnie jest usytuowany w styczności z krawędzią kad-

łuba opakowania.

Zakapsułkowany środek zapachowy korzystnie jest usytuowany w kontakcie z produktem zamkniętym w opakowaniu lub z owijką tego produktu.

Opakowanie korzystnie ma kształt zasadniczo prostopadłościenny.

Wieko zawiera klapkę prawej ściany bocznej wnętrza wieka, prawą klapkę górnej ściany wnętrza wieka, przednią ścianę wnętrza wieka, lewą klapkę górnej ściany wnętrza wieka, klapkę lewej ściany bocznej wnętrza wieka oraz tylną ścianę wnętrza wieka, przy czym przynajmniej jeden z tych elementów wieka, zawiera umieszczony na nim zakapsułkowany środek zapachowy.

Mikrokapsułki korzystnie zbudowane są z polimeru mocznika polioksymetylenu, i mają średnicę w zakresie od 10 do 40 μm.

Środek zapachowy korzystnie jest wybrany z grupy składającej się z mięty pieprzowej, mentolu, mięty zielonej oraz palonych lub prażonych aromatów.

Mikrokapsułki środka zapachowego są nadrukowane na opakowaniu na obszarach maksymalizujących kontakt cierny mikrokapsułek środka zapachowego z przeciwległymi powierzchniami opakowania, i korzystnie są naniesione w postaci tuszu, zawierającego 50% mikrokapsułek.

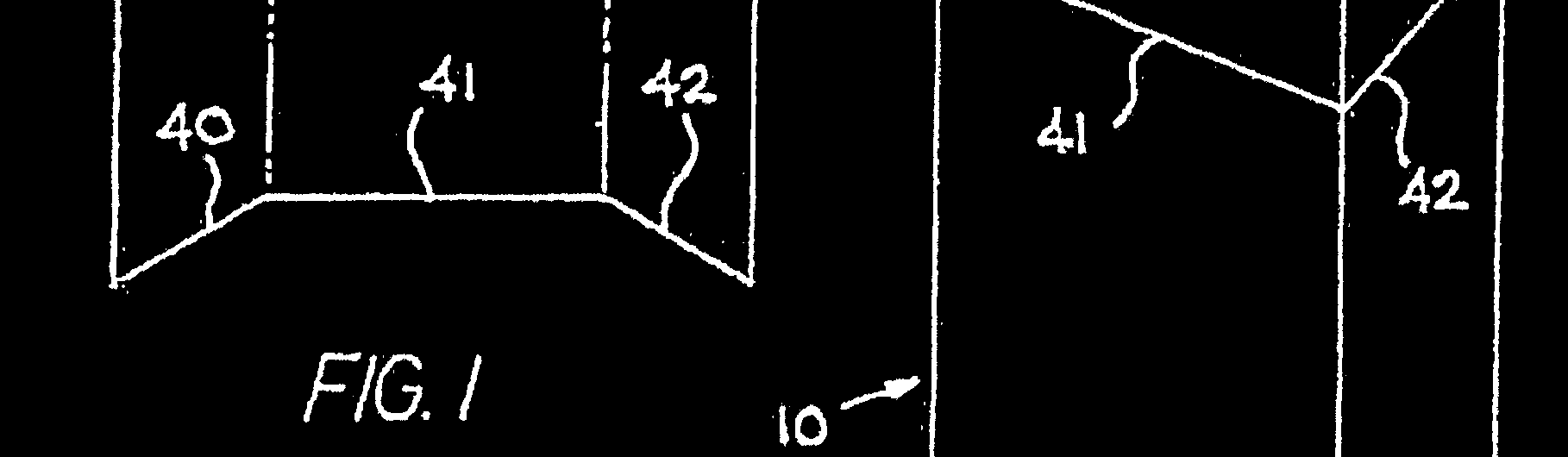

Przedmiot wynalazku jest przedstawiony w przykładach wykonania na rysunku, na którym fig. 1

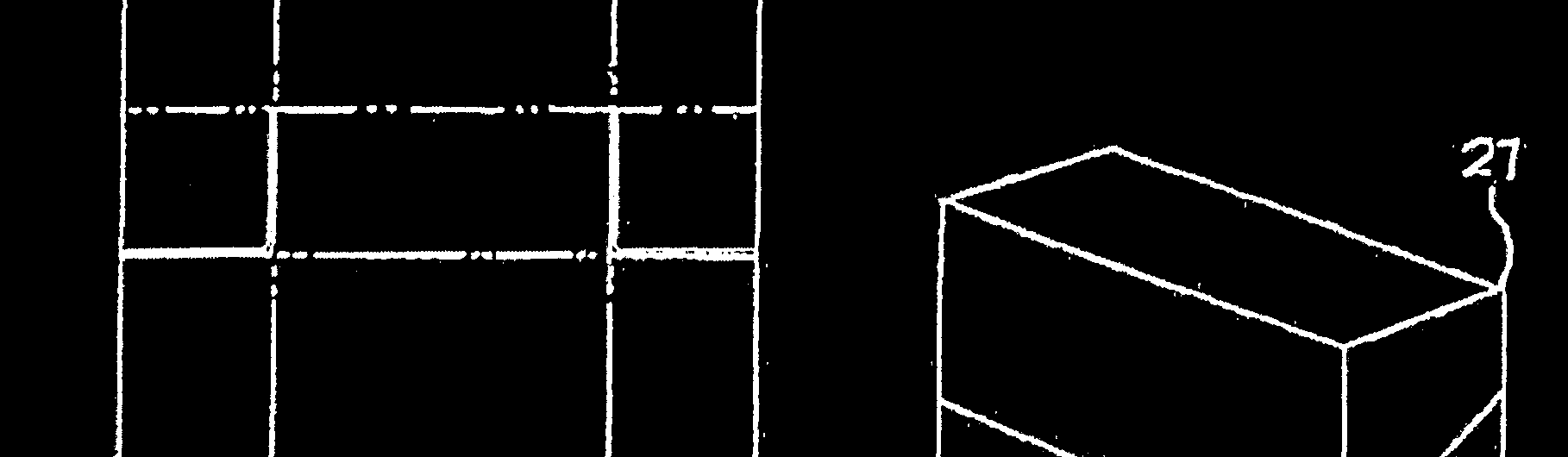

przedstawia widok z góry blankietu przeznaczonego do wykonania opakowania na papierosy z odchylanym wierzchem, który stanowi zewnętrzny korpus, fig. 2 - widok perspektywiczny zamkniętego opakowania na papierosy w postaci złożonej z blankietu z fig. 1, fig. 3 - widok perspektywiczny odchylanego opakowania na papierosy w postaci złożonej, z zakreskowanymi obszarami wskazującymi obszary na wewnętrznej stronie wieka, zadrukowane środkiem zapachowym zawartym w mikrokapsułkach, fig. 4 - widok perspektywiczny z prawej strony częściowo otwartego odchylanego opakowania na papierosy w postaci złożonej, z zaznaczonymi obszarami na wewnętrznej stronie wieka, które mogą być zadrukowane środkiem zapachowym zawartym w mikrokapsułkach, a fig. 5 - widok perspektywiczny z lewej strony częś-

ciowo otwartego, odchylanego opakowania na papierosy w postaci złożonej, z zakreskowanymi obszarami oznaczającymi obszary na wewnętrznej stronie wieka, zadrukowane środkiem zapachowym zawartym w mikrokapsułkach.

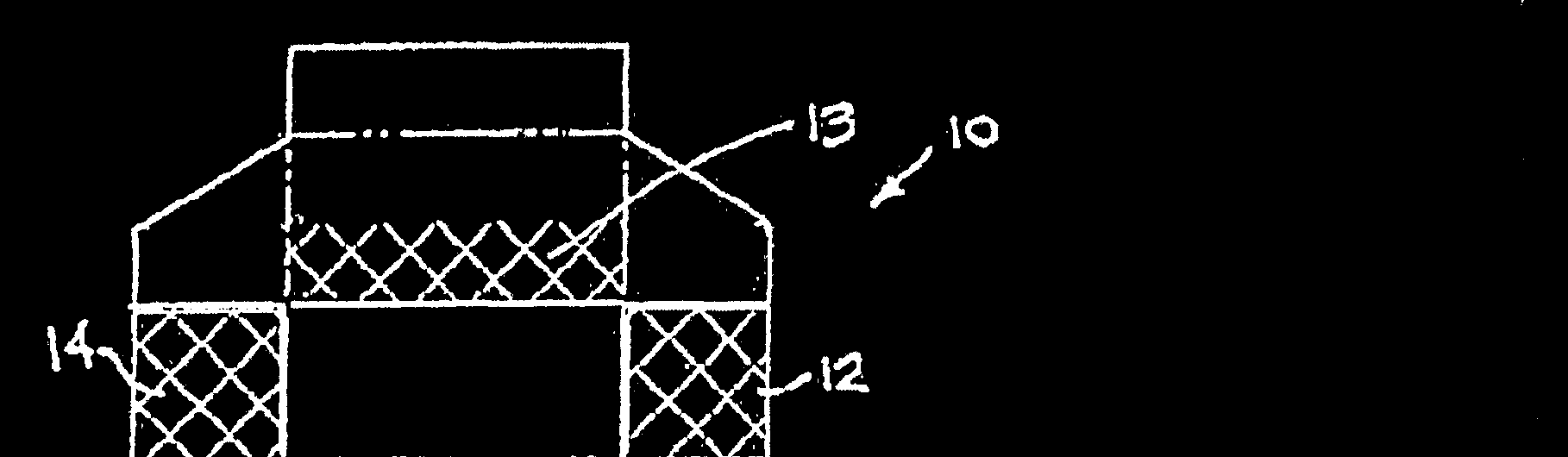

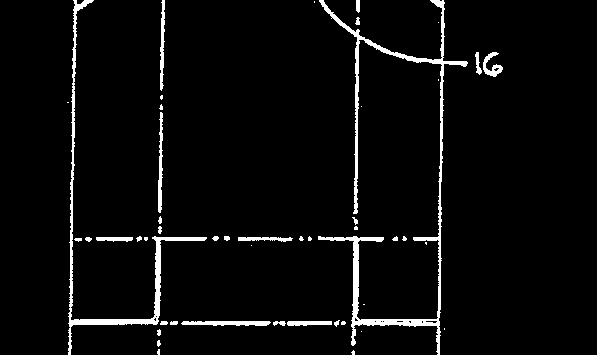

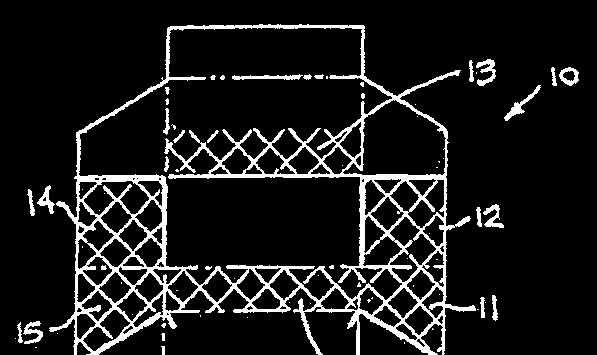

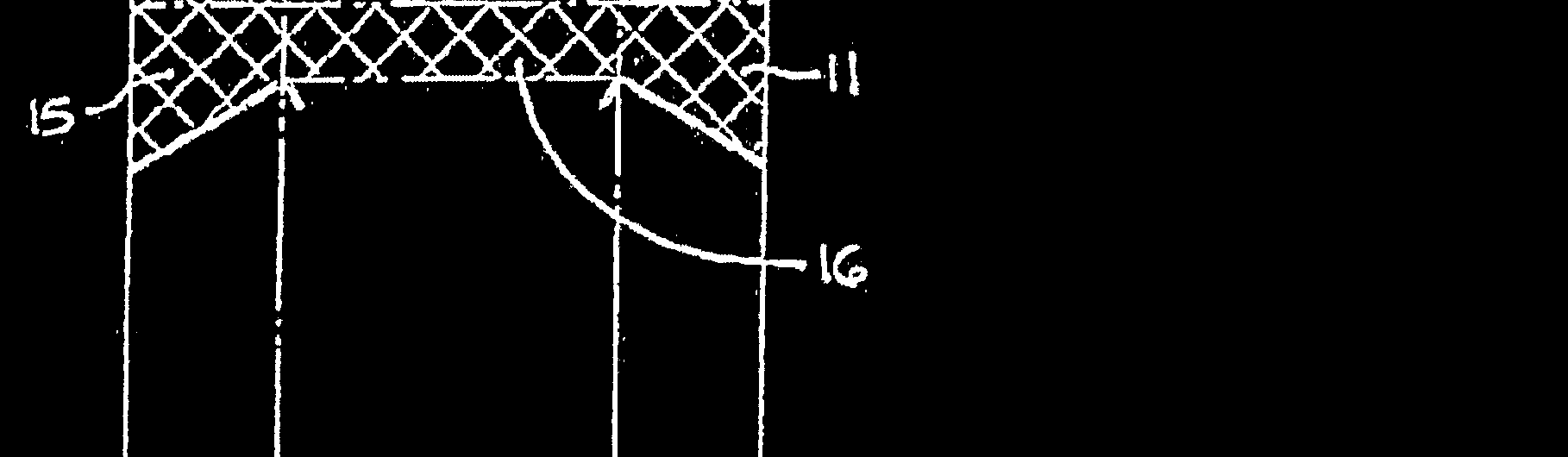

Na fig. 1 przedstawiono blankiet opakowania 10, przeznaczony do wykonania zewnętrznego korpusu odchylanego opakowania na papierosy. Zacieniowane obszary na blankiecie pokazują pierwszą możliwość usytuowania obszarów przeznaczonych do zadrukowania mikrokapsułkami. Jak pokazano na fig. 1, obszarami, które mogą zostać zadrukowane zawierającymi środek zapachowy mikrokapsułkami w przykładzie wykonania opakowania według wynalazku, mogą być klapka 11 prawej ściany bocznej 11

wnętrza wieka, prawa klapka 12 górnej ściany wnętrza wieka, dolna połowa 13 przedniej ściany bocznej wnętrza wieka, lewa klapka 14 górnej ściany wnętrza wieka, klapka 15 lewej ściany bocznej wnętrza wieka oraz tylna ściana 16 wnętrza wieka. Jak zaznaczono na fig. 1, odchylane opakowanie 10 ma kształt zasadniczo prostopadłościenny, jednakże zastosować można wiele różnych kształtów.

Po złożeniu, powierzchnie .zadrukowane mikrokapsułkami mogą stanowić większą część wewnętrznej powierzchni wieka 27. Korzystne jest, ażeby bezpośredni kontakt konsumenta z powierzchniami zadru-kowanymi mikrokapsułkami był jak najmniejszy. Na fig. 2 przedstawiono całkowicie złożone opakowanie 10

z zamkniętym wiekiem 27. Gdy wieko 27 opakowania 10 jest zamknięte, wówczas żadna z powierzchni za-drukowanych mikrokapsułkami nie jest odsłonięta. Do naniesienia mikrokapsułek na blankiety opakowania zastosowane mogą zostać standardowe procesy druku wklęsłego lub sitodruku.

4

PL 200 901 B1

Obszary wybrane do nadrukowania są obszarami, w których przy otwieraniu następuje wzajemny cierny kontakt pomiędzy elementami opakowania pudełka lub też kontakt pomiędzy elementami opakowania a produktem i obszarami, z którymi styczność konsumenta jest najmniej prawdopodobna. Przykładowo na fig. 3, 4 i 5 zilustrowano całkowicie złożone odchylane opakowanie z wewnętrznym korpusem 21

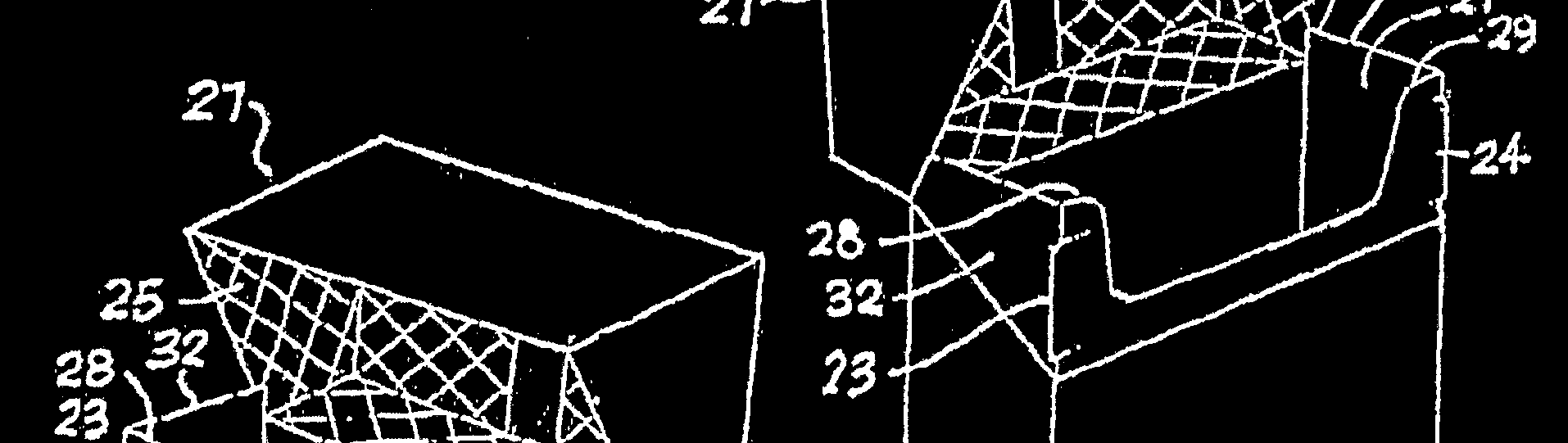

i zewnętrznym korpusem 22 oraz otwartym wiekiem 27. Wypusty 23 i 24 wewnętrznego korpusu 21 stykają się ciernie z mikrokapsułkami, które są nadrukowane na lewej i prawej wewnętrznej ścianie bocznej 25 i 26 wieka 27. Gdy wierzch wieka 27 jest otwierany, wówczas mikrokapsułki są rozrywane, uwalniając w kierunku konsumenta zawarty w nich środek zapachowy. Podobnie, wewnętrzne krawędzie 28

i 29 korpusu stykają się ciernie z wewnętrznymi ścianami bocznymi 25 i 26 oraz wewnętrzną przednią ścianą boczną 13 podczas otwierania wieka 27, rozrywając mikrokapsułki i uwalniając w kierunku konsumenta większą ilość środka zapachowego. W podobny sposób ściany boczne 32 i 33 wewnętrznego korpusu 21 tworzą cierny kontakt z lewą i prawą wewnętrzną ścianą boczną 25 i 26 wieka 27, uwalniając w kierunku konsumenta zakapsułkowany środek zapachowy.

Zależnie od rozmieszczenia produktu, produkt lub jego pokrycie także mogą wchodzić w cierną styczność z jedną lub większą liczbą powierzchni wieka 27, pokrytych mikrokapsułkami. Oczywiście faktyczne położenie wewnętrznej powierzchni pokrytej mikrokapsułkami na odchylanym wieku może ulegać znacznym zmianom, zależnie od pożądanego efektu aromatycznego, wytrzymałości zakapsuł-

kowanego środka zapachowego oraz zasięgu ciernego kontaktu pomiędzy odchylanym wiekiem a dol-nym korpusem. Ponadto, jak można zauważyć na fig. 3, wewnętrzna przednia ściana boczna 13 wieka 27

opakowania może faktycznie stykać się z papierosami 32, gdy jest ono otwierane, powodując przez to cierne sprzęgnięcie oraz uwolnienie środka zapachowego.

Dodatkowym aspektem rozwiązań pokazanych na fig. 1 - 5 jest zastosowanie ich na opakowaniach na papierosy z odchylanym wierzchem, które nie zawierają wewnętrznego korpusu 21, zaznaczo-nego na fig. 1 i 2, a także na opakowaniach z fig. 3 - 5, w których wewnętrzny korpus 21 rozciąga się w górę od górnej krawędzi zewnętrznego korpusu 22 dolnego kadłuba. Jak można wywnioskować z fig. 1

i 2, przy zamykaniu wieko 27 będzie wchodziło w styczność z górnymi krawędziami 40, 42, przez co środek zapachowy może zostać nałożony, na obszary 11 - 16, jednakże głównie kontaktować się będą krawędzie na obszarach 11 i 15, które będą potencjalnie ciernie łączyć się z krawędziami 40 i 42. Na fig. 3 - 5 pokazane jest odchylane opakowanie z wewnętrznym korpusem 21, w którym obecny jest pierwszy i drugi panel 32 i 33 oraz przedni panel 34 wewnętrznego korpusu 21. Możliwe są jednakże rozliczne odmiany takiego opakowania.

Mikrokapsułki zawierające wybrany środek zapachowy są wytwarzane i mogą być dostępne ko-mercyjnie od takich producentów jak na przykład Arcade, Inc., Chattanooga, Tennessee, USA. Do przykładowych aromatów przydatnych do kapsułkowania należą mięta pieprzowa, mentol, mięta zielona oraz aromaty palone/prażone. Zakapsułkowany może zostać jednakże prawie dowolny olejek aromatyczny, o ile spełnia pewne podstawowe wymagania technologiczne, takie jak na przykład własności hydrofobo-we. Do pokrycia olejków aromatycznych i wytworzenia mikrokapsułek po procesie polimeryzacji zastoso-wany może zostać roztwór, taki jak na przykład polimer mocznika polioksymetylenu. Mikrokapsułki mogą mieć średnicę w zakresie od około 10 do około 40 μm.

Mikrokapsułki mogą zostać wytworzone w postaci wilgotnego ciasta, które może zostać połączone z wodą w celu wytworzenia zawiesiny „tuszu”. Z ciastem tym nie są zwykle stosowane rozpuszczalni-ki, gdyż mogą one spowodować rozpuszczenie polimerowej skorupki otaczające zakapsułkowany środek zapachowy. Przydatna zawiesina tuszu może zostać otrzymana przy wielu stężeniach, zależnie od warunków drukowania i rodzaju procesu. Przykładowo wilgotne ciasto o stężeniu 50% do 60% daje w re-zultacie tusz o konsystencji przydatnej do systemów druku wklęsłego. W procesie druku wklęsłego 40 kg tuszu o stężeniu 50% może wytworzyć wystarczającą ilość tuszu do zadrukowania w przybliżeniu jedne-go miliona odchylanych pudełek. Razem z tuszami mikrokapsułkowymi zastosowane mogą być także me-tody sitodruku.

Według wynalazku opracowano zatem opakowanie w postaci odchylanego pudełka, które jest stra-tegicznie pokryte tuszem olejku aromatycznego w postaci mikrokapsułek w taki sposób, iż przy otwarciu opakowania przez konsumenta występuje cierna styczność pomiędzy pokrytą powierzchnią a innymi powierzchniami opakowania. Cierna styczność powoduje rozerwanie mikrokapsułek i uwolnienie środka zapachowego przeznaczonego dla konsumenta. Znawca tej dziedziny zauważy, iż niniejszy wyna-lazek może zostać zrealizowany inaczej niż tylko według opisanych korzystnych przykładów wykonania, które przedstawione zostały tylko z intencją ilustracji, nie zaś ograniczenia wynalazku, który ogra-niczony jest tylko przez następujące dalej zastrzeżenia.

PL 200 901 B1

5

Zastrzeżenia patentowe

1. Opakowanie artykułów do palenia z odchylanym wiekiem, zawierające zewnętrzny korpus posiadający kadłub oraz wieko przymocowane zawiasowo do kadłuba, a także zakapsułkowany środek zapachowy naniesiony na powierzchnię opakowania, znamienne tym, że zakapsułkowany środek zapachowy jest nałożony na wewnętrzną powierzchnię (25, 26) opakowania (10) i jest tak umieszczony na opakowaniu (10), iż jest uwalniany po wystąpieniu ciernego kontaktu po otworzeniu opakowania (10).

2. Opakowanie według zastrz. 1, znamienne tym, że zakapsułkowany środek zapachowy skła-da się z mikrokapsułek zawierających olejki aromatyczne.

3. Opakowanie według zastrz. 1, znamienne tym, że zakapsułkowany środek zapachowy jest naniesiony na wnętrze wieka (27) opakowania (10).

4. Opakowanie według zastrz. 1 albo 3, znamienne tym, że uwalniany środek zapachowy jest w ciernym kontakcie z dalszą częścią opakowania (10).

5. Opakowanie według zastrz. 4, znamienne tym, że zakapsułkowany środek zapachowy jest usytuowany w styczności z powierzchnią wewnętrznego korpusu (21) opakowania (10).

6. Opakowanie według zastrz. 5, znamienne tym, że wewnętrzny korpus (21) rozciąga się ku górze od górnej krawędzi (40, 41, 42) kadłuba i jest od niego oddalony do wewnątrz.

7. Opakowanie według zastrz. 6, znamienne tym, że wewnętrzny korpus (21) posiada przynajmniej jeden rozciągający się na zewnątrz wypust (23, 24), który łączy się ciernie z wewnętrzną powierzchnią (25, 26) wieka (27).

8. Opakowanie według zastrz. 4, znamienne tym, że zakapsułkowany środek zapachowy jest usytuowany w styczności z krawędzią kadłuba opakowania (10).

9. Opakowanie według zastrz. 1, znamienne tym, że zakapsułkowany środek zapachowy jest usytuowany w kontakcie z produktem zamkniętym w opakowaniu (10) lub z owijką tego produktu.

10. Opakowanie według zastrz. 1, znamienne tym, że opakowanie (10) ma kształt zasadniczo prostopadłościenny.

11. Opakowanie według zastrz. 1, znamienne tym, że wieko (27) zawiera klapkę (11) prawej ściany bocznej wnętrza wieka, prawą klapkę (12) górnej ściany wnętrza wieka, przednią ścianę (13) wnętrza wieka, lewą klapkę (14) górnej ściany wnętrza wieka, klapkę (15) lewej ściany bocznej wnę-

trza wieka oraz tylną ścianę (16) wnętrza wieka, przy czym przynajmniej jeden z tych elementów wieka (27), na które składa się klapka (11) prawej ściany bocznej wnętrza wieka, prawa klapka (12) górnej ściany wnętrza wieka, przednia ściana (13) wnętrza wieka, lewa klapka (14) górnej ściany wnętrza wieka, klapka (15) lewej ściany bocznej wnętrza wieka oraz tylna ściana (16) wnętrza wieka, zawiera umieszczony na nim zakapsułkowany środek zapachowy.

12. Opakowanie według zastrz. 2, znamienne tym, że mikrokapsułki zbudowane są z polimeru mocznika polioksymetylenu.

13. Opakowanie według zastrz. 2, znamienne tym, że mikrokapsułki mają średnicę w zakresie od 10 do 40 μm.

14. Opakowanie według zastrz. 1, znamienne tym, że środek zapachowy jest wybrany z grupy składającej się z mięty pieprzowej, mentolu, mięty zielonej oraz palonych lub prażonych aromatów.

15. Opakowanie według zastrz. 1 albo 2, znamienne tym, że mikrokapsułki środka zapachowego są nadrukowane na opakowaniu (10) na obszarach maksymalizujących kontakt cierny mikrokapsułek środka zapachowego z przeciwległymi powierzchniami opakowania (10).

16. Opakowanie według zastrz. 15, znamienne tym, że mikrokapsułki środka zapachowego są naniesione w postaci tuszu, zawierającego 50% mikrokapsułek.
