Ć wiczenie 3. Szkicowanie – wię zy wymiarowe i algebraiczne

1. Przygotuj środowisko pracy w module Rysunek. Tym celu : (a) – jeśli u dołu dokumentu nie ma zakładki 2D Model to w menu Widok włącz pozycję Arkusz modelu 2D; (b) – upewnij się, że w menu Narzędzia włączone są opcje Zachowaj relacje oraz Wskaźnik wyrównania; (c)

– przejdź na zakładkę 2D Model.

2. Wykorzystując więzy geometryczne i wymiarowe oraz polecenia rysowania wykonaj poniższe zadania. Dopilnuj, aby wymiar był wymiarem sterującym (aktywny przycisk w pasku wstęgowym polecenia).

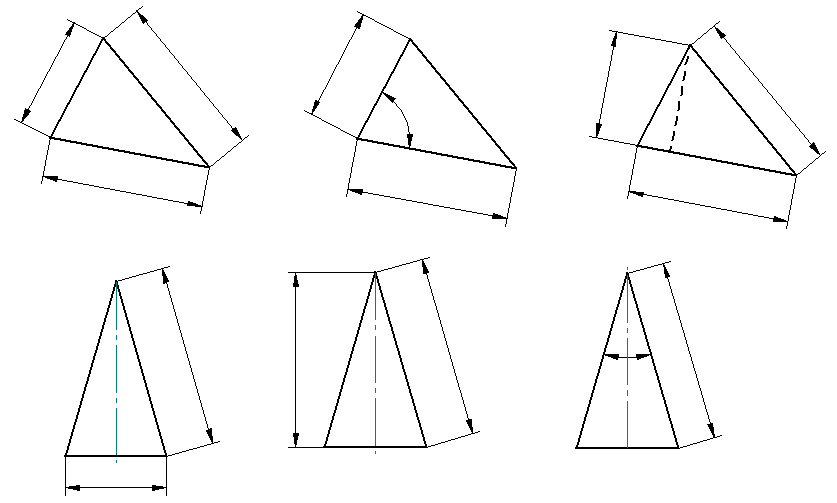

(a) Narysuj trójkąty z

narzuconymi więzami

wymiarowymi jak to

pokazuje rysunek obok (Nie

rysuj osi ani linii

przerywanych).

(b) Narysuj trapezy

równoramienne i

równoległoboki z

narzuconymi więzami

wymiarowymi jak to pokazuje

rysunek obok.

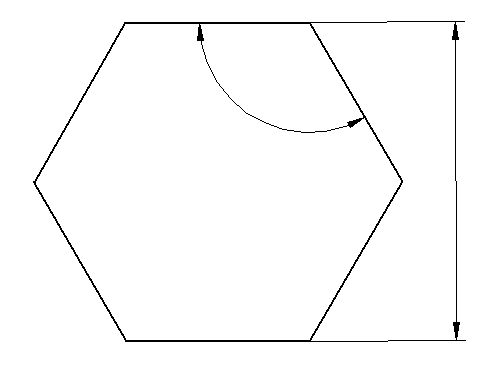

(c) Narysuj sześciokąt o regulowanym rozstawie przeciwnych boków narzuć więzy wymiarowe pokazane jak na rys. niżej

(d) Narysuj symetryczny dwuteownik z półkami o równej grubości i więzami wymiarowymi jak na rys. niżej

d)

c)

(e) Narysuj rzut pasa nawiniętego na koła. Narzuć więzy wymiarowe jak na rysunku niżej.

(f) Narysuj płytkę prostokątną zaokrągloną na rogach równymi promieniami i z równymi otworami umieszczonymi w środkach zaokrągleń. Wewnątrz płytki jest otwór o regulowanym promieniu i regulowanej odległości od lewego dolnego narożnika e)

f)

(g) Prostokąt o regulowanym boku pionowym a

oraz zadawanym zmienną P polu. Bok

poziomy ma być wyliczany z więzów

algebraicznych ze wzoru: b = P/a. (Nie

kreskować)

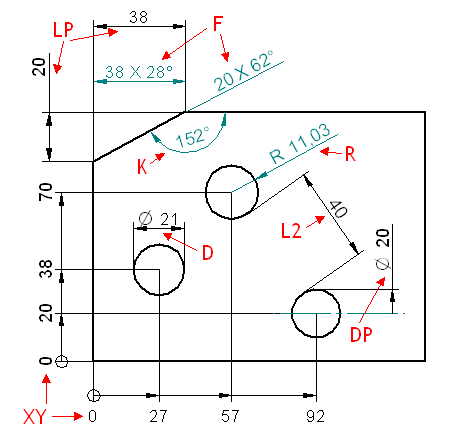

3. Narysuj płytkę pokazaną obok i zastosuj do

niej wszystkie wymiary oferowane przez SE.

LP – „Odległość pomiędzy” pionowe/poziome;

L2 – przez 2 punkty (włączona opcja wym.

stycznego); D – średnica; DP – średnica

połówkowa (pierwszą wskazuje się oś); R –

promieniowy; K – kątowy; F – wymiarowanie

fazy oraz XY – współrzędnościowe
