F65, ZASADY POMIARU


LABORATORIUM FIZYKI

temat:

Badanie rozkładu elektronów w zależności od ich prędkości.

Marcin Wirkus

Wydział Mechaniczny IZK grupa K06

13 czerwiec 1996 rok

ocena :

podpis :

ZASADY POMIARU

W doświadczeniu w celu otrzymania rozkładu elektronów w zależności od ich prędkości, bada się rozkład elektronów w lampie elektronowej stosując metodę potencjału hamującego. Na anodę lampy próżniowej z żarzoną katodą podaje się napięcie hamujące, przeszkadzające dochodzeniu elektronów do anody. Dochodzą do niej tylko te elektrony, których energia kine-
tyczna jest większa od pracy sił pola elektrycznego wywołującego hamowanie. Mierząc prąd anodowy przy różnych napięciach hamowania, można bezpośrednio śledzić rozkład ilości termoelektronów w zależności od ich energii. Rozkład ten jest zgodny z rozkładem Maxwella - Boltzmana:

0x01 graphic

dN - liczba elektronów ze składowymi prędkości zawartymi w przedziale prędkości vv+dv

N - koncentracja swobodnych elektronów, które opuściły metal

m - masa elektronu

h - stała Plancka

kB - stała Boltzmana

T -temperatura bezwzledna

EF - energia Fermiego

Zależnośc prądu anodowego od napięcia hamującego:

0x01 graphic

U - napięcie hamujące

Ia0 - natężenie prądu anodowego w przypadku, kiedy różnica potencjałów między anodą i katodą wynosi zero

Wykres zależności lnIa lub ln Ia/Ia0 od wartości napięcia anodowego powinien być linią prostą daną równaniem:

0x01 graphic
lub 0x01 graphic

Liniowa zalezność lnIa lub ln Ia/Ia0 od wartości napięcia hamującego potwierdza założe- nia o Maxwellowskim rozkładzie prędkości elektronów termoemisji.

Znając współczynnik nachylenia prostej: 0x01 graphic
można obliczyć temperaturę gazu elektronowego w lampie równą temperaturze katody.

Znając wartość napięcia hamującego U można łatwo określić prędkość elektronów korzystając z zależności:

0x01 graphic

m - masa elketronu

v - prędkość elektronu

e - ładunek elementarny

Wykonywaliśmy pomiary natężenia prądu anodowego w kierunku przewodzenia od 0 do 0.7 V, oraz w kierunku zaporowym do momentu zatkania lampy.

Pomiary wykonaliśmy dla jednego prądu żarzenia: Iż = 0,65A

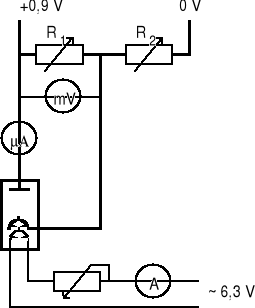

SCHEMAT POMIAROWY:

0x01 graphic

OCENA DOKŁADNOŚCI URZĄDZEŃ:

MIERNIK

KLASA

ZAKRES

INNE

miliwoltomierz

0,5

750 mV

miliamperomierz

0,5

750μA

opór wewnętrzny

Ra = 60 Ω

amperomierz

0,5

1 A

TABELE POMIAROWE:

KIERUNEK PRZEWODZENIA

lp.

Iż[A]

Ia[μA]

IaRa [mV]

U[mV]

U'=U-IaRa

ln Ia

1

65

195

11,7

0

-11,7

5,273

2

240

14,4

50

35,6

5,481

3

280

16,8

100

83,2

5,635

4

320

19,2

150

130,8

5,768

5

360

21,6

200

178,4

5,886

6

425

25,5

250

224,5

6,052

7

465

27,9

300

272,1

6,142

8

515

30,9

350

319,1

6,244

9

570

34,2

400

365,8

6,346

10

625

37,5

450

412,5

6,438

11

675

40,5

500

459,5

6,515

12

715

42,9

550

507,1

6,572

KIERUNEK ZAPOROWY

lp.

Iż[A]

Ia[μA]

IaRa[mV]

U[mV]

U'[mV]

ln Ia

Ua

1

65

195

11,7

0

-11,7

5,273

8,30

2

150

9,00

50

41,0

5,011

61,0

3

115

6,90

100

93,1

4,745

113,1

4

85

5,10

150

144,9

4,443

164,9

5

60

3,60

200

196,4

4,094

216,4

6

40

2,40

250

247,6

3,689

267,6

7

25

1,50

300

298,5

3,219

318,5

8

15

0,90

350

349,1

2,708

369,1

9

9

0,54

400

399,4

2,197

419,4

10

5

0,30

460

459,7

1,609

479,7

11

3

0,18

510

509,8

1,099

529,8

12

1

0,06

545

544,9

0,000

560,9

OBLICZENIA

Wiadomo także, że temperatura odpowiadająca stanowi, w jakiej znajduje się gaz elektronowy w lampie a zarazem temperatura katody wyraża się wzorem:

tga - kąt nachylenia prostej odpowiada współczynnikowi kierunkowemu prostej

ln Ia = f(U′) w kierunku zaporowym.

- z tego przekształcenia możemy obliczyć temperaturę katody, ale najpierw potrzebne jest obliczenie wartość tgα, można dokonać tego na podstawie założenia, że jest on równy współczynnikowi prostej lnIa = f(U′), w kierunku zaporowym.

y = mx +b
U′1 = 93,1 mV

U′2 = 459,7 mV

ln1 Ia = 4,7
ln2 Ia = 1.6

=

T= 1380[K]

Liczbę elektronów o określonej energii kinetycznej, które zawarte są w odpowiednich zakresach (przedziałach) obliczam korzystając z przybliżenia.

Zakresy obliczyć można ze wzoru: Ek = eU

1. przedział 0 < Ek < eU1

2. przedział eU1 < Ek < eU2

3. przedział eU2 < Ek < eU3 itd.


np. obliczenia dla drugiego zakresu.

Ze wzoru: można obliczyć prędkość elektronów.

m = 9,109⋅10-31 [kg] - masa elektronu

Podobnie, jak liczbę elektronów, prędkość można obliczyć i umieścić w przedziałach.

przedział 0 < V <

przedział < V <

przedział < V <

itd.

Przykładowe obliczenia dla drugiego zakresu prędkości:

U1 = 61[mV] = 61 ⋅ 10-3 [V]

e = 1,602 ⋅ 10-19 [C]

0 < V < 31,7 pierwszy zakres prędkości

Lp.

EK[ meV]

V[km/s]

1

0,231

55,51

31,70

2

0,179

139,47

54,69

3

0,153

305,45

81,70

4

0,128

387,72

92,13

5

0,102

469,52

101,43

6

0,077

550,83

109,89

7

0,051

631,71

117,70

8

0,030

712,30

125,00

9

0,021

792,69

131,88

10

0,010

873,00

138,40

11

0,010

456,57

70,79

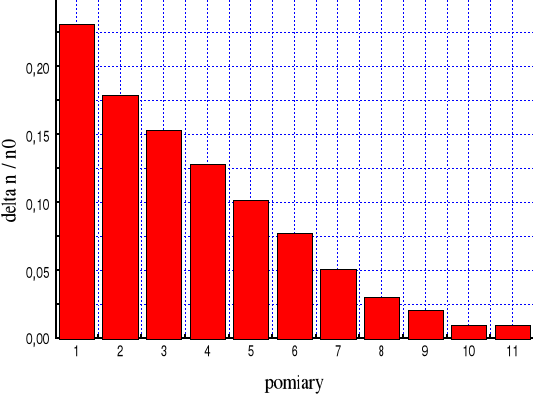

WYKRESY

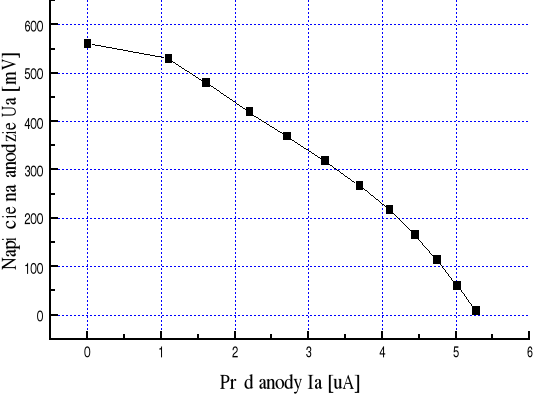

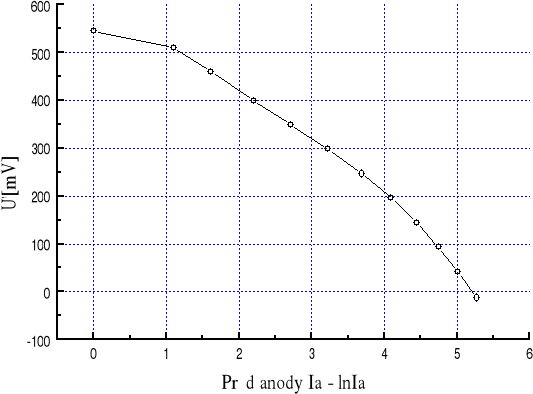

KIERUNEK ZAPOROWY

0x01 graphic

0x01 graphic

0x01 graphic

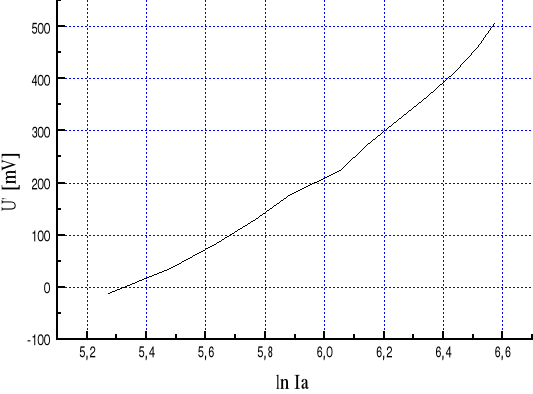

KIERUNEK PRZEWODZENIA

0x01 graphic

Charakterystyka diody, jak i wykres funkcji rozkładu Maxwella-Boltzmana wg energii zasadniczo pokrywają się z danymi zamieszczonymi w literaturze. Rozkład M-B dla kierunku przewodzenia jest dosyć płaski, można to jednak tłumaczyć wysoką temperaturą. Natomiast rozkład dla kierunku zaporowego jest poprawny, choć mała ilość punktów pomiarowych (spowodowana szybkim zatkaniem się lampy) uniemożliwiła uzyskanie dokładniejszego wykresu.

9

Badanie rozkładu elektronów w zależności od ich prędkości. Marcin WIRKUS
