Politechnika Częstochowska

Laboratorium Energoelektroniki

Temat: Sterownik jednofazowy.

Wydział Elektryczny

Gr III, Zespół V

Skład grupy:

Piotr Szeląg

Rafał Klimas

Michał Kożba

Marek Kijowski

Robert Jagielski

Piotr Janikowski

Radosław Urbańczyk

1. Cel ćwiczenia.

Celem ćwiczenia jest zbadanie własności sterownika jednofazowego.

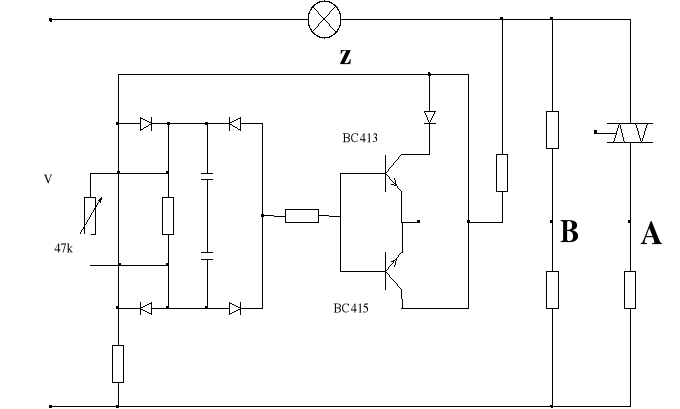

2. Schemat pomiarowy.

A,B - punkty przyłączenia

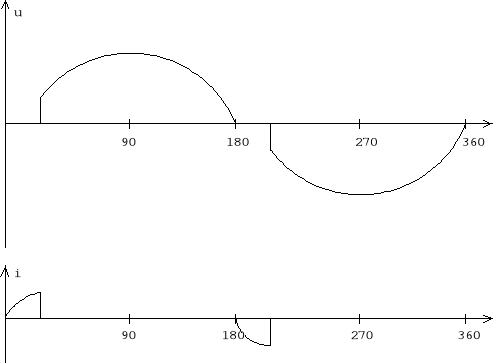

3. Przebieg prądu i napięcia dla α_min = 24^o

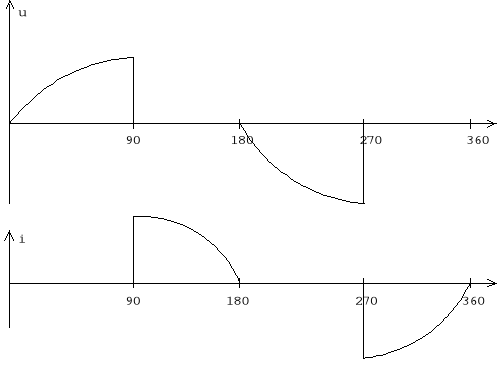

Przebieg prądu i napięcia dla α_min = 90^o

Przebieg prądu i napięcia dla α_min = 180^o

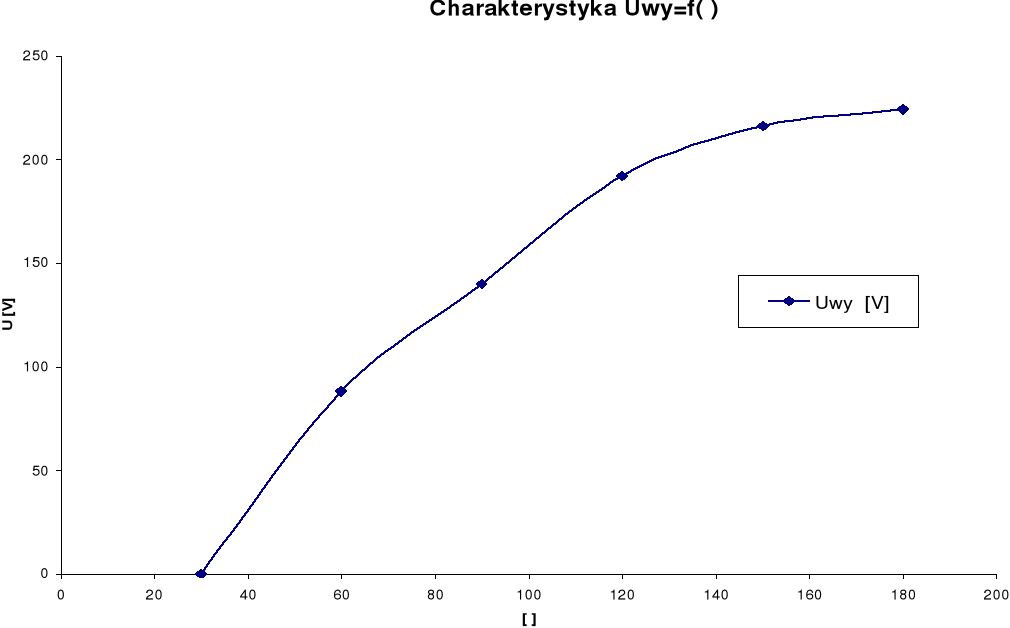

4. Wyznaczanie charakterystyki U_wy=f(α)

Tabela pomiarowa.

α [^o]	Uwy [V]
30	0
60	88
90	140
120	192
150	216
180	224

Wnioski

Łącznik dwukierunkowy złożony z dwóch tyrystorów połączonych odwrotnie, równolegle i sterowanych tym samym impulsem znanym regulatorem napięcia przemiennego można wykorzystać do bezpośredniego regulowania napięcia przemiennego i prądu na odbiorniku. W ćwiczeniu regulowaliśmy kątem zapłonu triaka i obserwowaliśmy przebiegi napięcia i prądu. Charakterystyka napięcia na odbiorniku w zależności od kąta zapłonu jest nie liniowa i zbliżona do wykresu sinusa.

---
