Sprawozdanie

z

Pracowni

Elektrycznej

nr 15.

Zespół Szkół Elektronicznych

Rzeszów

ZSE w Rzeszowie	Pracownia elektryczna	1996/97
Sprawozdanie z ćwiczenia nr 16.		kl. II a	GD/2/II
Data wykonania ćwiczenia 28.02.1997 r.	Badanie diod półprzewodnikowych.	Data wykonania sprawozdania 4.03.1997 r.	Ocena

I. Przepisy BHP.

1.Wykonując ćwiczenia należy zachować jak najdalej idące środki ostrożności zabezpieczające

przed porażeniem lub innym wypadkiem..

2. W szczególności nie należy:

- dotykać przewodów przyrządów a zwłaszcza nieizolowanych ich części po włączeniu pod

napięcie,

- dotykać bez istotnej potrzeby części uziemiającej urządzeń wodociągowych, urządzeń CO,

oraz opierać się o nie w czasie wykonywania ćwiczenia.

3. Obwód pomiarowy należy budować w ten sposób aby między zestawem przyrządów

a źródłem prądu zawsze znajdował się wyłącznik umożliwiający szybkie wyłączenie obwodu.

W czasie ćwiczenia jeden z ćwiczących uczniów powinien zajmować miejsce w pobliżu

wyłącznika wyłączającego cały układ.

4. Nie wykonywać żadnych manipulacji bez dokładnego rozeznania układu elektrycznego

i zgody nauczyciela. Zwiększyć ostrożność w dni deszczowe i dżdżyste.

II. Spis przyrządów.

1. Zasilacz stabilizowany 0-50 V.

2. Cyfrowy miernik uniwersalny.

3. Cyfrowy miernik uniwersalny.

4. Komplet cewek pomiarowych.

5. miernik dobroci (Q - metr).

6. Układ do badania diod.

III. Cel ćwiczenia.

Celem ćwiczenia jest wyznaczanie podstawowych charakterystyk i parametrów diod półprzewodnikowych.

IV. Przebieg ćwiczenia.

1. Charakterystyki I = f(U) diod wyznacz się w układzie a) dla kierunku przewodzenia oraz b)

dla kierunku zaporowego.

a) b)

R R

A A

zasilacz + V D zasilacz + V D

- -

badana dioda	kierunek przewodzenia		kierunek zaporowy
	U	I	U	I
	V	A	V	A
	0,5	0,5 m	0,5	0,38 m
	0,6	4 m	0,6	2 m

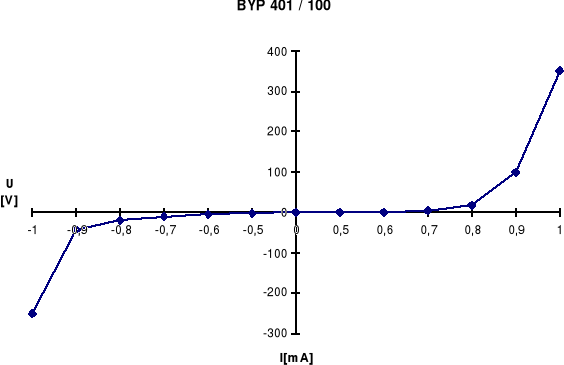

BYP 401 / 100	0,7	19 m	0,7	5,5 m
	0,8	100 m	0,8	11 m
	0,9	350 m	0,9	18 m
	1	1	1	42 m
	0,5	3 	0,5	3,5 
	0,6	21 	0,6	21 
BZP 630 C12	0,7	74 	0,7	70 
	0,8	150 	0,8	120 

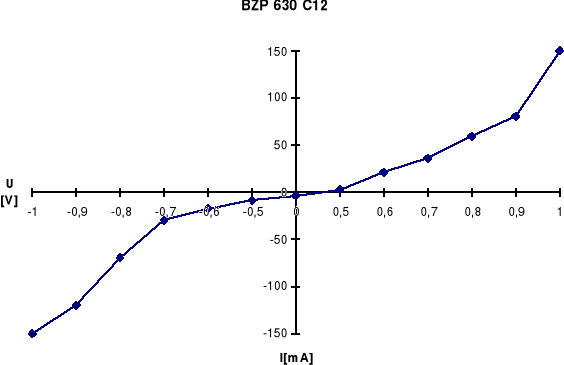

	0,9	36 	0,9	9 
	1	75 	1	17 

2. Wyznaczanie pojemności diody pojemnościowej.

R

zasilacz V C Q - metr

Q - metr - miernik do pomiaru pojemności diody wykorzystujący metodę rezonansową.

Pomiar wykonuje się po ustaleniu odpowiedniej wartości napięcia stałego polaryzującego (napięcie generatora Q - metru), następnie zwiera się diodę, dostraja się Q - metr do rezonansu i na podziałce odczytuje się wartość kondensatora C₁. Następnie te same czynności wykonuje się przy diodzie rozwartej i otrzymuje się pojemność C₂. Pojemność diody jest różnicą otrzymanych wartości C_D = C₂ - C₁.

V. Wnioski.

1. Do wyznaczania charakterystyk prądowo - napięciowych wykorzystuje się dwa układy.

Jeden z nich to układ dokładnie mierzonego napięcia wykorzystywany do pomiarów w

kierunku przewodzenia, drugi to układ dokładnie mierzonego prądu wykorzystywany do

pomiarów w kierunku zaporowym.

a) dioda prostownicza

W kierunku przewodzenia wraz ze wzrostem napięcia wzrasta także prąd. Zależność ta jest

liniowa gdyż wraz z równym wzrostem napięcia coraz szybciej rośnie prąd. W kierunku

zaporowym prąd powinien wzrastać bardzo powoli. Przy dużych różnicach prądów powinna

być mała.

b) dioda Zenera

W kierunku przewodzenia charakterystyka prądowo - napięciowa diody Zenera jest podobna

jak charakterystyki diody prostowniczej. W kierunku zaporowym wraz ze wzrostem napięcia

do wartości U_Z prąd powinien zmieniać się w małych ilościach. Po przekroczeniu napięcia

stabilizacji (U_Z) niewielka zmiana napięcia wiąże się z dużymi zmianami prądu.

Do wykonania sprawozdania użyto programów:

- MS WORD 6.0 dla WINDOWS 95,

- MS EXCEL 7.0 dla WINDOWS 95,

- MS Edytor równań 2.0 dla WINDOWS 95.

---
