Wiadomości wstępne

ENERGETYKA - dział gospodarki obejmujący przetwarzanie, przenoszenie, gromadzenie, wykorzystanie energii, w znaczeniu węższym - dziedzina przemysłu obejmująca te procesy. Rozwój energetyki opiera się na wykorzystaniu naturalnych zasobów energii na Ziemi - regenerowanych (energia promieniowania słońca, wiatrów, wód) i nie regenerowanych (energia chemiczna paliw i energia jądrowa). Prawie 96% całej wytwarzanej energii uzyskuje się obecnie wskutek przetwarzania energii paliw (z węgla ok. 39%, ropy naftowej i jej pochodnych 33%, gazu ziemnego 17%, drewna 4%)

Energetyka ma zasadnicze znaczenie dla przemysłu, transportu (zużywa on ponad 50% całej energii wytwarzanej na świecie), rolnictwa i gospodarki komunikacyjnej.

Przez silnik cieplny przepływa substancja, charakteryzująca się dużymi zmianami objętości właściwej przy zmianach temperatury i ciśnienia, zwana czynnikiem pracującym.

Ze względu na rodzaj czynnika pracującego rozróżnia się :

• silniki spalinowe

• silniki parowe

Silniki spalinowe - są silnikami o spalaniu wewnętrznym, tj. proces spalania przebiega wewnątrz silnika, do którego jest doprowadzone powietrze i paliwo; praca wykonana jest przez rozprężające się gazy spalinowe.

Silniki parowe - są silnikami o spalaniu zewnętrznym, przy czym czynnik pracujący jest tu ogrzewany spalinami w wymienniku ciepła.

Ze względu na sposób wykorzystania energii czynnika silniki dzielimy na:

• silniki tłokowe

• silniki turbinowe

• silniki odrzutowe

W silnikach tłokowych - ruch tłoka wywołany jest przez zmienne naciski czynnika pracującego. Najczęściej stosowany jest posuwisto-zwrotny ruch tłoka;

W silnikach turbinowych - wirnik turbiny obraca się pod wpływem działania dynamicznego strumienia czynnika o dużej prędkości przepływu.

W silnikach odrzutowych - wypływający z dużą prędkością czynnik wytwarza bezpośrednio siłę reakcji działającą na silnik, zwaną ciągiem.

Wg przeznaczenia rozróżnia się :

• silniki przemysłowe

• silniki trakcyjne ( samochodowe, okrętowe, lotnicze itp.)

W zakresie dużych mocy, stosowanych w energetyce, najbardziej rozpowszechnione są turbiny parowe. Dla małych mocy, spotykanych w urządzeniach trakcyjnych, stosowane są prawie wyłącznie spalinowe silniki tłokowe.

Ze względu na prędkość obrotową rozróżnia się :

< silniki wolnoobrotowe

< silniki szybkoobrotowe

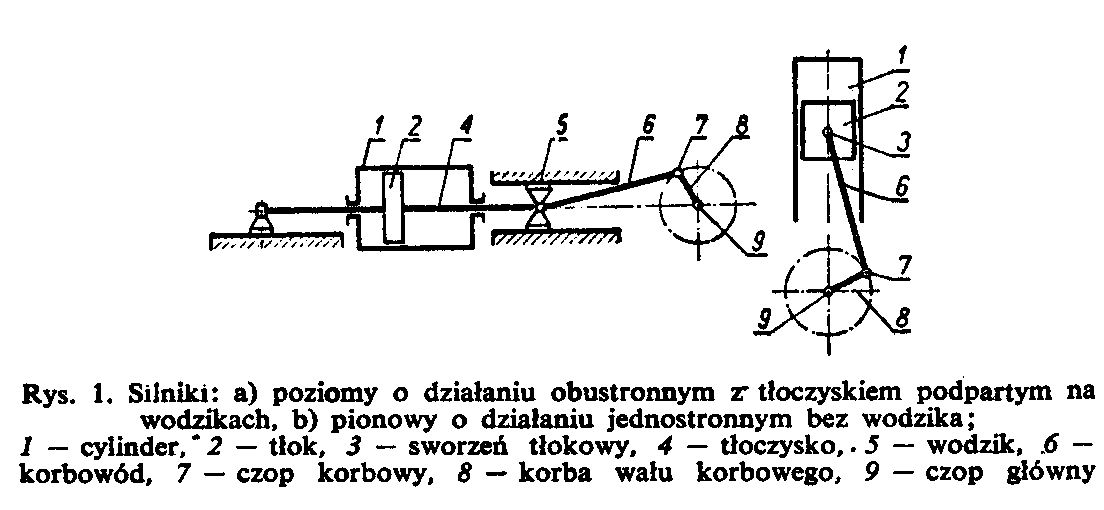

Silniki wolnoobrotowe - o prędkościach obrotowych do 400obr/min i dużych mocach, mają tłok osadzony na tłoczysku, które przez wodzik łączą się korbowodem napędzającym wał korbowy (rys.1a)

Silniki szybkoobrotowe - są z reguły bezwodzikowe, posiadają korbowód połączony bezpośrednio z tłokiem przez sworzeń tłokowy ( rys.1b ).

Silniki tłokowe - mogą być silnikami o działaniu obustronnym - czynnik znajduje się po obydwu stronach tłoka (rys.1a) lub silnikami o działaniu jednostronnym - czynnik pracujący znajduje się po jednej stronie tłoka (rys.1b).

Ze względu na położenie osi cylindrów dzieli się silniki tłokowe:

• poziome

• pionowe

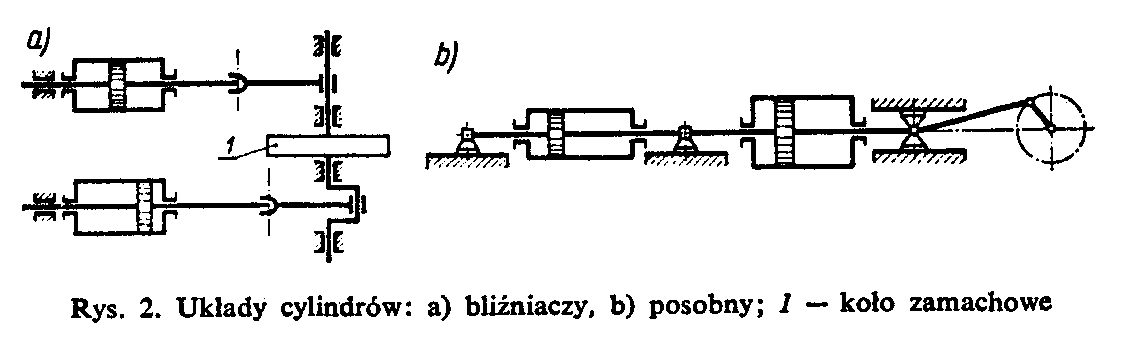

Silniki parowe dwucylindrowe mogą być wykonane w układzie bliźniaczym (rys.2a), gdy cylindry znajdują się obok siebie a wykorbienia wału przesunięte są o 90⁰, lub w układzie posobnym, gdy cylindry umieszczone są jednym za drugim, a tłoki osadzone są na wspólnym tłoczysku. ( rys.2b).

Ze względu na rozmieszczenie cylindrów wielocylindrowych silników spalinowych rozróżnia się:

- silniki rzędowe - silniki gwiazdowe.

Najczęściej spotykanymi układami cylindrów w tych silnikach są:

1. układ rzędowy pionowy, normalny

2. układ dwurzędowy widlasty, normalny

3. układ dwuszeregowy z cylindrami przeciwległymi

4. układ gwiazdowy

5. układ dwugwiazdowy.

SILNIKI SPALINOWE

1. Silniki tłokowe - w spalinowych silnikach tłokowych stosowany jest najczęściej posuwisto-zwrotny ruch tłoka. Są to silniki suwowe.

W zależności od liczy suwów tłoka, po wykonaniu których zjawiska w silniku powtarzają się, rozróżnia się silniki:

• czterosuwowe

• dwusuwowe

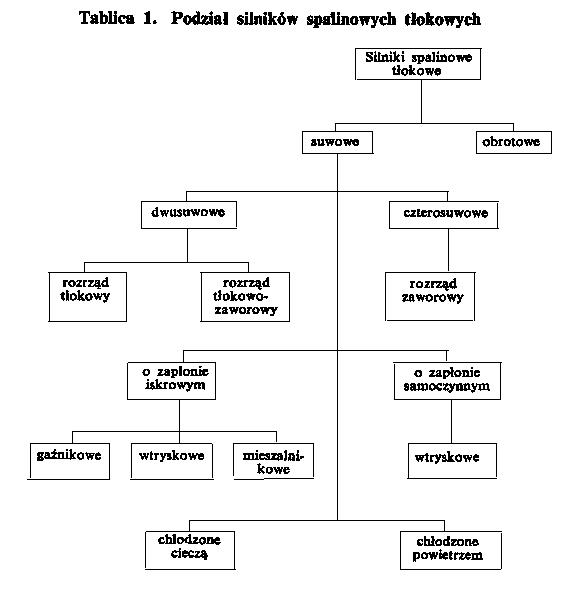

Do cylindrów silnika może być doprowadzona uprzednio przygotowana mieszanka palna z powietrza i paliwa ciekłego gaźniku lub powietrza i paliwa gazowego w mieszalniku. W silnikach wtryskowych następuje wtrysk paliwa do powietrza sprężonego w cylindrze. Zapłon mieszanki paliwa z powietrzem w cylindrze może być spowodowany iskrą elektryczną, rozżarzonym elementem głowicy lub też może następować samoczynnie na skutek nagrzania powietrza podczas sprężania powyżej temperatury samozapłonu paliwa. ( Tablica 1 )

Zaletami silnika dwusuwowego w porównaniu z czterosuwowym są:

• prostsza konstrukcja

• prostsza obsługa

• prostsza naprawa

Wadami są:

• większe zużycie paliwa, szczególnie przy zasilaniu gaźnikowym.

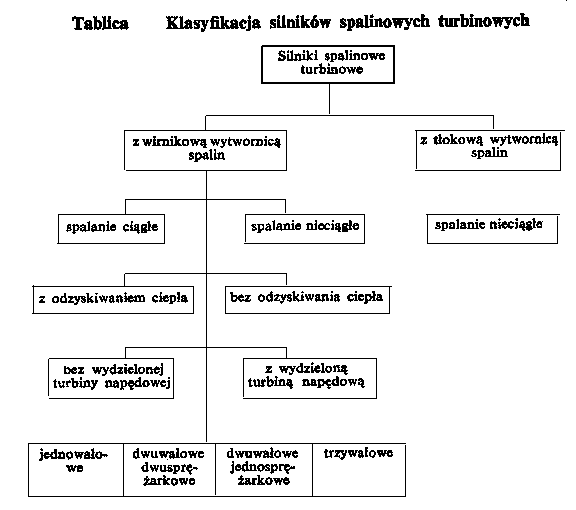

2. Silniki turbinowe - mają przynajmniej jedną turbinę wykonującą pracę użyteczną, zwaną turbina napędową. Najczęściej silnik spalinowy turbinowy jest silnikiem o spalaniu wewnętrznym. Do silnika zasysane jest powietrze z otoczenia. Spaliny o ciśnieniu i temperaturze wyższych od ciśnienia i temperatury otoczenia wytwarzane są zazwyczaj w wirnikowej, rzadziej w tłokowej wytwornicy spalin. ( Tablica 2 ).

3. Silniki odrzutowe - napędzają samoloty lub pociski rakietowe przez bezpośrednie wykorzystanie siły reakcji strumienia spalin wypływających z dużą prędkością z dyszy silnika. Siła ta jest nazywana ciągiem silnika.

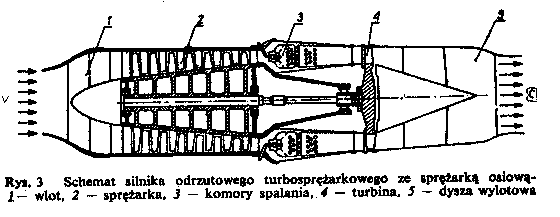

Silniki odrzutowe przelotowe pobierają tlen potrzebny do spalania z powietrza atmosferycznego dopływającego do silnika. ( rys. 3 ).

SILNIKI PAROWE - jest silnikiem cieplnym zamieniającym energię pary wodnej na energię mechaniczną.

Rozróżniamy silniki parowe:

• Silnik parowy tłokowy - ( maszyna parowa ) dokonuje zmiany energii cieplnej pary na pracę mechaniczną przez bezpośrednie działanie pary na tłok silnika umieszczonego w cylindrze. Prostoliniowy ruch tłoka zamieniany jest na ruch obrotowy wału za pośrednictwem mechanizmu korbowego.

• Silnik parowy wirnikowy - ( turbina parowa ) dokonuje zamiany energii pary pośrednio, zamieniając ją najpierw na energię kinematyczną, która z kolei zamienia się na pracę mechaniczną, przy czym uzyskujemy od razu ruch obrotowy wału.

Obecnie silniki parowe tłokowe są używane wielu dziedzinach jak np.

do napędu: parowozów, statków, pomocniczych urządzeń okrętowych, walcarek, maszyn wyciągowych, prądnic, wentylatorów.

Największą zaletą turbiny parowej jest możliwość uzyskania bardzo dużych mocy przy stosunkowo małych wymiarach. Obecnie buduje się turbiny o mocach 300MW, a przygotowaniu są jednostki jeszcze większe.

Zasada działania turbiny parowej:

para doprowadzona jest do urządzenia rozprężającego, którym mogą być dysze jak na rysunku lub wieniec łopatek kierowniczych. Para rozpręża się w dyszy i z dużą prędkością wchodzi na łopatki powoduje obrót wirnika. Rozprężona para przechodzi do skraplacza. Stąd skropliny podawane są do kotła.

Typy turbin:

• Ze względu na sposób rozprężania pary rozróżnia się turbiny:

• akcyjne

• reakcyjne

• akcyjno-reakcyjne

Turbiny akcyjne - mogą być wykonane jako jednostopniowe np. turbina akcyjna Lavala lub wielostopniowe.

T. akcyjne mogą być budowane ze stopniami prędkości turbiny Curtisa - małe moce lub ze stopniami ciśnienia turbiny Rateau iZoelly - średnie moce.

Turbiny reakcyjne - turbiny Parsonsa - wielostopniowe, bardzo duże moce.

Turbiny kombinowane akcyjno-reakcyjne - turbina Curtis-Parsons - średnia moc, turbina Curtis-Zoelly-Parsons - duże moce.

• Zależnie od przeznaczenia turbiny mogą być :

• kondensacyjne

• przeciwprężne

• upustowe

• na parę wylotową

• czołowe

POMPY - maszyny służące do podnoszenia cieczy z poziomu niższego do poziomu wyższego lub też do przetłaczania cieczy z przestrzeni o ciśnieniu niższym do przestrzeni o ciśnieniu wyższym. Działanie pompy opiera się na wytwarzaniu różnicy ciśnień pomiędzy stroną ssącą a tłoczącą organu roboczego pompy ( tłoka, wirnika, przepony).

• W zależności od sposobu wytwarzania różnicy ciśnień między stroną ssawną a tłoczną dzielimy najczęściej na:

• pompy o zasysaniu dawkowym zwanymi p. wyporowymi

• pompy o zasysaniu ciągłym zwane p. wirowymi

Pompy wyporowe:

• pompy o posuwisto-zwrotnym ruchu organu roboczego ( tłokowe )

• pompy o obrotowo-zwrotnym ruchu organu roboczego ( skrzydełkowe )

• pompy o obrotowym ruchu organu roboczego ( zębate )

Pompy wirowe:

• pompy o przepływie promieniowym ( odśrodkowe )

• pompy o przepływie promieniowo-osiowym ( helikoidalne i diagonalne )

• pompy o przepływie osiowym ( śmigłowe )

Pompy wyporowe tłokowe:

• jednostronnego działania

• obustronnego działania

• różnicowe

• przeponowe (membranowe )

Pompy wyporowe skrzydełkowe:

• wahadłowe podwójnego działania

• wahadłowe poczwórnego działania

Pompy wyporowe zębate:

• o zębach prostych

• o zębach daszkowych

• o kształcie krzywek

Pompy wirowe odśrodkowe:

• jednokierunkowa z wirnikiem jednostrumieniowym

• jednowirnikowa z wirnikiem dwustrzemieniowym

• wielowirnikowa wielostopniowa
