Piotr Olszowski

Łukasz Przywara

Michał Piela

Szymon Pękala

Gr. III

STANY NIEUSTALONE W OBWODACH ELEKTRYCZNYCH

1.Załączenie napięcia stałego E do dwójnika R,L.

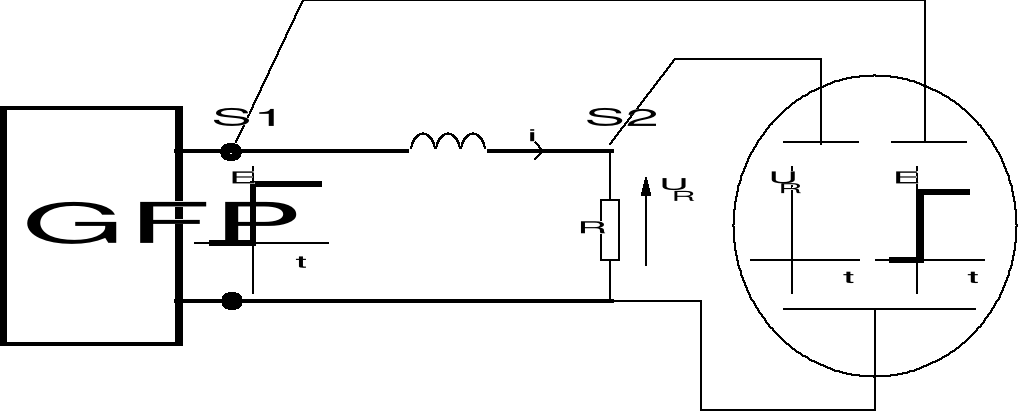

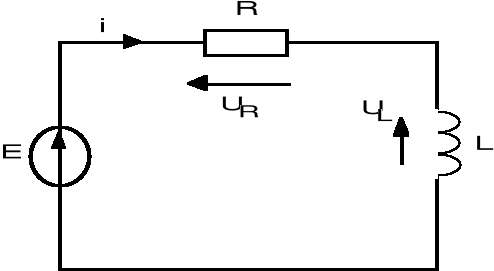

Schemat ćwiczenia:

Dla dobranych i odczytanych wartości

E= 4,4 V R= 1 kΩ L= 0,4 H

odczytujemy z przebiegu uR ( w skali 1/R- prąd i) c wielkość stałej czasowej oraz ustaloną wartość prądu iu=uR/R. Porównujemy odczytaną wartość z obliczoną =L/R

Wartość odczytana:

= 0,36 ms

I_u = U_r/R = 3,44/1000 = 3,44 mA

Wartość obliczona:

=L/R = 0,4/1000 = 0,0004 s = 0,4 ms

Po obserwacjach doszliśmy do wniosku, że stała czasowa jest proporcjonalna do indukcyjności.

2.Załączenie napięcia stałego E do dwójnika R,C.

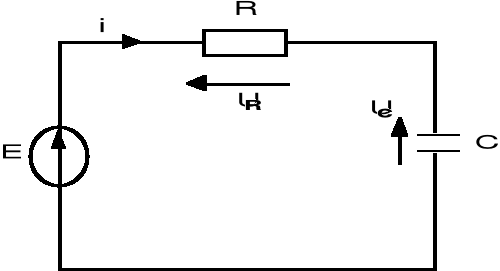

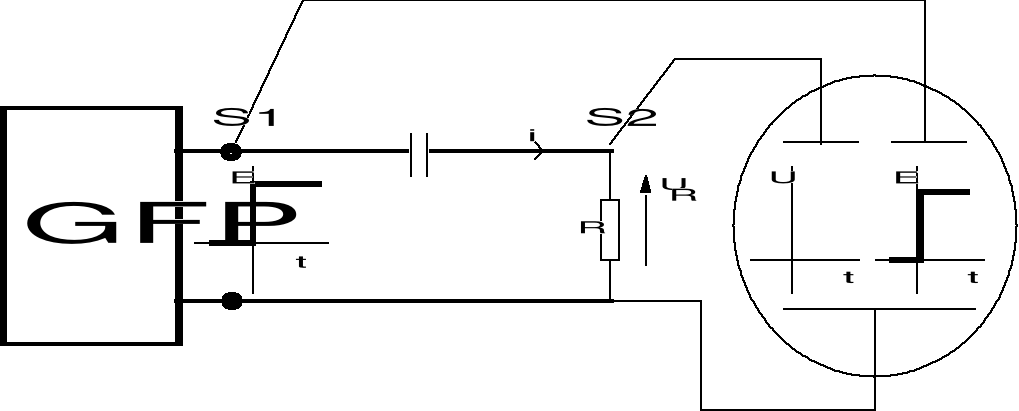

Schemat ćwiczenia:

Dla dobranych i odczytanych wartości

E= 4,2 R= 1 kΩ C= 0,4 µF

odczytujemy przebieg uR. Odczytujemy stałą czasową = 0,48 ,oraz początkową wartość prądu i(0)=uR(0)/R, Porównujemy odczytaną stałą czasową z obliczoną =RC.

Odczytana wartość:

= 0,48 ms

i(0)=uR(0)/R = 7,77/1000 = 7,77 mA

Wartość obliczona:

=RC = 1000* 0,0000004=0,0004s=0,4 ms

Po obserwacjach doszliśmy do wniosku, że stała czasowa jest proporcjonalna do pojemności.

---
