  1. Obliczenia wału pod zębnik.

Zakładam, że reduktor będzie napędzany przez przekładnię pasową z pasami klinowymi.

Przyjmuję dla przekładni pasowej przełożenie u=1,6. Zakładam, że wartość siły działającej na czop będzie równa F1+F2 - uwzględni to wpływ napięcia wstępnego.

d - średnica skuteczna dla kół pasowych

0x01 graphic

0x01 graphic

0x01 graphic

Przyjmuję μ=0,5 , α=120o to α=2,09 rad.

α - kąt opasania

0x01 graphic

0x01 graphic

FC=2443+859=3302[N] - siła działająca na czop

Wyznaczam rozstaw łożysk tocznych w reduktorze (środki łożysk).

0x01 graphic

bl - szerokość łożyska, wstępnie przyjmuję bl=25 mm

δ - grubość ścianki reduktora

δ=0,025a+1 - znacznie mniej niż δ≥7.5 mm

δ=0,025*250+1=7,25 - ze względów konstrukcyjnych przyjmuję δ=10mm

Dane

Obliczenia

Wyniki

bw=50,17

δ=10

Ft=3818,1

FC=3302

αtw=20o

0x01 graphic

Przyjmuję do obliczeń L=100mm.

Zakładam szerokość czopa pod koło pasowe bC=120mm, a odległość działania siły od środka łożyska

0x01 graphic

Zakładam schemat obciążenia wałka

    1. Obliczam wałek w płaszczyźnie OX

0x01 graphic

Wyznaczam reakcje w podporach

0x01 graphic

0x01 graphic

Fr=1390[N]

Dane

Obliczenia

Wyniki

0x01 graphic

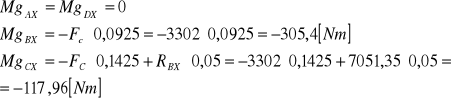

    1. Wyznaczam momenty gnące w płaszczyźnie OY

0x01 graphic

Dane

Obliczenia

Wyniki

M=249,13

    1. Wyznaczam momenty gnące wypadkowe

0x01 graphic

    1. Wykres momentów skręcających

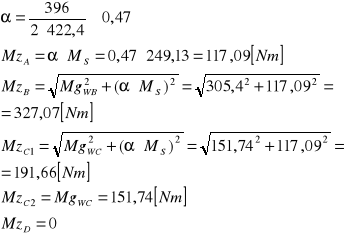

    1. Wyznaczam momenty zastępcze

0x01 graphic

Przyjmuję , że wał będzie wykonany ze stali 30 H dla której

Rm=880 MPa, Re=740 Mpa

Obróbka cieplna

Hartowanie 860o C - olej

Odpuszczanie 500 o C - woda lub olej

Na podstawie PN-89/H-84030/04

Zgo= śr. 0,45*Rm=0,45*880=396 MPa

Zsj= śr. 0,48*Rm=0,48*880=422,4 MPa

Dane

Obliczenia

Wyniki

xe=2,3

0x01 graphic

0x01 graphic

    1. Wyznaczam średnicę wału

0x01 graphic

0x01 graphic

Dane

Obliczenia

Wyniki

0x01 graphic

dD=0

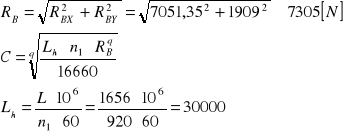

    1. Obliczam łożysko w podporze B

0x01 graphic

q =10/3 - dla łożysk wałeczkowych

C - nośność ruchowa

0x01 graphic

Lh - trwałość w godzinach pracy łożyska

Na podstawie PN-86/M-86180 przyjmuję

Łożysko walcowe NJ2307 - dla którego C=82 kN

Co=88,2 kN

d=35 mm

D=100 mm

B=25 mm

R1=1,5mm

R2=1,1 mm

Dane

Obliczenia

Wyniki

    1. Obliczam długość wpustu pod koło pasowe

Przyjmuję materiał wpustu St 5 dla którego ko=0,8kC=0,8*145=116MPa

Przyjmuję średnicę czopa dc=32 mm to bxh=10x8

0x01 graphic

Przyjmuję l=100 mm na podstawie długości normalnych dla wpustów, ze względów konstrukcyjnych.

    1. Obliczam długość wpustu pod zębnik

Przyjmuję materiał wpustu St 5 dla którego ko=0,8kC=0,8*145=116MPa

Przyjmuję średnicę czopa dc=40 mm to bxh=12x8

0x01 graphic

Przyjmuję l=40 mm na podstawie długości normalnych dla wpustów, ze względów konstrukcyjnych.
