specjalność: Automatyka i Metrologia rok studiów: III	Laboratorium energoelektroniki.	nr ćw.5.
TEMAT: Dwukierunkowe prostowniki niesterowane.
grupa 3.	wykonali: Karol Brząkała Damiian Cegielski Ilona Botor	ocena:

Schematy pomiarowe:

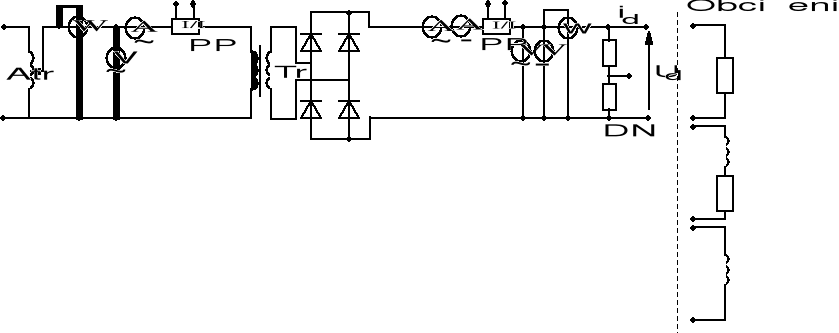

Układ pomiarowy prostownika dwufazowego:

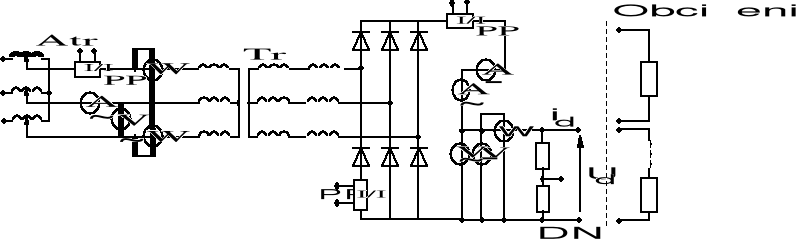

Układ pomiarowy prostownika trójfazowego:

Tabela 1.1. Wartości zmierzone (2-fazowy):

Obciążenie	I1	I2	I3	U1	U2	U3	P1	P2
	A	A	A	V	V	V	W	W
R	2,1	3,6	3,1	150	80	60	366	290
RL	1,9	3,3	3,1	150	165	60	303	290

Tabela 2.1.Wartości zmierzone (3-fazowy):

Obciążenie	I1	I2	I3	U1	U2	U3	P1	P2
	A	A	A	V	V	V	W	W
R	2	4,3	4,4	135	100	90	531	430
RL	2	4,2	4,3	135	100	90	522	420

Tabela 1.2. Wielkości obliczone. (2-fazowy):

ku	ki	Ku	Ki	p	Pobl wtórne	Pobl pierw.	Fp	Fw	Pobc tr	IDmax	IDśr	IDsk
------	------	------	------	------	W	W	------	------	W	A	A	A
1,33	1,16	0,97	0,8	0,88	288	315	1,16	0,5	445,5	5	3,1	3,6

Tabela 1.3. Wielkości obliczone. (2-fazowy):

ku	ki	Ku	Ki	p	Pobl wtórne	Pobl pierw.	Fp	Fw	Pobc tr	IDmax	IDśr	IDsk
------	------	------	------	------	W	W	------	------	W	A	A	A
2,75	1,06	1,94	0,75	2,56	544,5	285	1,06	0,26	687	4,66	3,1	3,63

Tabela 2.2. Wielkości obliczone. (3-fazowy):

ku	ki	Ku	Ki	p	Pobl wtórne	Pobl pierw.	Fp	Fw	Pobc tr	IDmax	IDśr	IDsk
------	------	------	------	------	W	W	------	------	W	A	A	A
1,11	0,97	0,39	0,34	0,48	430	170	3,12	0,33	730	6,08	4,4	4,3

Tabela 2.3. Wielkości obliczone. (3-fazowy):

ku	ki	Ku	Ki	p	Pobl wtórne	Pobl pierw.	Fp	Fw	Pobc tr	IDmax	IDśr	IDsk
------	------	------	------	------	W	W	------	------	W	A	A	A
1,11	0,97	0,39	0,34	0,48	420	170	3,07	0,41	715	5,9	4,3	4,2

Wnioski:

Celem ćwiczenia było zbadanie dwukierunkowych prostowników niesterowanych dwufazowych i trójfazowych z obciążeniem : rezystancyjnym, rezystancyjno - indukcyjnym oraz rezystancyjno - indukcyjnym z dławikami sieciowymi. Dla tych układów należało zmierzyć wartości napięć i prądów, a także zarejestrować ich odpowiednie przebiegi. Na ich podstawie można stwierdzić, że :

przy obciążeniu rezystancyjnym, dla prostownika dwufazowego, napięcia i prądy obciążenia są ze sobą w fazie,a także nie obserwujemy tutaj zjawiska komutacji,

przy tym samym obciążeniu, ale w przypadku prostownika trójfazowego napięcia i prądy są względem siebie przesunięte, a także w jednym okresie prądu mieści się 6 pulsów napięcia obciążenia,

przy obciążeniu rezystancyjno - indukcyjnym, dla prostownika dwufazowego, prądy i napięcia obciążenia nie są ze sobą w fazie, występuje tutaj bardzo wyrazne zjawisko komutacji,

dla prostownika trójfazowego z obciążeniem RL obserwujemy podobne przebiegi jak z obciążeniem R za takim wyjątkiem, że w pierwszym przypadku przebieg prądu ma kształt zbliżony do przebiegu prostokątnego, występuje zjawisko komutacji,

przy obciążeniu RL z dławikami sieciowymi,dla prostownika 3-fazowego, można dokładnie zaobserwować wpływ dławików na czas komutacji ; w naszym przypadku wynosi on 4.8 ms dla układu z dławikami i ok. 20 ms bez dławików.

Na podstawie tych obserwacji stwierdzamy, że kąt komutacji zależy wprostproporcjonalnie od zadanej indukcyjności (im L rośnie tym bardziej powiększa się kąt komutacji ), a także od prądu ( I rośnie i kąt komutacji też rośnie ).

---
