Ćwiczenie nr: 9	Temat: Pomiary elementów geometrycznych połączeń stożkowych	Data 23.05.00r.
Ocena:	Imię i nazwisko:

1. Pomiar stożka zewnętrznego za pomocą liniału sinusowego:

1. schemat pomiarowy

Uwzględniając poprawkę wysokości stosu płytek wzorcowych :

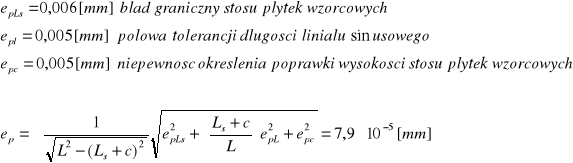

Obliczanie niepewności pomiaru:

2. Pomiar stożka zewnętrznego mikroskopem pomiarowym metoda bezpośrednią:

3. pomiar stożka zewnętrznego mikroskopem pomiarowym metodą pośrednią:

Obliczanie niepewność pomiaru kąta e_p :

2. Wnioski:

Wielkość kąta zmierzonego trzema metodami jest podobna z czego należy wnioskować że prawidłowa wartość wynosi ok. 3^o40'. Znając rzeczywistą wartość kąta można by było więcej powiedzieć na temat jego wymiaru. Jednakże na tym etapie sądzę ze wartości zmierzone metodami optycznymi są bardziej wiarygodne niż przy użyciu liniału sinusowego. Jednak metoda z użyciem liniału sinusowego jest łatwiejsza w zastosowaniu praktycznym niż metody optyczne gdyż rozmiary i możliwości przeniesienia mikroskopów do warunków produkcji są trudne.

---
