Temat: Wzmacniacz tranzystorowy w układzie emitera

Podstawowymi elemen­tami wzmac­nia­jącymi, stosowanymi obecnie w ukła­dach elektronicznych są tran­zystory.. Poz­nanie działania tran­zystora w stopniu wzmacniającym oraz poznanie zasad doboru warunków je­go pra­cy jest konieczne do tego, aby moż­na było samemu projekto­wać układy elek­troniczne.

Dla każdego typu tranzystora wytwórca podaje maksymalne wartości: mocy, natężenia prądu i napięcia, nie powodujące jeszcze uszkodzenia elementu. Przek­ro­czenie któregokolwiek z tych parametrów grozi zniszczeniem lub nie­odwracal­nym pogorszeniem właściwości tranzystora. Te maksymalne wartości są po­dawa­ne dla tranzystora pracującego w warunkach pokojowej temperatury otacza­jącego go powietrza.

Tematem ćwiczenia są własności wzmacniacza tranzystorowego ze wspólnym emiterem

Aparatura przeznaczona do przeprowadzenia pomiarów

• Oscyloskop

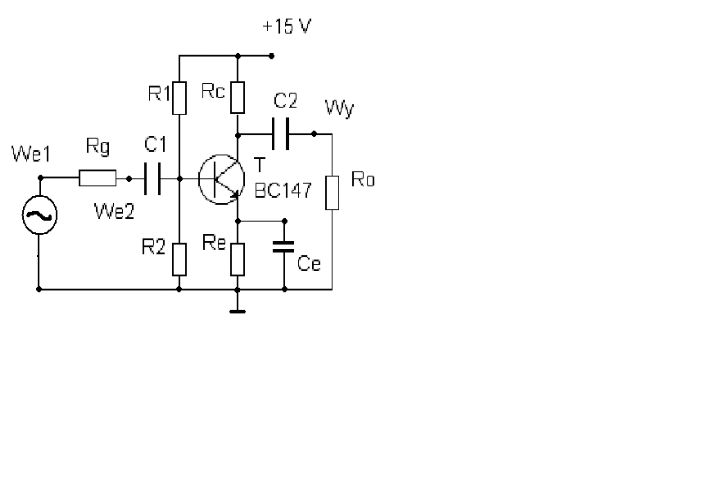

Schemat układu

4. Opis ćwiczenia

Wejście elementarnego wzmacniacza w układzie OE podłączyliśmy do kanału A oscyloskopu (dwukanałowego) natomiast wyjście tego wzmacniacza do kanału B. Wykorzystując tryb pracy oscyloskopu jako rejestratora X-Y otrzymaliśmy na ekranie charakterystykę dwóch sygnałów. Każdorazowo zmieniając czestotliwość sygnału dokonywaliśmy pomiaru U_we i U_wy .

Po dokonaniu pomiarów U_we oraz U_wy obliczyliśmy K ze wzoru K=U_wy / U_we

Wnioski :

Z charakterystyką częstotliwościową jest związane pasmo przenoszenia wzmacniacza. Szerokość pasma przenoszenia ∆f wyznaczają częstotliwości graniczne: dolna f_di górna f_g. Częstotliwości graniczne wyznaczamy z przecięć charakterystyki częstotliwościowej z prostą równoległą do osi częstotliwości f narysowaną na poziomie niższym √2 razy od wzmocnienia maksymalnego K.

---
