WYKŁAD 1- 21.02.2011 r.

BUDOWNICTWO- dział techniki (dziedzina wiedzy inżynierskiej) traktującym o zasadach

projektowania, wykonywania i konserwacji obiektów budowlanych

BUDOWNICTWO OGÓLNE- zajmuje się podstawami formowania ustrojów budowlanych

w zależności od funkcji, jakie mają spełniać w obiekcie

NAUKI ZWIĄZANE Z BUDOWNICTWEM:

• Materiałoznawstwo

• Wytrzymałość materiałów

• Mechanika budowli

• Fizyka budowli

• Normalizacja i typizacja

• Technologia robót budowlanych

• Mechanizacja budownictwa

• Planowanie i organizacja budowy

• Ekonomika budowlana

• Ergonomia budowlana

Każdy obiekt budowlany powinien spełniać warunki:

• Odpowiadać swemu przeznaczeniu

• Być wykonywany wg prawideł sztuki budowlanej

• Zaspokajać odczucia estetyczne

OBIEKT BUDOWLANY- budynek wraz z instalacjami i urządzeniami technicznymi lub

budowla stanowiąca całość techniczno- użytkową wraz z instalacjami i urządzeniami lub obiekt małej architektury. Hasło obiekt budowlany obejmuje swym znaczeniem zarówno budynek jak i budowlę

BUDYNEK- obiekt budowlany trwale powiązany z gruntem, wydzielony z przestrzeni za

pomocą przegród budowlanych, posiadający fundamenty i dach. Budynek ogranicza zamknięta przestrzeń wydzielona w określonych celach użytkowych. Spełnienie tego wymagania w powiązaniu z względami estetycznymi jest podstawowym zadaniem projektowania architektoniczno- budowlanego. Przykłady: budynki mieszkalne, pawilony handlowe, hale przemysłowe, sportowe itp.

BUDOWLA- obiekt budowlany nie będący budynkiem lub obiektem malej architektury,

stanowiący skończoną całość użytkową, wyodrębniony w przestrzeni i połączony z gruntem w sposób trwały; Przykłady: lotniska, drogi, linie kolejowe, mosty, maszty, wiadukty, estakady, tunele, sieci techniczne, wolnostojące maszty antenowe, wolnostojące trwale związane z gruntem urządzenia reklamowe, kominy przemysłowe, budowle ziemne, obronne, ochronne, hydrotechniczne, zbiorniki wolnostojące, instalacje przemysłowe lub urządzenia techniczne, oczyszczalnie ścieków, składowiska odpadów, stacje uzdatniania wody, ściany oporowe, nadziemne i podziemne, przejścia dla pieszych, sieci uzbrojenia terenu, cmentarze, pomniki, fundamenty, kominy przemysłowe, chłodnie kominowe, zbiorniki na ciecze lub gazy, słupy linii elektroenergetycznej, wieże wydobywcze

OBIEKTY MALEJ ARCHITEKTURY- niewielkie obiekty, a w szczególności: obiekty

kultu religijnego (kapliczki, krzyże przydrożne, figury), obiekty architektury ogrodowej (posągi, wodotryski), obiekty użytkowe służące rekreacji codziennej i utrzymaniu porządku (piaskownice, huśtawki, drabinki, śmietniki)

Aspekt zagospodarowania przestrzennego:

• Planowanie przestrzenne- ograniczone użytkowanie przestrzeni

• Racjonalne kształtowanie przestrzeni (Studium)

• Ochrona określonych wartości przestrzeni (dążenie do zachowania równowagi pomiędzy elementami naturalnymi środowiska a wytworami działalności ludzkiej )

Studium:

• Uwzględnia koncepcję przestrzennego zagospodarowania kraju, strategie rozwoju i plany zagospodarowania przestrzennego województwa oraz strategii rozwoju gminy

• Uchwalenia studium są wiążące dla organów gminy przy sporządzaniu planów miejscowych.

Strefy uwzględniane w studium:

1) dotychczasowego przeznaczenia, zagospodarowania i uzbrojenia terenu;

2) stanu ładu przestrzennego i wymogów jego ochrony;

3) stanu środowiska, w tym stanu rolniczej i leśnej przestrzeni produkcyjnej, wielkości i jakości zasobów wodnych oraz wymogów ochrony środowiska, przyrody i krajobrazu kulturowego;

4) stanu dziedzictwa kulturowego i zabytków oraz dóbr kultury współczesnej;

5) warunków i jakości życia mieszkańców, w tym ochrony ich zdrowia;

6) zagrożenia bezpieczeństwa ludności i jej mienia;

7) potrzeb i możliwości rozwoju gminy;

8) stanu prawnego gruntów;

9) występowania obiektów i terenów chronionych na podstawie przepisów odrębnych;

10) występowania obszarów naturalnych zagrożeń geologicznych;

11) występowania udokumentowanych złóż kopalin oraz zasobów wód podziemnych;

12) występowania terenów górniczych wyznaczonych na podstawie przepisów odrębnych;

13) stanu systemów komunikacji i infrastruktury technicznej, w tym stopnia uporządkowania gospodarki wodno-ściekowej, energetycznej oraz gospodarki odpadami;

14) zadań służących realizacji ponadlokalnych celów publicznych.

Aspekt realizacji inwestycji:

WEJŚCIE (warunki atmosferyczne np. czyste powietrze, temperatura nasłonecznienie) WYJŚCIE (zużyte powietrze, ścieki)

Ważny czynnik dla użytkownika: realizacja (temperatura atmosferyczna/ temperatura w budynku)

Aspekt realizacji inwestycji:

• Kształtowanie budynków zależnie do warunków atmosferycznych- strefy klimatyczne

• Respektowanie warunków zabudowy i linia zabudowy - linia określająca obszar dopuszczalnego lub wymaganego położenia budynków

Udział strat ciepła przepływającego przez przegrody w typowych budynkach jednorodzinnych

• Dach 18%

• Wentylacja 14%

• Okna 18%

• Piwnica 10%

• Ściana 40%

*Termoizolacja- grubość zależy od lokalizacji obiektu budowlanego

Przykładowa metoda ocieplania:

• Metoda lekka mokra (elewacja: tynk cienkowarstwowy na siatce z włókna szklanego; przymocowanie za pomocą kleju i kołków do ściany płyt styropianu lub twardej wełny mineralnej)

• Metoda lekka sucha (przymocowanie rusztu do ściany (metalowego lub drewnianego), którego pola wypełniane są wełna mineralną)

Mostki termiczne:

-to miejsca, w których przegroda ma gorszą izolacyjność cieplna niż na pozostałej powierzchni

- sa to fragmenty konstrukcji wykonane z materiałów o większych wartościach współczynników przewodności cieplnej λ niż pozostała część konstrukcji

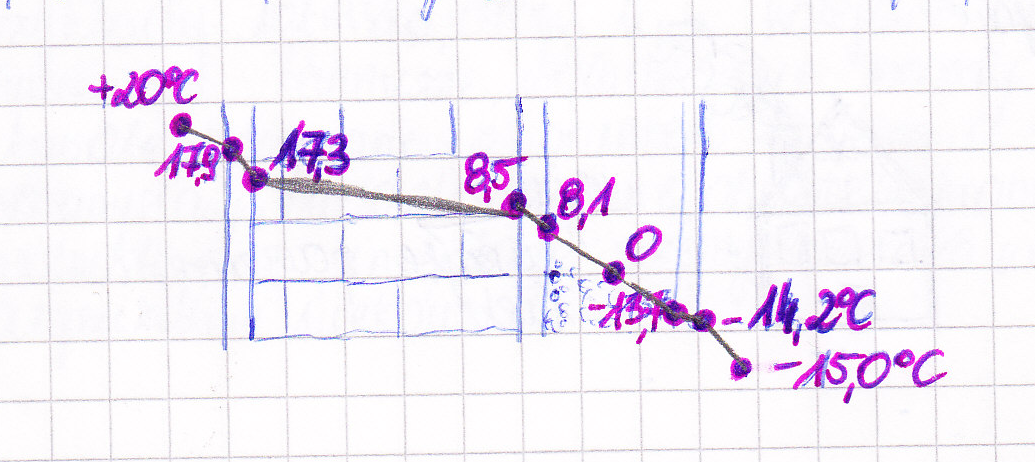

Oczekiwany spadek temperatury w termoizolacji przegrody warstwowej

Zdolność przewodzenia ciepła przez materiał budowlany określa współczynnik przewodzenia ciepła λ [ W/ mK ], który definiujemy jako stosunek gęstości ustalonego strumienia cieplnego przepływającego przez warstwę materiału o jednakowej grubości i jednakowej różnicy temperatury.

Materiały termoizolacyjne powinny odznaczać się niska przewodnością cieplną (określaną współczynnikiem λ), odpornością na zawilgocenie, korozję biologiczną (zgrzybienie i gnicie) niepalnością oraz nie powinny wydzielać substancji szkodliwych dla zdrowia

Współczynnik λ=0,03- 0,05 W/mK charakteryzuje materiał o dobrych, a λ=0,05- 0,14 W/mK materiał o średnich właściwościach termoizolacyjnych.

Współczynnik przenikania ciepła U [ W/ m²K]

Stosunek gęstości strumienia cieplnego do różnicy temperatur po obu stronach przegrody

Współczynnik U wyraża ilość ciepła, która przeniknie przez 1 m przegrody w ciągu 1 godziny, jeśli temperatura po jednej i drugiej stronie jest stała, a jej różnica wynosi 1°C

Opór cieplny warstwy jednorodnej

R= d/ λ [m²K/ W]

d- grubość ściany

Całkowity opór cieplny R płaskiego komponentu budowlanego, składającego się z termicznie jednorodnych warstw prostopadłych do kierunku przepływu ciepła

R_T= R_si+ R₁+ R₂+ … + R_n+ R_se

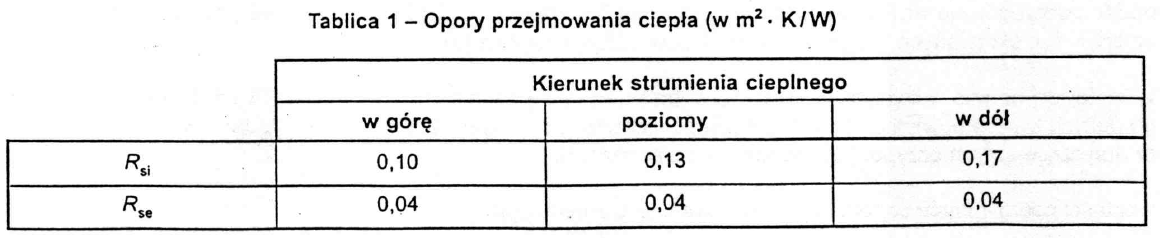

R_si- opór na wewnętrznej powierzchni

R_se- opór na zewnętrznej powierzchni

Znając całkowity opór, współczynnik przenikania ciepła obliczamy ze wzoru:

U= 1/ R­­_T­ [ W/ m²K]

Skorygowany współczynnik przenikania ciepła:

U_c= U + ΔU

ΔU= ΔU_g+ ΔU_f + ΔU_{r ­}

ΔU_g- poprawka na nieszczelności

ΔU_f- poprawka na łączniki mechaniczne

ΔU_r- poprawka na wpływ opadów na dach o odwróconym układzie

4

---
