I. Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się ze sposobami połączeń źródeł napięcia stałego, oraz sprawdzenie właściwości tych połączeń.

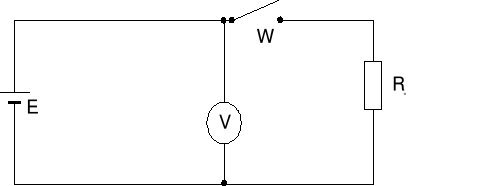

II. Wyznaczenie sem. i rezystancji wewnętrznej ogniwa.

E - sem. badanego ogniwa

Ro - rezystor obciążający 20 Ω

Sem. ogniwa określamy na podstawie wskazań woltomierza o dużej rezystancji wewnętrznej. Obciążając następnie źródło badane rezystorem Ro ( tylko na czas wskazań miernika ) mierzymy napięcie źródła.

U = E - I ⋅ R_w gdzie I =

a więc

U =

Stąd

R_w =

WYNIKI POMIARÓW

Lp.	E	U	Rw
		V	A	Ω
1	1,5	1,42	1,126
2	1,52	1,45	0,9655
3	1,48	1,41	0,9929
4	1,57	1,45	1,655

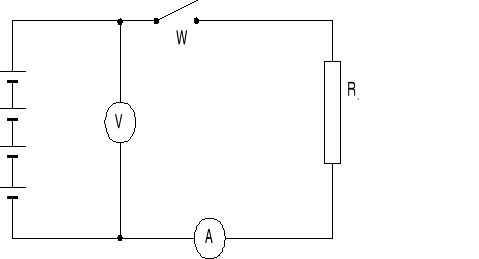

III. Wyznaczenie sem. i rezystancji wewnętrznej baterii ogniw połączonych szeregowo.

WYNIKI POMIARÓW

Lp.	Eb	Ub	Rwb	I	Iobl
		V	A	Ω	mA	mA
1	6,08	5,4	2,833	250	240

R_wb = ( R_o + R_a )⋅(
)

R_a - rezystancja wewnętrzna amperomierza.

E_b =
, R_wb =
, I =

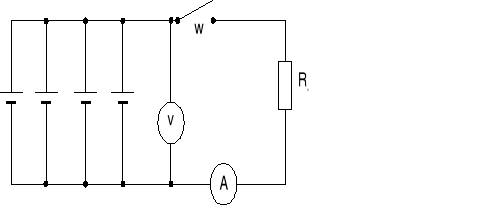

4. Wyznaczanie sem. i rezystancji wewnętrznej baterii ogniw połączonych równolegle.

WYNIKI POMIARÓW

Lp.	Eb	Ub	Rwb	I	Iobl
		V	V	Ω	mA	mA
1	1,51	1,49	0,2828	66,2	66,27

E_b = E,
, I =

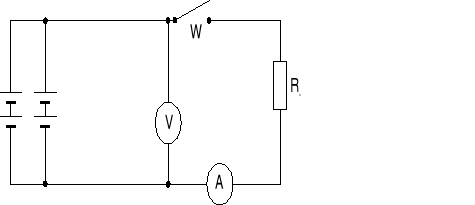

5. Wyznaczanie sem. i rezystancji baterii ogniw połączonych szeregowo-równolegle.

WYNIKI POMIARÓW

Lp.	Eb	Ub	Rwb	I	Iobl
		V	V	Ω	mA	mA
1	3,02	2,92	0,2828	131,8	132,5

VI. WNIOSKI

Na ćwiczeniu zapoznaliśmy się ze sposobem szeregowego i równoległego łączenia źródeł prądu stałego i wynikających z tego konsekwencji. W przypadku połączenia szeregowego źródeł prądu stałego uzyskaliśmy duże napięcie - sem, natomiast w przypadku łączenia równoległego źródeł prądu stałego uzyskaliśmy duże natężenie prądu. Przy połączeniach mieszanych źródeł prądu stałego uzyskujemy wzrost zarówno napięcia jak i natężenia prądu, w pewnych przypadkach może to być znaczną korzyścią.

Pomiary w naszym ćwiczeniu nie były obarczone dużymi błędami, różnica wartości odczytanych z mierników cyfrowych uniwersalnych typu Meter M. 3800 oraz Maxcom Mx 505 i wartości obliczonych była bardzo mała.
