UKŁADY POWIERZCHNIOWE - OBLICZENIOWY MODEL PRZESTRZENNY DOMU JEDNORODZINNEGO
___________________________________________________________________________
Załączone rysunki przedstawiają widok modelu obliczeniowego MES budynku jednorodzinnego zlokalizowanego na terenie LGOM oraz pierwsze trzy postacie drgań własnych modelu. Dyskretyzację przeprowadzono przy pomocy trójkątnych i czworokątnych elementów powłokowych dostępnych w programie ROBOT.
___________________________________________________________________________

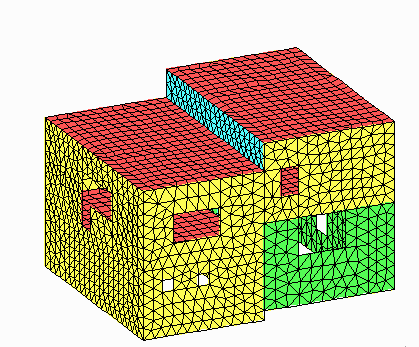

Rys.1. Widok ogólny modelu - W1
Rys.2. Widok ogólny modelu - W2
Rys.3. Widok ogólny modelu - W3
Rys.4. Widok ogólny modelu - W4
Rys.5. Widok ogólny modelu - W5
Rys.6. Pierwsza postać drgań własnych
Rys.7. Druga postać drgań własnych
Rys.8. Trzecia postać drgań własnych
Fedorowicz Lidia, Fedorowicz Jan: Macierzowa analiza konstrukcji ....
Dynamika == Rozdz. OO str. 4
